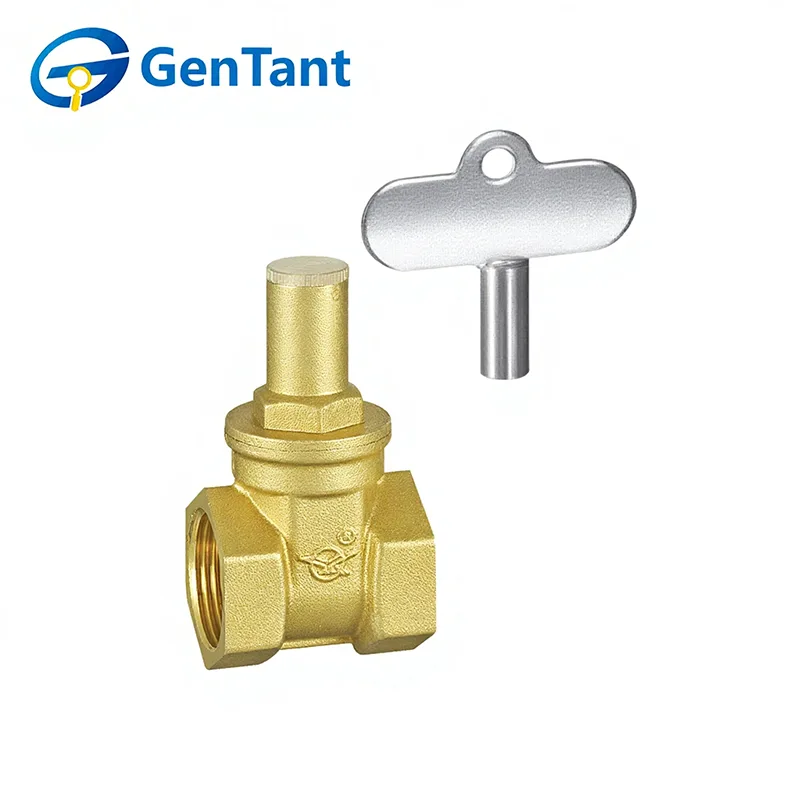

Trekant låsbar portventil

En trekantlåsbar portventil er en specialiseret flowkontrolenhed designet til sikker isolering i rørledningssystemer. Dens kernefunktion er at aktivere eller fuldstændig blokere væskestrøm gennem den lineære bevægelse af en kileformet låge, mens den integrerede trekantformede låsemekanisme gør det muligt at sikre ventilens position (åben eller lukket) med en hængelås. Dette forhindrer uautoriseret eller utilsigtet drift, hvilket sikrer kritisk systemsikkerhed, kontrolleret adgang til vedligeholdelse og præcis flowstyring i applikationer, hvor driftssikkerhed er afgørende, såsom i offentlige forsyningsvirksomheder, kommercielle bygningstjenester og industrielle processer.

Produktfunktion og anvendelse

Den trekantet låsbare skydeventil er designet til sikker on/off kontrol i vandforsynings- og rørledningssystemer. Den har et holdbart ventilhus og en trekantet nøglelåsemekanisme, der forhindrer uautoriseret betjening og manipulation. Når den er helt åben, giver den minimal strømningsmodstand og pålidelig tætningsydelse. Denne ventil er meget udbredt i kommunale vandnetværk, bygningstjenester, HVAC-systemer og industrielle rørledninger, hvor sikkerhed, kontrolleret adgang og pålidelig isolering er påkrævet.

Produktparameter

Teknisk specifikation

① Fremstillet af kobbermateriale af høj kvalitet ved hjælp af rød stempling og varmsmedningsprocesser.

② Trekantlåsbar portventil fungerer med medier som vand, olie og gas.

③ Driftstemperatur: -10°C ≤ t ≤ 120°C.

④ Maksimalt tilladt arbejdstryk (PN): 16 bar.

Trådforbindelsestype

DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1/1/4″), DN40 (1/1/2″), DN50 (2″)

Materiale sammensætning

Ventilhus, motorhjelm, port: HPb59-1

Tætningselement: EPDM

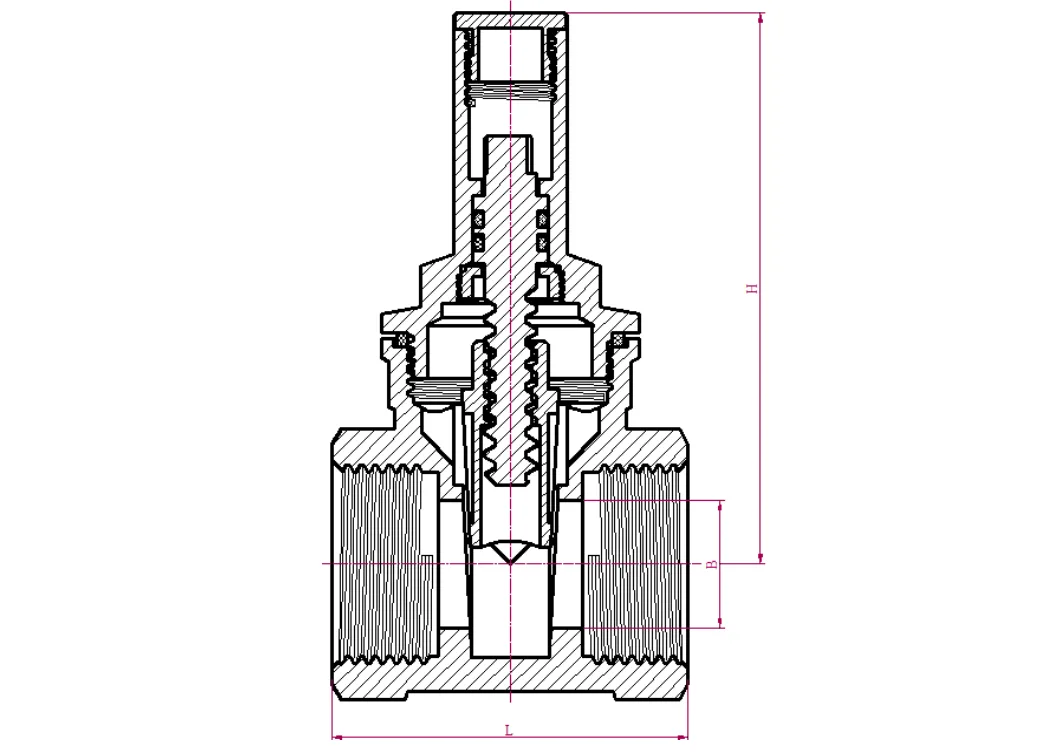

Produktets dimension

Installationsvejledning

1.1 For gevindventiler skal det sikres, at lågen er i helt lukket position under installation og tilspænding. Forseglingsmaterialer såsom PTFE-tape skal være rene og fri for snavs.

1.2 Når du installerer spjældventiler med gevind, skal du sikre dig, at røret er vinkelret på ventilhusets endeflade. Tag kun fat i den sekskantede eller ottekantede del på samme side som gevindet under tilspænding – tag ikke fat i den modsatte sekskantede eller ottekantede del. Installationsmomentet bør ikke overstige 50 N·m for DN15 og DN20, og bør ikke overstige 70 N·m for DN25 for at undgå deformation af ventilhuset eller forringet funktion.

1.3 Ved tilslutning af en gevindskåret spjældventil til rørenden kan det indvendige gevind være enten konisk eller parallelt, men det udvendige gevind skal være konisk rørgevind. Manglende overholdelse kan resultere i løs forbindelse og lækage.

1.4 Dette punkt gentager kravet i afsnit 1.3: indvendigt gevind kan være konisk eller parallelt, mens udvendigt gevind skal være tilspidset for at forhindre lækage fra løse forbindelser.

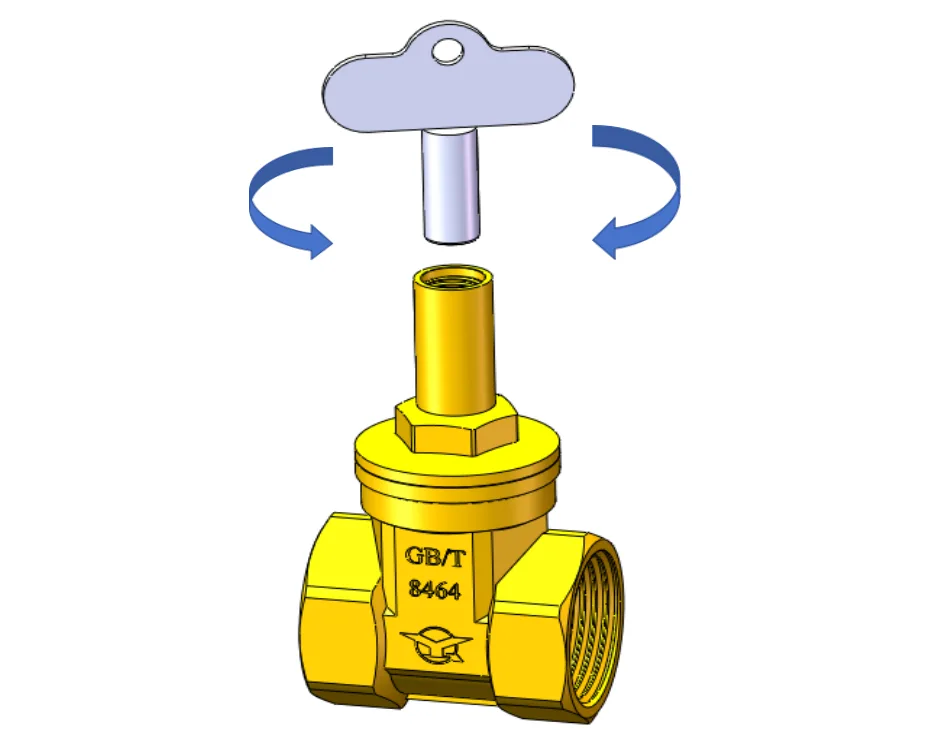

1.5 For at betjene den trekantlåsbare portventil: Drej med uret for at lukke og mod uret for at åbne. Brug ikke ekstra værktøj eller overdreven kraft, da dette kan beskadige ventilstrukturen.

1.6 Det anbefales kun at bruge ventilen i den helt åbne eller helt lukkede position for at forlænge dens levetid. Ventilen bør ikke åbnes delvist til droslingsformål og bør ikke bruges som endeventil.
