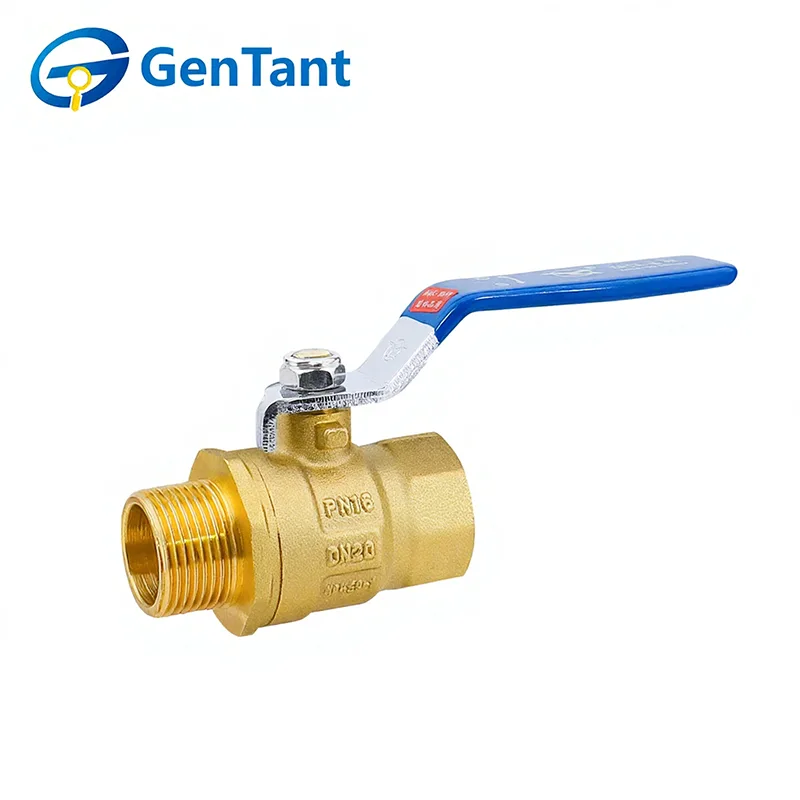

Kuglehane med indvendigt gevind

En han-gevind kugleventil er en yderst praktisk og alsidig kvart-drejnings isoleringsventil designet til fleksibel tilslutning i gevindrørsystemer. Dens kernefunktion er at give pålidelig on/off-kontrol af væskestrømmen ved at rotere en kugle med et gennemgående hul 90 grader. Denne enkle betjening giver fuld flow, når den er åben og en positiv tætning, når den er lukket. Den definerende designfunktion er en kombination af en han- (udvendig) og en hun- (indvendig) gevindende ende, hvilket gør det muligt at fungere som en direkte adapter mellem forskelligt konfigurerede rør eller fittings, hvilket forenkler installationen og reducerer behovet for yderligere konnektorer i VVS-, gas-, vand- og industrielle væskeapplikationer.

Produktfunktion og anvendelse

Kugleventiler med hangevind har en indvendig og en udvendig gevindende, hvilket giver mulighed for alsidig, direkte forbindelse mellem forskellige rørfittings og apparater. Dette design minimerer behovet for ekstra adaptere, sparer plads og reducerer potentielle lækagepunkter. De anvendes i vid udstrækning i boligkedelforbindelser, vandmålerinstallationer og HVAC-manifolder. Deres hurtige kvartsvingsdrift sikrer effektiv flowkontrol for entreprenører og installatører.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

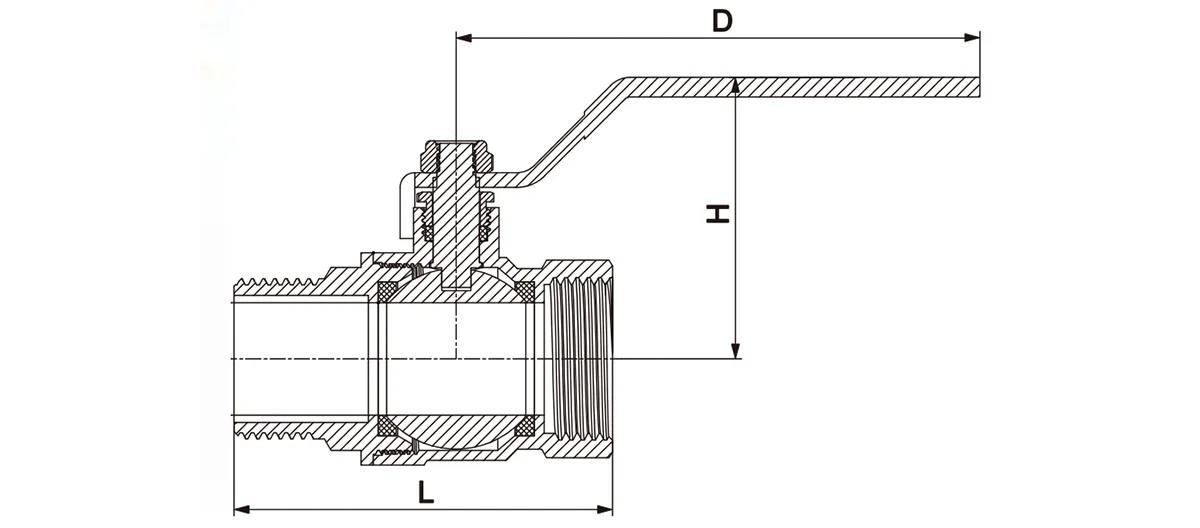

Produktets dimension

Produktegenskaber og fordele

GenTant han-gevind kugleventiler er designet til hurtig lukning og pålidelig flowaktivering.

Premium materiale: Konstrueret af HPb59-1 højkvalitets messing (national standard).

Optimal flow: Giver den lavest mulige flowmodstand (effektivt nul).

Høj ydeevne: I stand til at modstå høje trykforskelle under lukning.

Hurtig betjening: Udvalgte modeller har åbnings-/lukkehastigheder på 0,05 s til 0,1 s, ideel til automatiserede systemer.

Kompakt design: Let og pladsbesparende for nem integration i forskellige rørnetværk.

Installationsvejledning

For at sikre langsigtet ydeevne og forhindre strukturelle skader skal installationen udføres af kvalificerede fagfolk.

Forberedelse: Sørg for, at rørsystemet er rent. Fjern beskyttelseshætter og inspicér portene for snavs.

Justering: Bekræft, at forbindelsesrørene er perfekt justeret. For stor forskydning skaber installationsbelastning, der kan beskadige ventilen.

Korrekt værktøj: Brug en skruenøgle eller rørtang med passende drejningsmoment på den sekskantede eller ottekantede del af ventilen tættest på gevindet, der spændes. Anvend aldrig kraft på den modsatte ende, da dette kan deformere kroppen.

Gevindtætning: Brug kun PTFE-tætningsmiddel på rørgevindene. Følg ISO 228-standarderne for gevindlængde; Spænd ikke for hårdt, da det kan beskadige de indvendige tætningsflader ved at "bunde" gevindet.

Systemstøtte: Sørg for tilstrækkelig støtte for at forhindre, at rørvægten belaster ventilen.

Tjek før service: Kontroller, at tryk- og temperaturklassificeringerne stemmer overens med systemet, og cyklus ventilen helt (åben/lukket) én gang før idriftsættelse.

Betjeningsvejledning

Funktion: Kugleventiler med hangevind er kun beregnet til on/off service. De skal holdes helt åbne eller helt lukkede og bør ikke bruges til drosling (flowregulering).

Mekanisme: Disse er tovejsventiler. Håndtagets position angiver strømningsretningen.

Forebyggelse af vandhammer: Luk ikke ventilen for brat for at undgå "vandhammer"-effekter (pludselige trykstigninger).

Brug af håndtag: Brug kun det fabriksleverede håndtag. Brug aldrig forlængere for at øge gearingen, da for stort drejningsmoment vil beskadige de interne komponenter.

Eftersyn & Vedligeholdelse

Generel pleje: Regelmæssig vedligeholdelse er typisk unødvendig ud over lejlighedsvis cykling og kontrol af spindelpakning.

Filtrering: Det anbefales stærkt at installere et filter ved systemindløbet for at beskytte ventilens indvendige tætning.

Lækagekontrol: Hvis der opstår en spindellækage, spændes pakningsmøtrikken med uret med 1/4 omgang. PTFE-pakningen er designet til kompensation.

Sikkerhedsadvarsel: Forsøg aldrig at pakke eller adskille en ventil, mens systemet er under tryk. Aflast altid trykket først.

Ingen demontering: Vi anbefaler ikke at adskille todelte ventiler til udskiftning af dele, da dette normalt kompromitterer kroppens/halestykkets integritet.
