Udvendigt gevind kugleventil

En indvendigt gevind kugleventil er en yderst alsidig og effektiv afspærringsenhed med kvart omgang designet til pålidelig tænd/sluk-kontrol i en bred vifte af væskesystemer. Dens primære funktion er at starte eller stoppe flow ved at dreje en hul, perforeret kugle 90 grader inde i ventilhuset. I åben position flugter boringen med rørledningen for fuld, uhindret strømning med minimalt trykfald; når den er lukket, blokerer den faste side af kuglen fuldstændig strømningsvejen. Med indvendige (hun)gevind ved sine porte, er den designet til at forbinde direkte til udvendige (han)gevindrør eller fittings, hvilket giver en kompakt, robust og lækagebestandig tætning, der er ideel til applikationer, der kræver hyppig drift.

Produktfunktion og anvendelse

Kugleventiler med indvendigt gevind har indvendig gevind i begge ender, hvilket muliggør en sikker, direkte forbindelse til hangevindrør uden ekstra fittings. Deres kompakte, kvartsvingede design sikrer hurtig slukning og pålidelig, lækagesikker ydeevne. I bolig- og erhvervssektorer er de afgørende for drikkevandsledninger, HVAC-systemer og gas VVS. Deres lette installation gør dem til et topvalg til entreprenører og vedligeholdelsesreparationer.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gevind er i overensstemmelse med ISO 228 standard

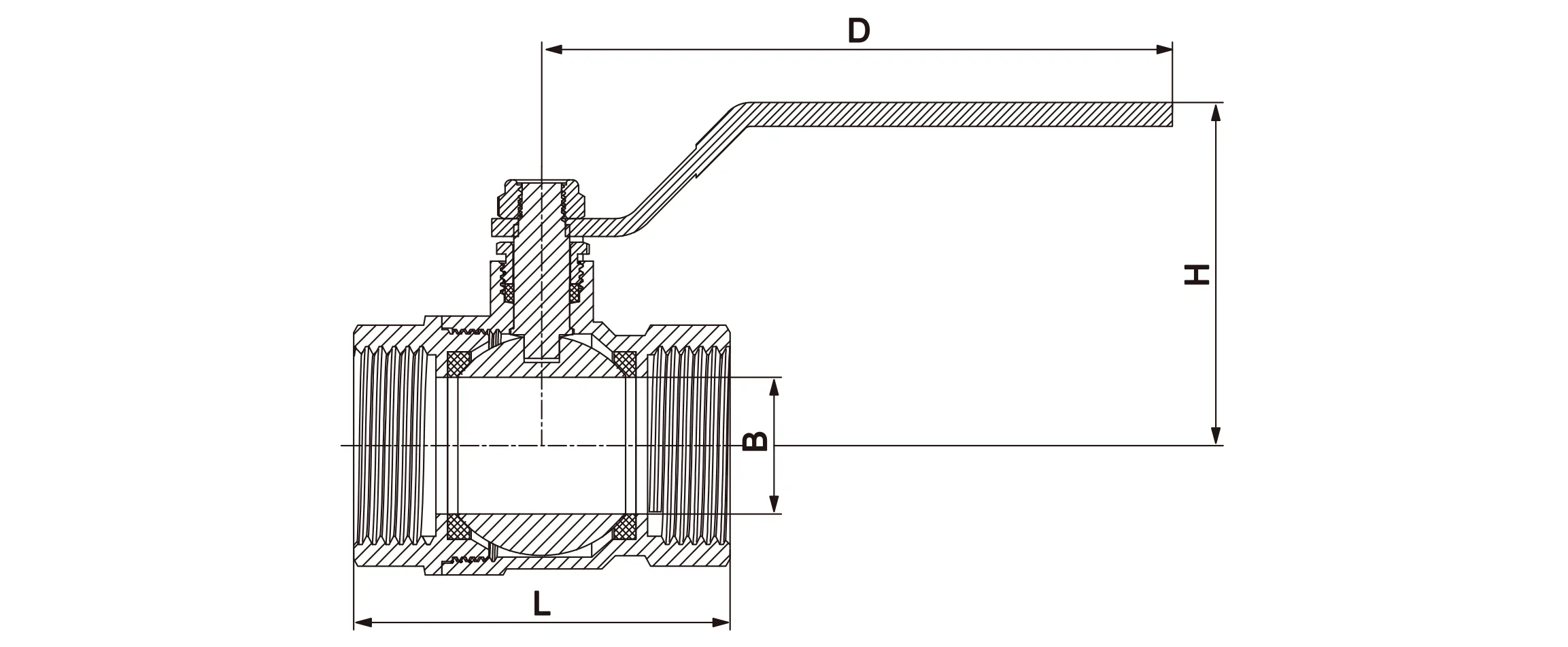

Produktets dimension

Produktegenskaber og fordele

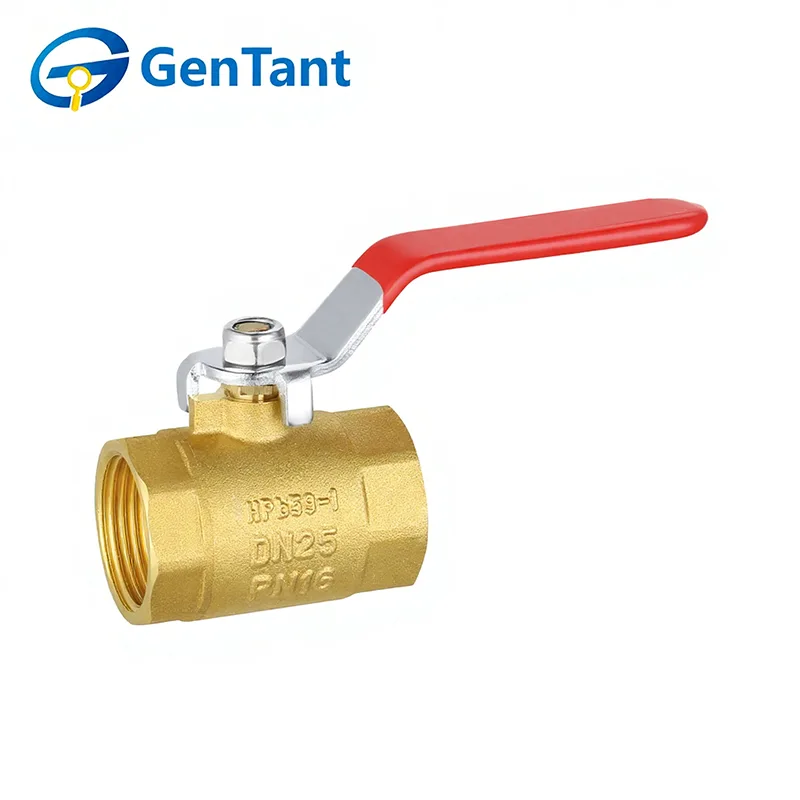

GenTant kugleventiler med indvendigt gevind er designet til hurtig slukning og pålidelig flowaktivering.

Premium materiale: Konstrueret af HPb59-1 højkvalitets messing (national standard).

Optimal flow: Giver den lavest mulige flowmodstand (effektivt nul).

Høj ydeevne: I stand til at modstå høje trykforskelle under lukning.

Hurtig betjening: Udvalgte modeller har åbnings-/lukkehastigheder på 0,05 s til 0,1 s, ideel til automatiserede systemer.

Kompakt design: Let og pladsbesparende for nem integration i forskellige rørnetværk.

Installationsvejledning

For at sikre langsigtet ydeevne og forhindre strukturelle skader skal installationen udføres af kvalificerede fagfolk.

Forberedelse: Sørg for, at rørsystemet er rent. Fjern beskyttelseshætter og inspicér portene for snavs.

Justering: Bekræft, at forbindelsesrørene er perfekt justeret. For stor forskydning skaber installationsbelastning, der kan beskadige ventilen.

Korrekt værktøj: Brug en skruenøgle eller rørtang med passende drejningsmoment på den sekskantede eller ottekantede del af ventilen tættest på gevindet, der spændes. Anvend aldrig kraft på den modsatte ende, da dette kan deformere kroppen.

Gevindtætning: Brug kun PTFE-tætningsmiddel på rørgevindene. Følg ISO 228-standarderne for gevindlængde; Spænd ikke for hårdt, da det kan beskadige de indvendige tætningsflader ved at "bunde" gevindet.

Systemstøtte: Sørg for tilstrækkelig støtte for at forhindre, at rørvægten belaster ventilen.

Tjek før service: Kontroller, at tryk- og temperaturklassificeringerne stemmer overens med systemet, og cyklus ventilen helt (åben/lukket) én gang før idriftsættelse.

Betjeningsvejledning

Funktion: Kugleventiler med indvendigt gevind er kun beregnet til on/off service. De skal holdes helt åbne eller helt lukkede og bør ikke bruges til drosling (flowregulering).

Mekanisme: Disse er tovejsventiler. Håndtagets position angiver strømningsretningen.

Forebyggelse af vandhammer: Luk ikke ventilen for brat for at undgå "vandhammer"-effekter (pludselige trykstigninger).

Brug af håndtag: Brug kun det fabriksleverede håndtag. Brug aldrig forlængere for at øge gearingen, da for stort drejningsmoment vil beskadige de interne komponenter.

Eftersyn & Vedligeholdelse

Generel pleje: Regelmæssig vedligeholdelse er typisk unødvendig ud over lejlighedsvis cykling og kontrol af spindelpakning.

Filtration: It is highly recommended to install a filter at the system inlet to protect the valve's internal seal.

Lækagekontrol: Hvis der opstår en spindellækage, spændes pakningsmøtrikken med uret med 1/4 omgang. PTFE-pakningen er designet til kompensation.

Sikkerhedsadvarsel: Forsøg aldrig at pakke eller adskille en ventil, mens systemet er under tryk. Aflast altid trykket først.

Ingen demontering: Vi anbefaler ikke at adskille todelte ventiler til udskiftning af dele, da dette normalt kompromitterer kroppens/halestykkets integritet.
