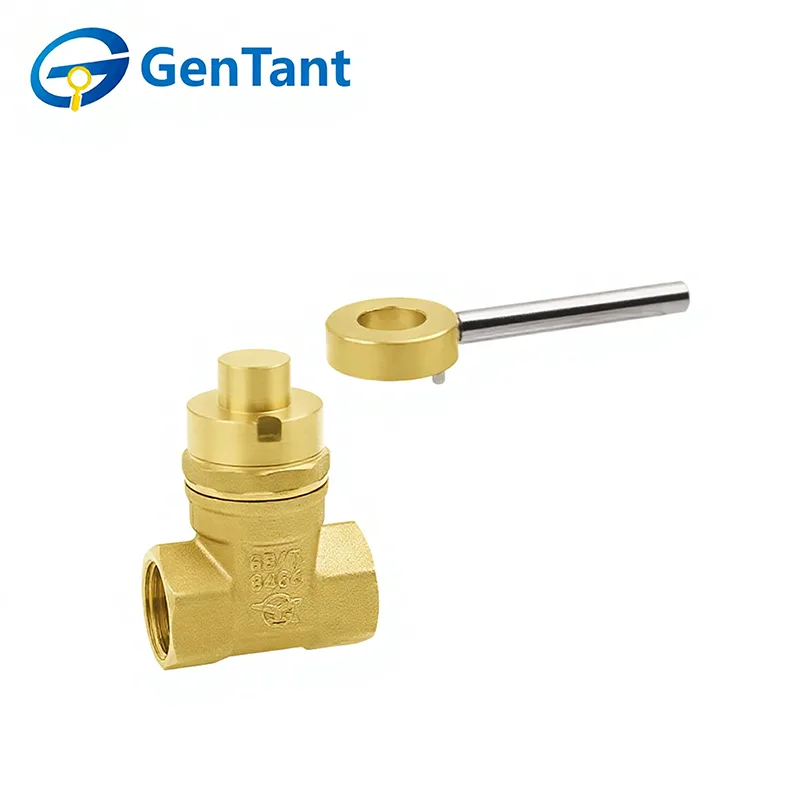

Medium-Duty Låsbar portventil

En medium-duty låsbar portventil er en robust flowkontrolenhed, der er udviklet til pålidelig on/off service i tryksatte rørsystemer. Dens primære funktion er at give fuldstændig isolering af væskestrømmen – enten vand, olie eller gas – ved at hæve eller sænke en solid port hen over strømningsvejen. Det afgørende træk er en integreret låsemekanisme, ofte en hængelås eller et låsbart håndtagshus, som sikrer ventilen i enten åben eller lukket position. Dette forhindrer uautoriseret eller utilsigtet drift, hvilket sikrer systemintegritet, sikkerhed og præcis flowstyring. Det er en kritisk komponent for vedligeholdelse, sikkerhedsprotokoller og kontrolleret adgang i forskellige installationer.

Produktfunktion og anvendelse

Den medium-duty aflåselige skydeventil er designet til pålidelig on/off-kontrol i vand- og generelle væskesystemer. Den har en robust krop, glat portbetjening og et låsbart håndhjul, der forhindrer uautoriseret betjening og sikrer sikkerhed. Med god tætningsydelse og lav strømningsmodstand, når den er helt åben, bruges den i vid udstrækning i vandforsyningsnetværk, HVAC-systemer, industrielle rørledninger og bygningstjenester, hvor kontrolleret adgang og pålidelig isolering er påkrævet.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedier: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

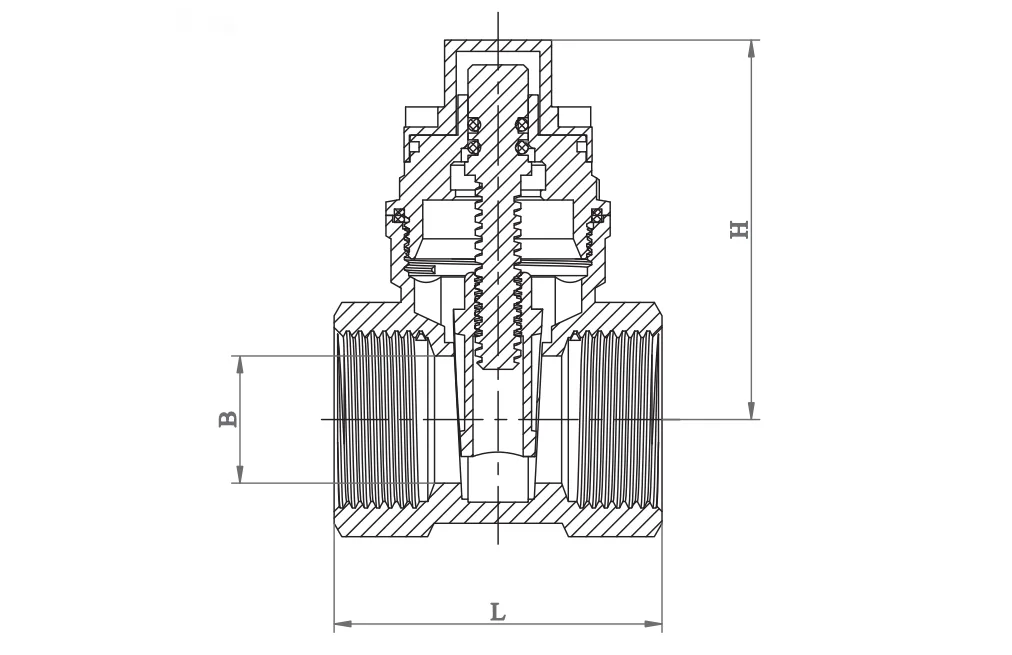

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For medium-duty låsbare portventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

Portventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Håndtag, håndtagsmøtrik, pakning, pakning, pakningsmøtrik.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
