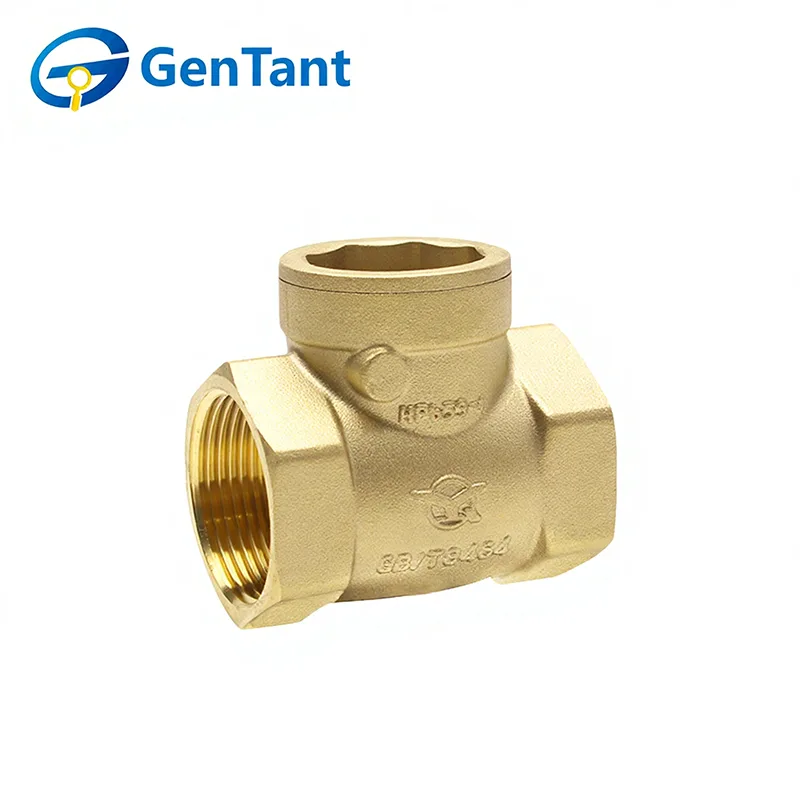

Vandret kontraventil

Den horisontale kontraventil er en kritisk strømningskontrolenhed, der er konstrueret til at tillade væskestrømning i én retning, mens den automatisk forhindrer omvendt strømning eller tilbagestrømning i et rørledningssystem. Dens primære funktion er at beskytte pumper, kompressorer og andet følsomt udstyr mod skader forårsaget af trykstød eller omvendt cirkulation, når flowet stopper. Ved at sikre ensrettet flow bibeholder det systemets effektivitet, forhindrer vandslag og sikrer procesintegritet i applikationer lige fra vandforsyning og HVAC-systemer til industriel behandling og kunstvanding. Designet specielt til horisontal rørledningsinstallation, dens kompakte indvendige mekanisme og kropsorientering er optimeret til pladseffektivitet og pålidelig drift under forskellige trykforhold.

Produktfunktion og anvendelse

Anvendelse

En horisontal kobberkontraventil, også kendt som en envejsventil eller kontraventil, fungerer for at forhindre tilbagestrømning af medium i rørledninger. Bundventilen på et vandpumpes sugerør betragtes også som en type kontraventil. Det er automatiske ventiler, hvor åbnings- og lukkekomponenterne er afhængige af selve mediets flow og kraft. De bruges primært i rørledninger, der kræver, at mediet kun strømmer i én retning, hvilket forhindrer ulykker forårsaget af omvendt strømning.

Feature

Materiale og proces: Fremstillet af kobbermateriale af høj kvalitet ved hjælp af en varmsmedningsproces.

Arbejdsmedium: Velegnet til forskellige medier, herunder vand, olie og gas.

Arbejdstemperatur: Drift inden for et temperaturområde på -10°C til ≤120°C.

Maksimalt arbejdstryk: Designet til at modstå et maksimalt tilladt arbejdstryk (PN) på 16 bar.

Produktparameter

Gevindforbindelsestype

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

Hovedmateriale

①Ventilhus, ventildæksel, ventilplade: HPb59-1

② Tætningselement: Silikonegummi

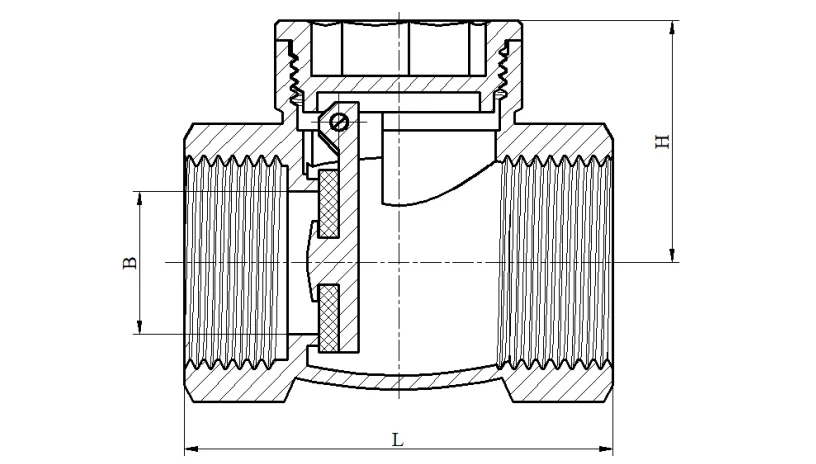

Produktets dimension

Installations- og betjeningsvejledning

1.Løftekontraventiler med lige gennemløb skal installeres på vandrette rørledninger; vertikale løftekontraventiler er generelt installeret på lodrette rørledninger, hvor mediet strømmer fra bund til top.

2. Installationspositionen af ​​svingkontraventiler er ikke begrænset; de er normalt installeret på vandrette rørledninger, men kan også installeres på lodrette eller skrå rørledninger.

3. Når du installerer, skal du sikre dig, at retningen af ​​mediestrøm er i overensstemmelse med pilen angivet på ventilhuset.

Opretholdelse

1. Regelmæssig rengøring. For at undgå påvirkning af urenheder og sediment i rørledningen på kontraventilen, er det nødvendigt regelmæssigt at rengøre den horisontale kontraventil helt i kobber og indersiden af ​​rørledningen.

2. Bemærk skiftevis koldt- og varmtvandsdrift. Hyppig åbning og lukning af kontraventilen vil forårsage skade, så vekslende koldt- og varmtvandsdrift bør undgås.

3. Bemærk tryk. Når du bruger den horisontale kontraventil helt af kobber, skal du være opmærksom på tryksituationen inde i rørledningen, da for højt tryk vil have en negativ effekt på kontraventilen. Kort sagt er den horisontale kontraventil helt i kobber en almindeligt anvendt enhed i rørledningssystemer, og dens brug og vedligeholdelse er meget enkel og nem. Ved faktisk brug bør brugerne betjene og vedligeholde i overensstemmelse med ovenstående krav for at sikre brugseffekten.
