Langskaftet returventil

En langskaftet returventil er en specialiseret kontraventilvariant designet til at forhindre tilbagestrømning af væske i hydroniske varme- eller kølekredsløb, såsom gulvvarmesystemer eller radiatorkredsløb. Dens primære funktion er at sikre ensrettet strømning, hvilket tillader opvarmet eller afkølet vand at cirkulere i den tilsigtede retning, mens det automatisk lukker for at blokere for enhver omvendt strøm, der kan forstyrre systemets balance og effektivitet. Det definerende "lange skaft"-design har et udvidet ventilhus, der muliggør installation direkte i en manifoldport eller dybtliggende tilslutningspunkt. Dette giver en sikker, integreret pasform og letter adgang til vedligeholdelse, hvilket gør det afgørende for at opretholde hydraulisk adskillelse og ensartet termisk ydeevne i moderne HVAC-systemer.

Produktfunktion og anvendelse

Langskaftede returventiler har en aflang krop designet til at lette returstrømmen af ​​væsker i forsænkede eller isolerede systemer. Deres primære funktion er den udvidede rækkevidde, som giver mulighed for sikker installation gennem tykke skillevægge, mens justeringsporten holdes tilgængelig. De anvendes i vid udstrækning i gulvvarmemanifolder og solvarmekredsløb, hvor de regulerer tilbageføringen af ​​vand til varmekilden, hvilket sikrer balanceret tryk og optimal termisk effektivitet over hele sløjfen.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand

Driftstemperatur: -10°C ≤ T ≤ 100°C

Gevind er i overensstemmelse med ISO 228 standard

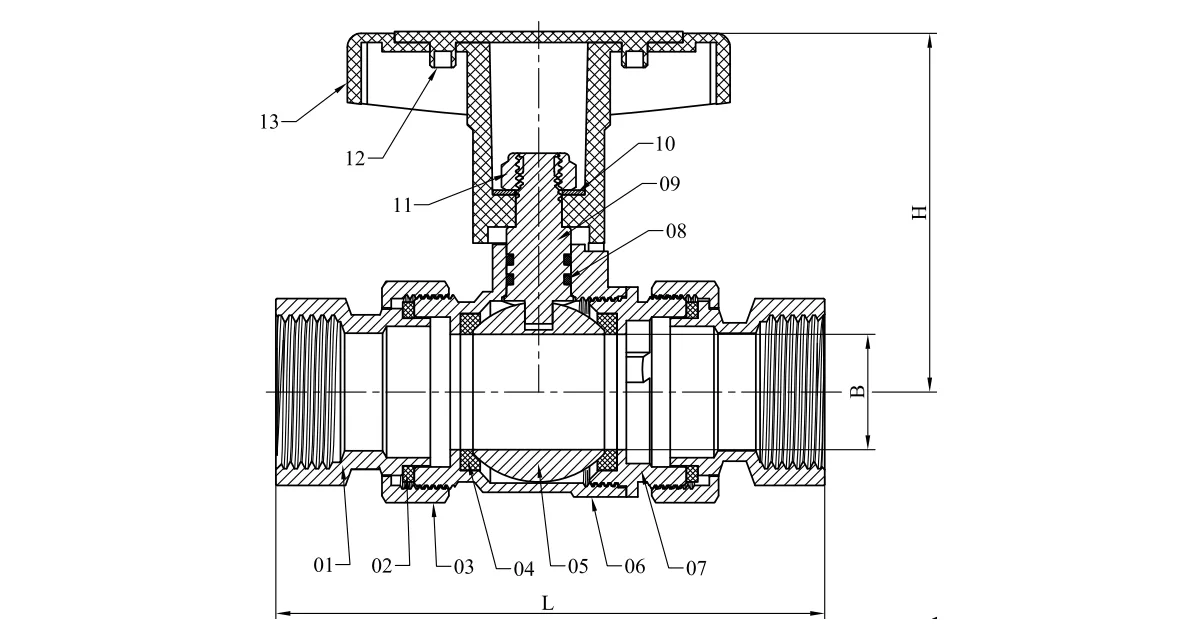

Hun-hun Tråd

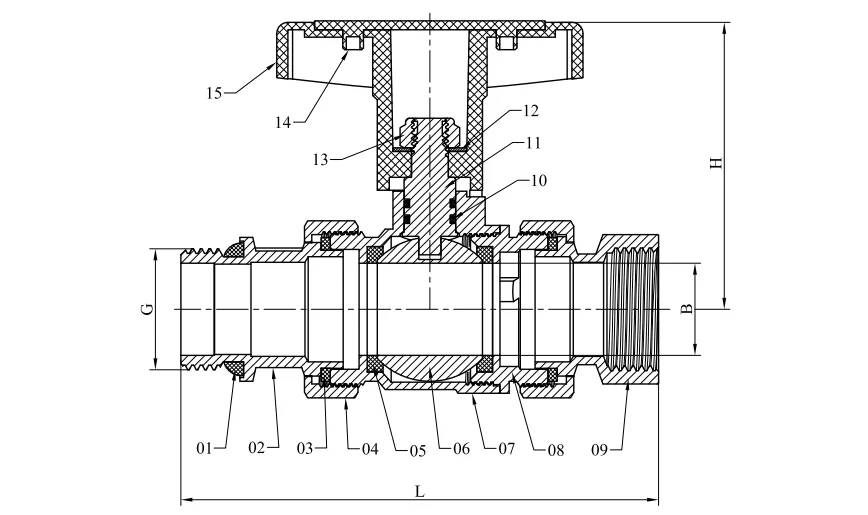

Mand-hun Tråd

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

Betjeningsvejledning

Langskaftede returventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.
