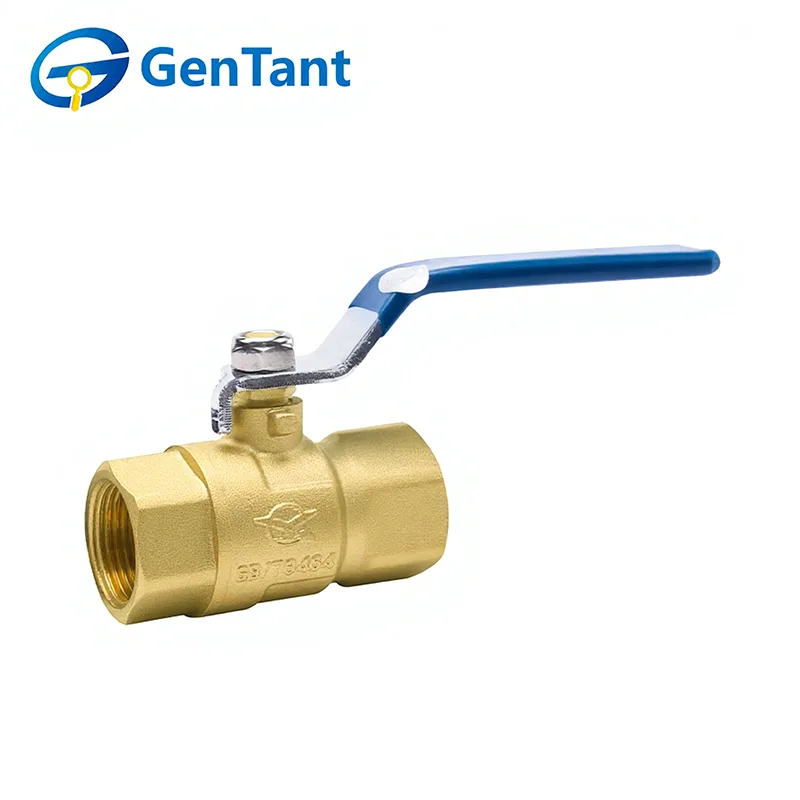

Forlænget indvendigt gevind kugleventil

Kugleventilen med forlænget indvendigt gevind er en specialiseret variant designet til applikationer, der kræver lettere adgang og betjening i svært tilgængelige eller isolerede rørledninger. Dens kernefunktion afspejler den for en standard kugleventil: giver pålidelig, kvart-tænd/sluk kontrol af væskeflowet med minimalt trykfald. Det definerende træk er en forlænget spindelsamling, som placerer betjeningshåndtaget længere fra ventilhuset. Dette gør det muligt for aktuatoren at rage ud over rørisolering, vægpaneler eller andre forhindringer, hvilket muliggør sikker og bekvem manuel betjening uden at fjerne omgivende materialer. Ventilen ender med indvendigt (hun)gevind til direkte forbindelse til udvendige gevindrør, hvilket giver en sikker og kompakt tætning i VVS-, varme- og industrisystemer.

Produktfunktion og anvendelse

Kugleventilen med forlænget indvendigt gevind er designet med en aflang krop for at lette installationen i isolerede rørsystemer eller forsænkede vægrum. Denne forlængelse gør det muligt for håndtaget at fungere frit uden at forstyrre tykke isoleringslag, der almindeligvis findes i kommercielle HVAC- og kølevandsnetværk. Dens primære egenskab er den dybe indvendige gevindskæring, der sikrer en lækagesikker forbindelse med højt drejningsmoment, der er ideel til tunge boliger VVS og højeffektive byggeprojekter.

Produktparameter

Teknisk specifikation

Nominelt tryk: 2,0 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

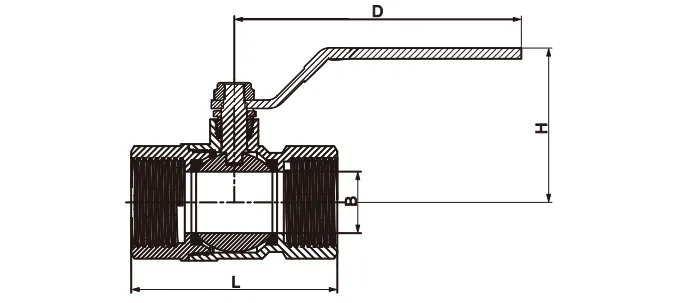

Produktets dimension

Produktegenskaber og fordele

GenTant forlængede indvendigt gevind kugleventiler er designet til hurtig slukning og pålidelig flowaktivering.

Premium materiale: Konstrueret af HPb59-1 højkvalitets messing (national standard).

Optimal flow: Giver den lavest mulige flowmodstand (effektivt nul).

Høj ydeevne: I stand til at modstå høje trykforskelle under lukning.

Hurtig betjening: Udvalgte modeller har åbnings-/lukkehastigheder på 0,05 s til 0,1 s, ideel til automatiserede systemer.

Kompakt design: Let og pladsbesparende for nem integration i forskellige rørnetværk.

Installationsvejledning

For at sikre langsigtet ydeevne og forhindre strukturelle skader skal installationen udføres af kvalificerede fagfolk.

Forberedelse: Sørg for, at rørsystemet er rent. Fjern beskyttelseshætter og inspicér portene for snavs.

Justering: Bekræft, at forbindelsesrørene er perfekt justeret. For stor forskydning skaber installationsbelastning, der kan beskadige ventilen.

Korrekt værktøj: Brug en skruenøgle eller rørtang med passende drejningsmoment på den sekskantede eller ottekantede del af ventilen tættest på gevindet, der spændes. Anvend aldrig kraft på den modsatte ende, da dette kan deformere kroppen.

Gevindtætning: Brug kun PTFE-tætningsmiddel på rørgevindene. Følg ISO 228-standarderne for gevindlængde; Spænd ikke for hårdt, da det kan beskadige de indvendige tætningsflader ved at "bunde" gevindet.

Systemstøtte: Sørg for tilstrækkelig støtte for at forhindre, at rørvægten belaster ventilen.

Tjek før service: Kontroller, at tryk- og temperaturklassificeringerne stemmer overens med systemet, og cyklus ventilen helt (åben/lukket) én gang før idriftsættelse.

Betjeningsvejledning

Funktion: Kugleventiler med forlænget indvendigt gevind er kun beregnet til on/off service. De skal holdes helt åbne eller helt lukkede og bør ikke bruges til drosling (flowregulering).

Mekanisme: Disse er tovejsventiler. Håndtagets position angiver strømningsretningen.

Forebyggelse af vandhammer: Luk ikke ventilen for brat for at undgå "vandhammer"-effekter (pludselige trykstigninger).

Brug af håndtag: Brug kun det fabriksleverede håndtag. Brug aldrig forlængere for at øge gearingen, da for stort drejningsmoment vil beskadige de interne komponenter.

Eftersyn & Vedligeholdelse

Generel pleje: Regelmæssig vedligeholdelse er typisk unødvendig ud over lejlighedsvis cykling og kontrol af spindelpakning.

Filtrering: Det anbefales stærkt at installere et filter ved systemindløbet for at beskytte ventilens indvendige tætning.

Lækagekontrol: Hvis der opstår en spindellækage, spændes pakningsmøtrikken med uret med 1/4 omgang. PTFE-pakningen er designet til kompensation.

Sikkerhedsadvarsel: Forsøg aldrig at pakke eller adskille en ventil, mens systemet er under tryk. Aflast altid trykket først.

Ingen demontering: Vi anbefaler ikke at adskille todelte ventiler til udskiftning af dele, da dette normalt kompromitterer kroppens/halestykkets integritet.
