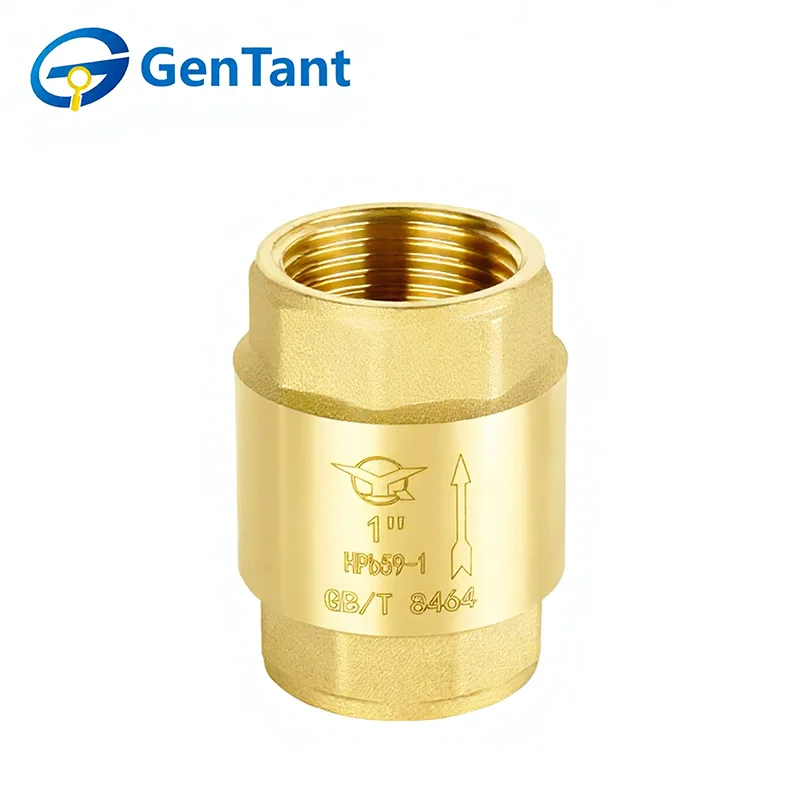

Fjederkontraventil

En fjederkontraventil er en kritisk ensrettet strømningskontrolenhed, der bruger en intern fjedermekanisme for at sikre pålidelig tætning og hurtig reaktion. Dens primære funktion er automatisk at tillade væske- eller gasstrømning i én retning, mens den forhindrer omvendt strømning eller tilbagestrømning. Når fremadrettet tryk overvinder den kalibrerede fjederkraft, åbner ventilskiven; når flowet stopper eller forsøger at vende tilbage, skubber fjederen straks skiven mod sædet, hvilket skaber en tæt tætning. Denne hurtige handling beskytter pumper, kompressorer og rørsystemer mod skader forårsaget af vandslag, trykstød og omvendt flow-kontamination. Det er vigtigt for at opretholde systemets integritet i applikationer lige fra vandforsyning og HVAC til industriel behandling og kunstvanding.

Produktfunktion og anvendelse

Fjederkontraventilen er en automatisk ventil, der tillader væske at strømme i én retning, mens den forhindrer tilbagestrømning, ved hjælp af en fjederbelastet skive for hurtig og pålidelig drift. Dens kompakte design, tætte tætning og lave trykfald gør den velegnet til vand, HVAC og industrielle rørsystemer. Udbredt i pumper, rørledninger og udstyrsbeskyttelse sikrer det systemsikkerhed, forhindrer vandslag og opretholder stabilt flow.

Produktparameter

1. Nominelt tryk: 1,6 MPa

2. Arbejdsmedium: Vand, ikke-ætsende og ikke-brændbare gasser

3. Driftstemperatur: -10°C ≤ T ≤ 120°C

4. Gevind er i overensstemmelse med ISO228-standarden

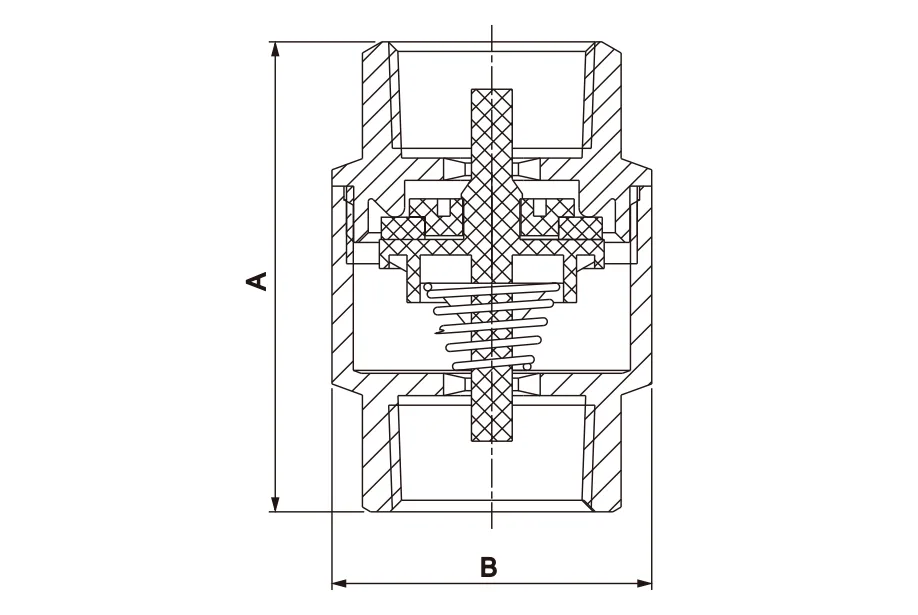

Produktdimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal du cykle den helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

Bemærk 1: Fjederkontraventil kan installeres i vandrette eller lodrette rør med opadgående strømning eller i mellemliggende retninger, forudsat at hængselstiften på svingbare kontraventiler forbliver vandret. Installer kontraventiler i tilstrækkelig afstand fra pumpeudløb eller andre turbulente strømningskilder. Se den relevante tekniske bulletin for detaljer.

Bemærk 2: Nogle fjederkontraventiler kan inkludere intern emballage for at beskytte disken under forsendelse. Fjern alt sådant emballagemateriale før installation.

Betjeningsvejledning

Kontraventiler fungerer automatisk og kræver ikke manuel indgriben.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cykling af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, stram pakningsmøtrikken med uret med cirka en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Skive, holder og hængselsamling.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.

Opretholdelse

1. Regelmæssig rengøring. For at undgå påvirkning af urenheder og sediment i rørledningen på kontraventilen, er det nødvendigt regelmæssigt at rengøre den horisontale kontraventil helt i kobber og indersiden af ​​rørledningen.

2. Bemærk skiftevis koldt- og varmtvandsdrift. Hyppig åbning og lukning af kontraventilen vil forårsage skade, så vekslende koldt- og varmtvandsdrift bør undgås.

3. Bemærk tryk. Når du bruger den horisontale kontraventil helt af kobber, skal du være opmærksom på tryksituationen inde i rørledningen, da for højt tryk vil have en negativ effekt på kontraventilen. Kort sagt er den horisontale kontraventil helt i kobber en almindeligt anvendt enhed i rørledningssystemer, og dens brug og vedligeholdelse er meget enkel og nem. Ved faktisk brug bør brugerne betjene og vedligeholde i overensstemmelse med ovenstående krav for at sikre brugseffekten.
