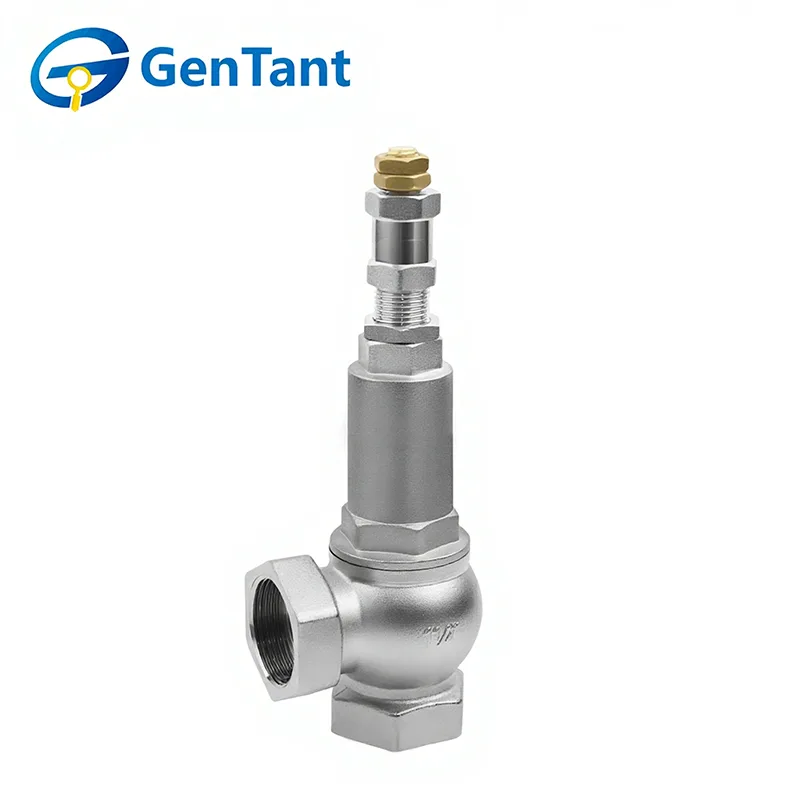

Elektrobelagt bypass sikkerhedsventil

En galvaniseret bypass-sikkerhedsventil er en specialiseret trykaflastningsanordning, der udfører den dobbelte funktion med at opretholde systemets sikkerhed og regulere bypass-flowet. Dens primære rolle er automatisk at åbne og frigive overtryk, når et kritisk sætpunkt overskrides, hvilket forhindrer beskadigelse af pumper, kompressorer eller rørsystemer. Samtidig muliggør dets integrerede bypass-design kontrolleret recirkulation eller omledning af væske, hvilket hjælper med at stabilisere systemtrykket, styre minimumsflowkrav og forhindre overophedning eller kavitation i lukkede systemer. Den elektropletterede finish giver forbedret korrosionsbestandighed, hvilket sikrer holdbarhed og pålidelig ydeevne i krævende eller korrosive miljøer, der er almindelige i HVAC, vandbehandling og industrielle procesapplikationer.

Produktfunktion og anvendelse

Den elektropletterede bypass-sikkerhedsventil giver kritisk overtryksbeskyttelse ved automatisk at åbne ved et forudindstillet tryk for at aflede overskydende flow. Den har præcis kalibrering, robust konstruktion for høj pålidelighed og en manipulationssikker indstilling for at sikre ensartet sikkerhedsydelse.

Bypass-sikkerhedsventil er afgørende for sikring af pumper, varmevekslere og kedler i HVAC-systemer, industrielle processer og brandbeskyttelseskredsløb. Det forhindrer skader under pludselige flowændringer, systemstarter eller trykstød, hvilket sikrer driftskontinuitet og udstyrets levetid.

Produktparameter (specifikation)

Teknisk specifikation

Flowparametre

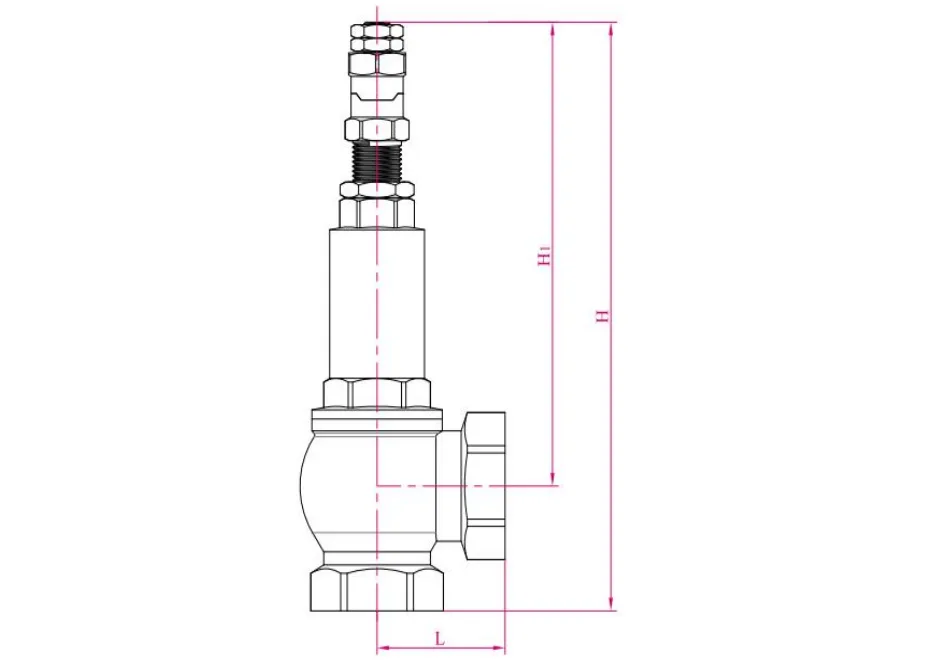

Produktets dimension

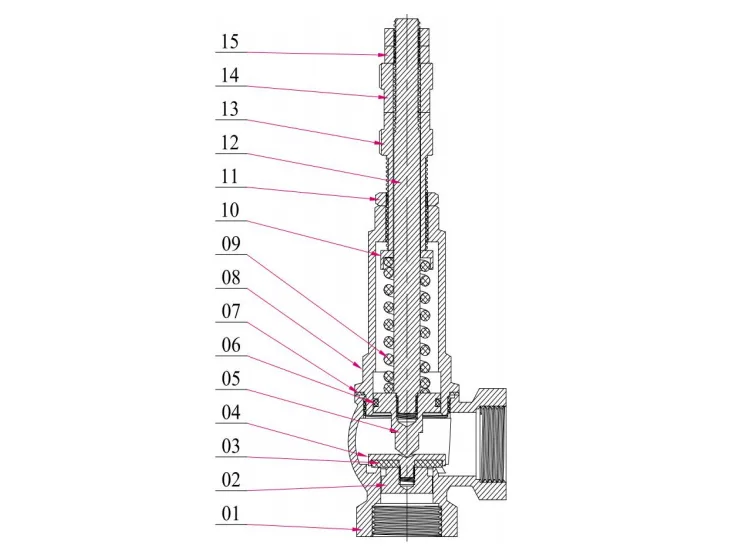

Struktur

Arbejdsprincip

En sikkerhedsventil er en speciel type ventil, hvis åbne- og lukkekomponenter holdes normalt lukket af en ekstern kraft. Når trykket af mediet inde i udstyr eller rørledninger stiger over en specificeret værdi, forhindrer det mediumtrykket inde i røret eller udstyret i at overstige denne værdi ved at udlede mediet uden for systemet. Sikkerhedsventiler tilhører kategorien automatiske ventiler og bruges primært på kedler, trykbeholdere og rørledninger til at styre trykket, så det ikke overskrider den fastsatte grænse, hvilket spiller en afgørende beskyttende rolle for personlig sikkerhed og udstyrsdrift.

Bemærk: Sikkerhedsventiler skal gennemgå en tryktest, før de kan bruges.

Installations- og betjeningsvejledning

Før installation af en galvaniseret bypass-sikkerhedsventil, skal rørledningen rengøres grundigt og renses. Dette relaterer sig til, om sikkerhedsventilen kan fungere korrekt og opfylde dets tilsigtede formål, mens den også direkte påvirker dens operationelle ydeevne, tætningsydelse og flowhastighedsindikatorer.

Installationsposition for sikkerhedsventilen

Når du vælger installationsposition for en sikkerhedsventil, skal du være opmærksom på følgende:

1.1 Sikkerhedsventilen skal installeres lodret på det mest trykfølsomme punkt i det beskyttede system eller udstyr, såsom toppen af ​​en kedel;

1.2 Sikkerhedsventilen skal installeres på et sted, der letter adskillelse og periodisk inspektion og vedligeholdelse;

Installation af sikkerhedsventilens indløbsrør

Det er bedst at installere sikkerhedsventilen lodret og direkte på kedlens tilslutningsrør uden yderligere indløbsrør. Hvis indløbsrør skal anvendes, bør dens indvendige diameter ikke være mindre end sikkerhedsventilens indløbsdiameter, og den bør være så kort som muligt for at reducere rørledningsmodstanden og den momentkraft, som sikkerhedsventilens afgangsreaktionskraft udøver på kedelsamlingen.

Installation af sikkerhedsventil afgangsrør

For at minimere udløbsrørets påvirkning på sikkerhedsventilens ydeevne, skal følgende punkter bemærkes under installationen:

3.1 Den indvendige diameter af afgangsrøret skal være større end sikkerhedsventilens udløbsdiameter for at undgå for stort modtryk, som ville påvirke sikkerhedsventilens funktion;

3.2 Rørføringen bør understøttes tilstrækkeligt for at forhindre, at rørledningsspændinger (installationsspændinger og termisk belastning) tilføjes sikkerhedsventilen, hvilket ville påvirke sikkerhedsventilens ydeevne;

3.3 I princippet er det bedre for hver sikkerhedsventil at bruge et separat afgangsrør. Hvis to eller flere sikkerhedsventiler deler et fælles samlerør (samlerør), skal samlerøret have tilstrækkeligt udløbsareal, og ændringen i strømningsretningen, hvor afgangsrøret kommer ind i samlerøret, skal være så lille som muligt;

3.4 Udløbsrøret skal have passende drænhuller (grædehuller) for at forhindre ophobning af regn, sne, kondensat osv. inde i udløbsrøret;

3.5 Det er urimeligt, at vægten af ​​afgangsrøret bæres af sikkerhedsventilens afgangsgrenrør; i stedet skal den understøttes af en dedikeret støttestruktur, som skal kunne forhindre rørledningen i at bevæge sig eller vibrere på grund af reaktionskraften, når sikkerhedsventilen løber ud.

Vejledning om justering af sikkerhedsventilens ydeevne

Sikkerhedsventilerne leveret af vores virksomhed er testet ved stuetemperatur i henhold til standardforskrifter (fabriksindstillet tryk er 3 bar). Der er dog en temperaturforskel mellem sikkerhedsventilens faktiske driftstilstand og rumtemperaturindstillingen, hvilket medfører en afvigelse i det indstillede tryk (åbningstryk) mellem rumtemperaturindstillingen og den aktuelle driftstilstand. Af denne grund skal sikkerhedsventiler med betydelige temperaturforskelle undergå varmejustering på stedet. Reguleringsindholdet involverer generelt justering af det indstillede tryk (åbningstryk) og justering af afgangstrykket.

Justering af indstillet tryk og afgangstryk

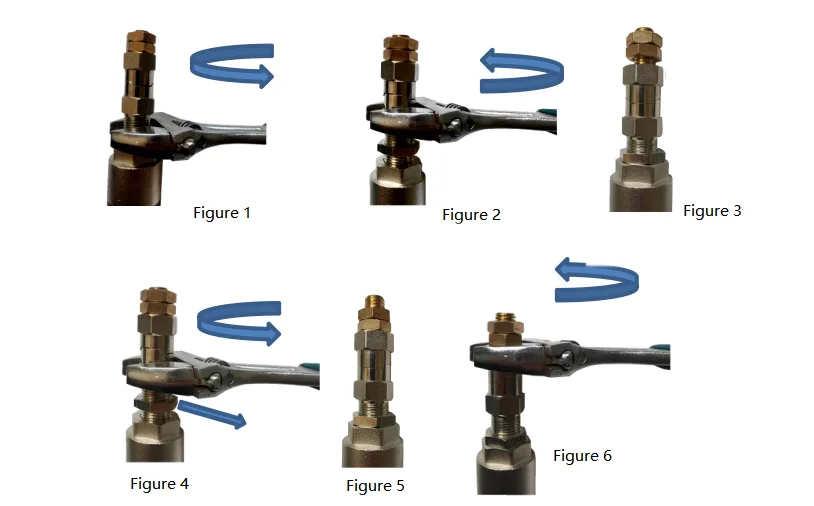

Løsn låsemøtrikken (Figur 1). Inden for fjederens specificerede arbejdstryksområde drejes justeringsmøtrikken for at ændre fjederens kompressionsmængde og justere åbningstrykket. Ved justering skal du først langsomt øge sikkerhedsventilens indløbstryk for at få ventilen til at åbne to gange. Hvis åbningstrykket er for lavt (reducer først ventilens indløbstryk), drej justeringsmøtrikken med uret (Figur 2). Hvis åbningstrykket er for højt, skal du først løsne de to møtrikker (Figur 3) og derefter dreje justeringsmøtrikken mod uret (Figur 4). Når den er justeret til det påkrævede åbningstryk, spændes låsemøtrikken og de to møtrikker (Figur 5).

 Manuel udluftningstest

Sikkerhedsventilens og ventilhusets flade skive/pakning er normalt i tæt komprimeret, lukket tilstand. Hvis der ikke udføres almindelige manuelle udluftningstests, kan de med tiden nemt klæbe til hinanden. I tilfælde af en overtrykstilstand kan sikkerhedsventilen have svært ved at afgive en normal alarm, hvilket potentielt kan føre til en ulykke. Regelmæssig udførelse af en manuel udluftningstest sikrer, at sikkerhedsventilen forbliver følsom og pålidelig på lang sigt, hvilket undgår den førnævnte situation.

Sikkerhedsventilen kræver regelmæssige manuelle udluftningstests (drej forsigtigt justeringshætten med uret (Figur 6)).

1.Vær opmærksom på sikkerheden ved udluftning og sørg for, at udløbsåbningen er fri;

2. Drej forsigtigt og jævnt justeringshætten med uret, hold pause et øjeblik, og drej den derefter jævnt tilbage;

3. Regelmæssig udluftning kan udføres en gang om ugen, og der skal føres optegnelser.
