Hvordan forhindrer en kontraventil med flange tilbagestrømning i rørledningssystemer?

I industrielle rørledningssystemer er det afgørende at forhindre omvendt flow for at opretholde systemsikkerheden, beskytte udstyr og sikre processtabilitet. ENKontraventil med flangeer en meget brugt løsning, der automatisk tillader væske at strømme i én retning, mens den blokerer omvendt strømning. Denne enkle, men effektive enhed spiller en afgørende rolle i industrier som vandbehandling, kemisk behandling, petroleum og elproduktion.

I modsætning til manuelle ventiler fungerer flangekontraventiler automatisk ved hjælp af trykket fra det strømmende medium. Når væsken strømmer i den rigtige retning, åbner den indre skive; når flowet vender eller trykket falder, lukker skiven øjeblikkeligt, hvilket forhindrer tilbagestrømning og beskytter opstrømsudstyr.

Artikeloversigt

Denne artikel forklarer, hvordan en kontraventil med flange fungerer, dens strukturelle komponenter, fordele, installationsovervejelser og almindelige industrielle anvendelser. Det fremhæver også, hvordan valget af det rigtige ventildesign kan løse almindelige rørledningsudfordringer såsom pumpeskader, trykstød og kontaminering.

Indholdsfortegnelse

• Introduktion til kontraventiler med flange
• Arbejdsprincippet for en kontraventil med flange
• Hovedkomponenter i en kontraventil med flange
• Nøgle tekniske parametre
• Fordele ved at bruge kontraventiler med flange
• Typiske industrielle applikationer
• Sådan vælger du den rigtige kontraventil med flange
• Installations- og vedligeholdelsestips
• Ofte stillede spørgsmål
• Konklusion

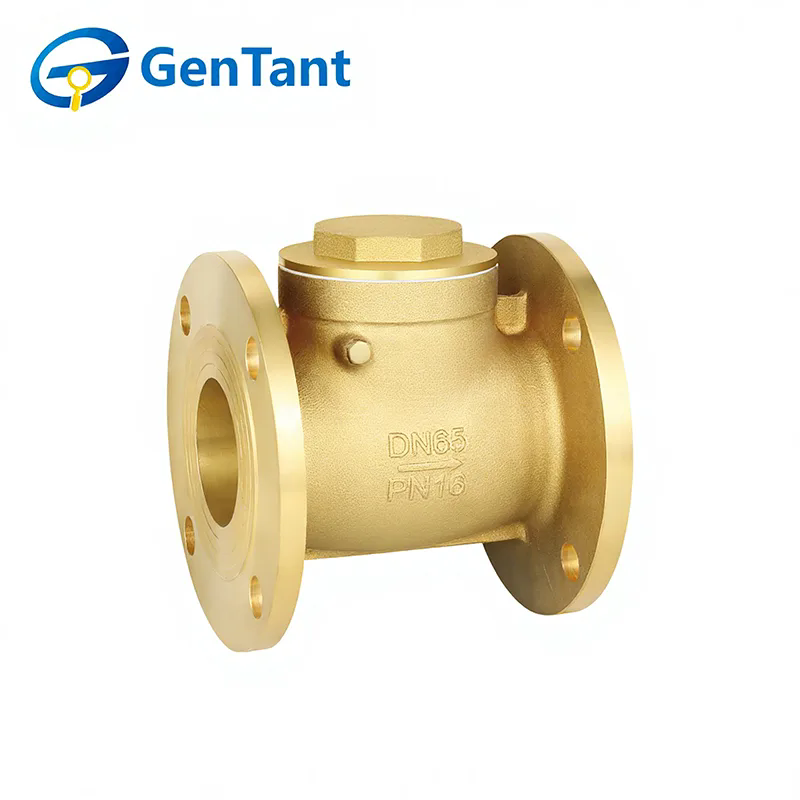

Introduktion til kontraventiler med flange

En kontraventil med flange er en type kontraventil designet med flangeforbindelser i begge ender, så den kan boltes direkte på rørledningsflanger. Denne forbindelsesmetode giver en stærk tætningsydelse og er særligt velegnet til mellemstore og store rørledninger, der arbejder under højere trykforhold. :contentReference[oaicite:1]{index=1}

Hovedfunktionen af ​​en flangekontraventil er at tillade væske at bevæge sig i én retning, mens den automatisk stopper omvendt flow. Dette forhindrer problemer som pumpeskader, vandslag eller forurening af opstrømsprocesser. :contentReference[oaicite:2]{index=2}

På grund af deres pålidelighed og holdbarhed er flangerede kontraventiler meget brugt i vandsystemer, petrokemiske anlæg, spildevandsbehandlingsanlæg og industrielle produktionslinjer.

Arbejdsprincippet for en kontraventil med flange

Betjeningen af ​​en kontraventil med flange afhænger af trykforskelle mellem rørledningens indløb og udløb.

• Når væsken strømmer i den rigtige retning, skubber trykket ventilskiven åben.
• Skiven løfter eller svinger væk fra ventilsædet, så mediet kan passere.
• Hvis flowet stopper eller vender tilbage, skubber omvendt tryk skiven tilbage til sædet.
• Ventilen lukker automatisk og blokerer tilbageløb.

Denne automatiske mekanisme sikrer, at der ikke kræves ekstern strøm eller manuel betjening. Ventilen reagerer øjeblikkeligt på trykændringer i systemet og giver kontinuerlig beskyttelse til pumper, kompressorer og andet kritisk udstyr. :contentReference[oaicite:3]{index=3}

Hovedkomponenter i en kontraventil med flange

Forståelse af den interne struktur af en flangekontraventil hjælper ingeniører med at vælge den korrekte model til deres rørledningssystem.

De fleste industrielle kontraventiler med flange er fremstillet af holdbare materialer som støbejern, kulstofstål eller rustfrit stål til at modstå tryk, temperatur og korrosive medier. :contentReference[oaicite:4]{index=4}

Nøgle tekniske parametre

Når man vælger en kontraventil med flange, skal ingeniører overveje flere tekniske parametre for at sikre kompatibilitet med rørledningssystemet.

• Nominel diameter (DN)
• Trykklassificering (PN eller klasse)
• Arbejdstemperatur
• Materiale af krop og disk
• Tætningsmateriale
• Forbindelsesstandard (ANSI, DIN, JIS)

Fordele ved at bruge kontraventiler med flange

Mange industrianlæg foretrækker kontraventiler med flange, fordi de giver pålidelig ydeevne og nem vedligeholdelse.

• Automatisk drift– Ingen manuel kontrol eller strømforsyning påkrævet.
• Effektiv tilbagestrømsforebyggelse– Beskytter pumper og kompressorer.
• Stærk rørledningsforbindelse– Flangesamlinger giver stabil tætning.
• Nem vedligeholdelse– Ventilen kan fjernes uden at skære i rørledningen.
• Bred industriel kompatibilitet– Velegnet til forskellige tryk- og temperaturforhold.

Disse fordele gør kontraventiler med flange til væsentlige komponenter i moderne industrielle rørsystemer.

Typiske industrielle applikationer

Kontraventiler med flange er almindeligvis installeret i mange industrielle systemer, hvor det er kritisk at forhindre omvendt flow.

• Vandforsyning og renseanlæg
• Olie- og gasrørledninger
• Kemiske behandlingssystemer
• Damp- og kedelrørledninger
• Fødevare- og farmaceutiske forarbejdningslinjer
• Elproduktionsanlæg

I pumpesystemer er ventilen f.eks. ofte installeret på afgangsledningen for at forhindre, at vand løber tilbage i pumpen, når den holder op med at køre.

Sådan vælger du den rigtige kontraventil med flange

Valg af den korrekte ventilmodel kræver omhyggelig evaluering af systemforholdene. Følgende faktorer skal altid overvejes:

• Rørledningstryk og temperatur
• Type væske eller gas
• Installationsretning (vandret eller lodret)
• Påkrævet tætningsydelse
• Vedligeholdelse tilgængelighed
• Gældende industristandarder

En korrekt dimensioneret ventil sikrer stabil drift og forhindrer problemer som skivevibrationer, tryktab eller for tidligt slid.

Installations- og vedligeholdelsestips

• Monter ventilen i henhold til strømningsretningspilen på huset.
• Sørg for, at flangeoverfladerne er rene før installation.
• Brug korrekte pakninger og drejningsmoment ved tilspænding af flangebolte.
• Undgå at installere ventilen på steder, hvor snavs kan samle sig.
• Efterse jævnligt for slid, korrosion eller tætningsskader.

Korrekt installation forbedrer ventilens pålidelighed og levetid markant.

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem en kontraventil med flange og en kontraventil med gevind?

Flangekontraventiler bruger boltforbindelser mellem rørflanger, hvilket gør dem ideelle til større rørledninger og højtrykssystemer. Gevindkontraventiler bruges typisk til mindre rørledninger.

Q2: Kan en kontraventil med flange installeres lodret?

Ja, men installationsretningen afhænger af ventiltypen. Svingkontraventiler installeres typisk vandret, mens løftekontraventiler kan fungere i lodrette rørledninger.

Q3: Hvad forårsager vandhammer i kontraventiler?

Vandslag opstår, når ventilen lukker for hurtigt på grund af pludselig flowvending. Brug af fjederstøttede kontraventiler eller korrekt systemdesign kan hjælpe med at reducere dette problem.

Q4: Hvor længe holder en kontraventil med flange?

Med korrekt materialevalg og vedligeholdelse kan industrielle kontraventiler fungere pålideligt i mange år i krævende miljøer.

Konklusion

En kontraventil med flange er en kritisk komponent i moderne rørledningssystemer, der sikrer, at væsker flyder sikkert i én retning, samtidig med at dyre tilbagestrømningsproblemer forhindres. Ved at forstå dets arbejdsprincip, struktur og anvendelseskrav kan ingeniører og facility managers vælge den rigtige ventil for at forbedre systemets pålidelighed og driftseffektivitet.

Som en professionel industriel ventilleverandør,GenTantleverer højkvalitets flangekontraventiler designet til holdbarhed, præcisionsforsegling og pålidelig ydeevne i krævende industrielle miljøer. Hvis du leder efter pålidelige ventilløsninger til dit rørledningssystem, er vores ingeniørteam klar til at hjælpe.

Kontakt osi dagfor at lære mere om vores flangede kontraventilprodukter og opdage, hvordan GenTant kan understøtte dit næste industriprojekt.
