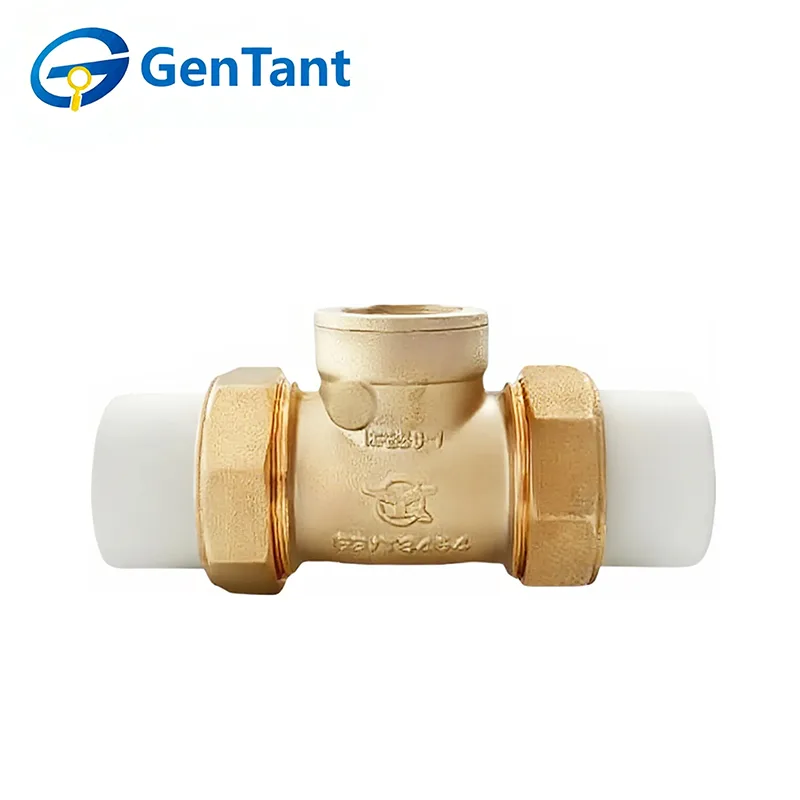

PPR vandret kontraventil

PPR horisontale kontraventil er en specialiseret ensrettet strømningskontrolenhed designet til integration i polypropylen random copolymer (PPR) rørledningssystemer. Dens kernefunktion er automatisk at tillade væskestrøm i den tilsigtede fremadgående retning, mens den øjeblikkeligt lukker for at forhindre enhver omvendt strømning eller tilbagestrømning, når trykket falder eller ophører. Denne mekanisme er afgørende for at beskytte PPR-systemkomponenter - såsom pumper, målere og varmeelementer - mod skader forårsaget af vandslag og omvendte trykstød. Det sikrer driftssikkerhed og processtabilitet i bolig- og erhvervsapplikationer, herunder distribution af drikkevand, gulvvarme og solvarmesystemer.

Produktfunktion og anvendelse

PPR horisontale kontraventil har et korrosionsbestandigt polypropylen tilfældigt copolymerhus, der sikrer kompatibilitet med drikkevand og kemiske systemer. Dens integrerede svingskivedesign tillader fremadstrømning med lav modstand, samtidig med at den giver tæt, automatisk tilbagestrømningsforebyggelse. Den er kompakt og let og tilbyder nem installation af hot-fusion-fatningssvejsning med pålidelig, vedligeholdelsesfri drift.

Udbredt i PPR-rørnetværk til bolig- og kommerciel vandforsyning, kemikalieoverførsel, kunstvanding og HVAC-systemer. Det forhindrer effektivt omvendt flow i vandrette rørledninger, beskytter pumper og opretholder systemsikkerheden i drikkevands-, industrivæske- og lavtrykscirkulationsapplikationer.

Produktparameter

1.Nominelt tryk: 1,6 MPa

2.Arbejdsmedium: Vand

3. Driftstemperatur: -10°C ≤ T ≤ 100°C

4.Tråd er i overensstemmelse med ISO228-standarden

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

Bemærk 1: PPR vandret kontraventil kan installeres i vandrette eller lodrette rør med opadgående strømning eller i mellemliggende retninger, forudsat at hængselstiften på svingbare kontraventiler forbliver vandret. Installer kontraventiler i tilstrækkelig afstand fra pumpeudløb eller andre turbulente strømningskilder. Se den relevante tekniske bulletin for detaljer.

Bemærk 2: Nogle kontraventiler kan inkludere intern emballage for at beskytte disken under forsendelse. Fjern alt sådant emballagemateriale før installation.

Betjeningsvejledning

PPR Horisontal kontraventil fungerer automatisk og kræver ikke manuel indgriben.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Skive, holder og hængselsamling.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.

Opretholdelse

1. Regelmæssig rengøring. For at undgå påvirkning af urenheder og sediment i rørledningen på kontraventilen, er det nødvendigt regelmæssigt at rengøre den horisontale kontraventil helt i kobber og indersiden af ​​rørledningen.

2. Bemærk skiftevis koldt- og varmtvandsdrift. Hyppig åbning og lukning af kontraventilen vil forårsage skade, så vekslende koldt- og varmtvandsdrift bør undgås.

3. Bemærk tryk. Når du bruger den horisontale kontraventil helt af kobber, skal du være opmærksom på tryksituationen inde i rørledningen, da for højt tryk vil have en negativ effekt på kontraventilen. Kort sagt er den horisontale kontraventil helt i kobber en almindeligt anvendt enhed i rørledningssystemer, og dens brug og vedligeholdelse er meget enkel og nem. Ved faktisk brug skal brugerne betjene og vedligeholde i overensstemmelse med ovenstående krav for at sikre brugseffekten.
