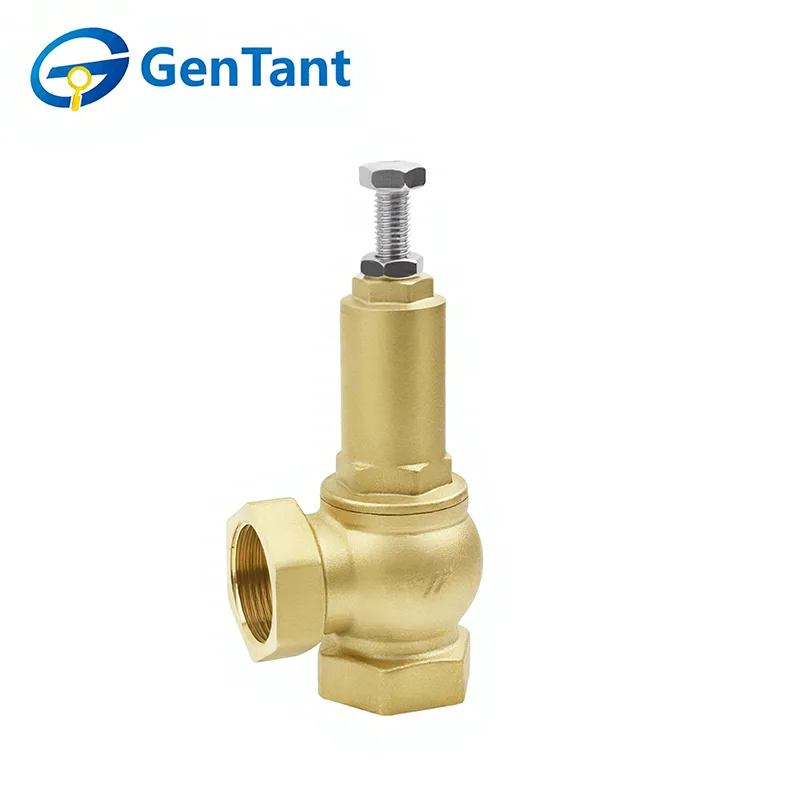

GenTant, en specialiseret kinesisk producent med over 20 års erfaring, leverer pålidelige bypass-sikkerhedsventiler til kunder globalt. Denne essentielle sikkerhedsanordning åbner automatisk for at aflede overskydende væskestrøm, når systemtrykket overstiger en forudindstillet grænse, og beskytter pumper, varmevekslere og andet kritisk udstyr mod skader på grund af overtryk eller pludselig strømafbrydelse.
Konstrueret til præcision og holdbarhed sikrer vores ventiler driftssikkerhed og systemlevetid i HVAC, industriprocesser og brandbeskyttelsesapplikationer. Vi inviterer ingeniører og købere til at gennemgå vores specifikationer, anmode om et tilbud og vælge GenTant som din betroede partner til sikring af kritisk infrastruktur. Kontakt os i dag for at drøfte dine projektkrav.
Produktfunktion og anvendelse
Bypass-sikkerhedsventilen giver kritisk overtryksbeskyttelse ved automatisk at åbne ved et forudindstillet tryk for at aflede overskydende flow. Den har præcis kalibrering, robust konstruktion for høj pålidelighed og en manipulationssikker indstilling for at sikre ensartet sikkerhedsydelse.
Bypass-sikkerhedsventil er afgørende for sikring af pumper, varmevekslere og kedler i HVAC-systemer, industrielle processer og brandbeskyttelseskredsløb. Det forhindrer skader under pludselige flowændringer, systemstarter eller trykstød, hvilket sikrer driftskontinuitet og udstyrets levetid.
Produktparameter (specifikation)
Teknisk specifikation
Betegnelse / Navn
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
Maksimalt arbejdstryk (bar)
16
Gældende arbejdstemperatur (°C)
-10 - 180
Justerbart trykområde (bar)
1 - 12
Fabriksindstillet tryk (bar)
3
Bøjningsmodstandsværdi (N.m)
105
225
340
475
610
1100
1550
1900
Flowparametre
Vandtryk (bar)
Vandflow (m³/h)
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
1.0
0.9
2.1
3.8
5.5
7.2
13.0
21.5
33.5
2.0
1.1
2.5
4.5
6.5
10
13.0
28.5
43.0
3.0
1.32
2.9
5.3
7.5
11.5
18.5
33.0
50.0
4.0
1.5
3.2
6.0
8.5
12.8
20.5
37.0
55.5
5.0
1.7
3.56
6.5
9.5
13.4
22.5
41.0
61.0
6.0
1.8
3.8
7.0
10.3
15.3
24.3
44.3
66.3
7.0
1.9
4.08
7.5
11
16.3
26.0
47.6
71.0
8.0
2.06
4.3
8.0
11.5
17.3
27.8
51.0
75.0
9.0
2.15
4.56
8.5
12.2
18.3
29.2
53.8
79.5
10.0
2.25
4.76
9.0
12.8
19.2
30.5
57.0
84.3
11.0
2.32
4.82
9.2
13.3
20.1
32.0
59.3
88.5
12.0
2.45
5.0
9.5
14
20.8
33.3
62.3
92.3

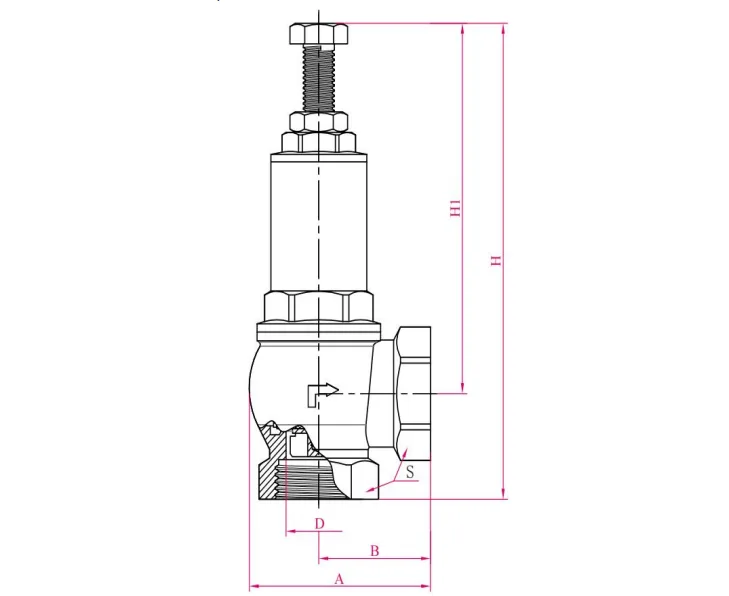

Produktets dimension
Specifikationer
D
A
B
H1
H
S
Vægt
1/2"
Ø16
50
31.5
87.5
112
28
323 g
3/4"
Ø20
60.5
38
109
141
34
543 g
1"
Ø25
69
42.5
126
162
40.5
772 g
1 1/4"
Ø30
82
52
135
180
50
1215 g
1 1/2"
Ø37
93
58
160
209
56
1785 g
2"
Ø43
111.5
71
190
248
68
2675 g
2 1/2"
Ø60
137
85
227.5
293.5
85
4808g
3"
Ø72
153.5
94.5
261
338
98
6645g

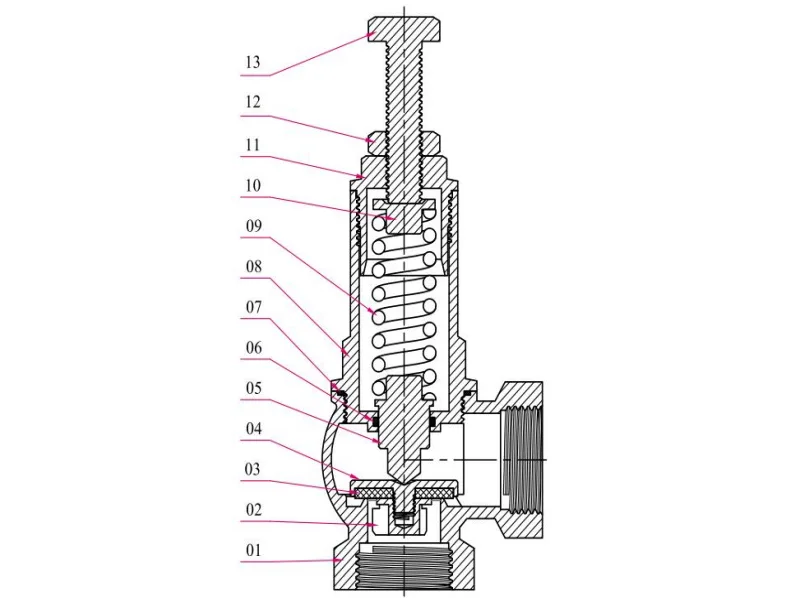

Struktur
Varenr.
Produktnavn
Materiale
1
Ventilhus
HPb59-1
2
Vandpressepladeindsats
HPb59-1
3
Flad skive/pakning
FPM
4
Vandpresseplade
HPb59-1
5
Ventilkerne / spole
HPb59-1
6
O-ring
EPDM
7
Tætningsring / pakning
PTFE
8
Adapter / Nippel
HPb59-1
9
Forår
65 Mn (manganstål)
10
Fjeder holdeplade
HPb59-1
11
Adapterhætte / dæksel
HPb59-1
12
Møtrik
S304
13
Skrue / Bolt
S304
Arbejdsprincip
En sikkerhedsventil er en speciel type ventil, hvis åbne- og lukkekomponenter holdes normalt lukket af en ekstern kraft. Når trykket af mediet inde i udstyr eller rørledninger stiger over en specificeret værdi, forhindrer det mediumtrykket inde i røret eller udstyret i at overstige denne værdi ved at udlede mediet uden for systemet. Sikkerhedsventiler tilhører kategorien automatiske ventiler og bruges primært på kedler, trykbeholdere og rørledninger til at styre trykket, så det ikke overskrider den fastsatte grænse, hvilket spiller en afgørende beskyttende rolle for personlig sikkerhed og udstyrsdrift.
Bemærk: Sikkerhedsventiler skal gennemgå en tryktest, før de kan bruges.
Installations- og betjeningsvejledning
Før du installerer en sikkerhedsventil, skal rørledningen rengøres grundigt og skylles. Dette relaterer sig til, om sikkerhedsventilen kan fungere korrekt og opfylde dets tilsigtede formål, mens den også direkte påvirker dens operationelle ydeevne, tætningsydelse og flowhastighedsindikatorer.
Installationsposition for sikkerhedsventilen
Når du vælger installationsposition for en sikkerhedsventil, skal du være opmærksom på følgende:
1.1 Sikkerhedsventilen skal installeres lodret på det mest trykfølsomme punkt i det beskyttede system eller udstyr, såsom toppen af en kedel;
1.2 Sikkerhedsventilen skal installeres på et sted, der letter adskillelse og periodisk inspektion og vedligeholdelse;
Installation af sikkerhedsventilens indløbsrør
Det er bedst at installere sikkerhedsventilen lodret og direkte på kedlens tilslutningsrør uden yderligere indløbsrør. Hvis indløbsrør skal anvendes, bør dens indvendige diameter ikke være mindre end sikkerhedsventilens indløbsdiameter, og den bør være så kort som muligt for at reducere rørledningsmodstanden og den momentkraft, som sikkerhedsventilens afgangsreaktionskraft udøver på kedelsamlingen.
Installation af sikkerhedsventil afgangsrør
For at minimere udløbsrørets påvirkning på sikkerhedsventilens ydeevne, skal følgende punkter bemærkes under installationen:
3.1 Den indvendige diameter af afgangsrøret skal være større end sikkerhedsventilens udløbsdiameter for at undgå for stort modtryk, som ville påvirke sikkerhedsventilens funktion;
3.2 Rørføringen bør understøttes tilstrækkeligt for at forhindre, at rørledningsspændinger (installationsspændinger og termisk belastning) tilføjes sikkerhedsventilen, hvilket ville påvirke sikkerhedsventilens ydeevne;
3.3 I princippet er det bedre for hver sikkerhedsventil at bruge et separat afgangsrør. Hvis to eller flere sikkerhedsventiler deler et fælles samlerør (samlerør), skal samlerøret have tilstrækkeligt udløbsareal, og ændringen i strømningsretningen, hvor afgangsrøret kommer ind i samlerøret, skal være så lille som muligt;
3.4 Udløbsrøret skal have passende drænhuller (grædehuller) for at forhindre ophobning af regn, sne, kondensat osv. inde i udløbsrøret;
3.5 Det er urimeligt, at vægten af afgangsrøret bæres af sikkerhedsventilens afgangsgrenrør; i stedet skal den understøttes af en dedikeret støttestruktur, som skal kunne forhindre rørledningen i at bevæge sig eller vibrere på grund af reaktionskraften, når sikkerhedsventilen løber ud.
Vejledning om justering af sikkerhedsventilens ydeevne
Sikkerhedsventilerne leveret af vores virksomhed er testet ved stuetemperatur i henhold til standardforskrifter (fabriksindstillet tryk er 3 bar). Der er dog en temperaturforskel mellem sikkerhedsventilens faktiske driftstilstand og rumtemperaturindstillingen, hvilket medfører en afvigelse i det indstillede tryk (åbningstryk) mellem rumtemperaturindstillingen og den aktuelle driftstilstand. Af denne grund skal sikkerhedsventiler med betydelige temperaturforskelle undergå varmejustering på stedet. Reguleringsindholdet involverer generelt justering af det indstillede tryk (åbningstryk) og justering af afgangstrykket.
Justering af indstillet tryk og afgangstryk

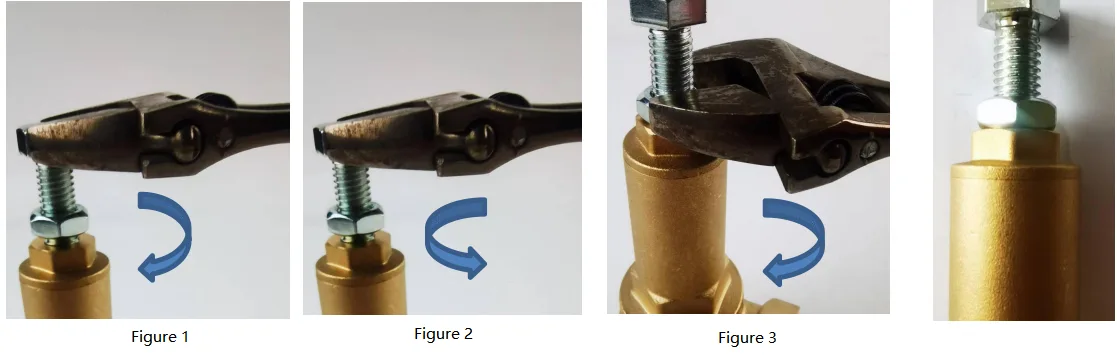

Løsn møtrikken; inden for fjederens specificerede arbejdstrykområde, drej skruen for at ændre fjederens kompressionsmængde og juster åbningstrykket. Ved justering skal du først langsomt øge sikkerhedsventilens indløbstryk for at få ventilen til at åbne to gange. Hvis åbningstrykket er for lavt (reducer først ventilens indløbstryk), drej justeringsskruen med uret (Figur 1). Hvis åbningstrykket er for højt, drejes justeringsskruen mod uret (Figur 2). Når den er justeret til det påkrævede åbningstryk, spændes møtrikken (Figur 3).
