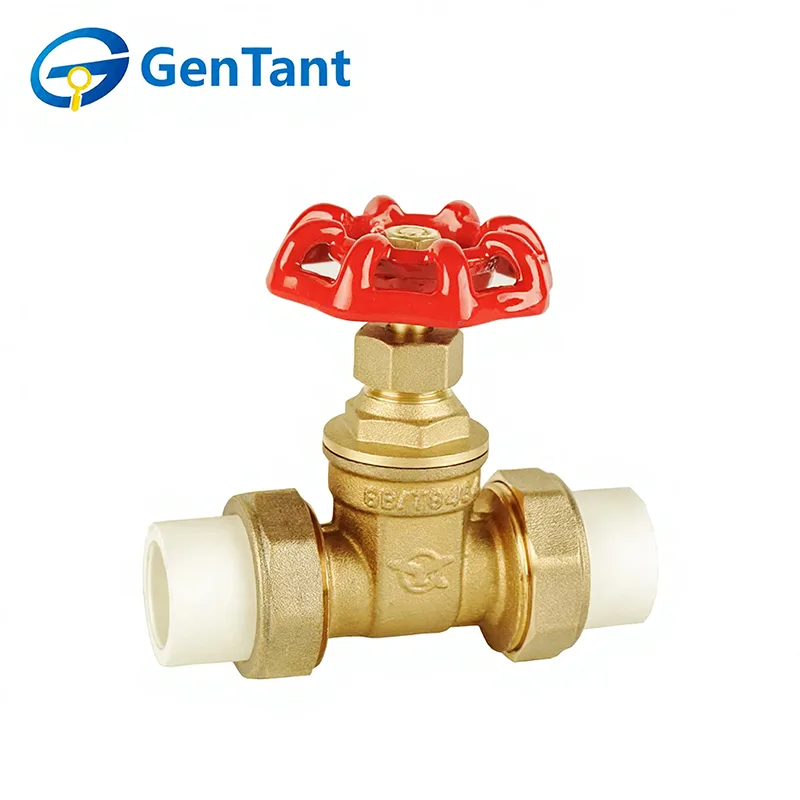

PPR Double Union Gate Ventil

En PPR Double Union Gate Valve er en integreret, vedligeholdelsesvenlig komponent designet specielt til polypropylen random copolymer (PPR) rørsystemer. Dens primære funktion er at give pålidelig on/off flowkontrol for væsker i rørledningen. Ventilen fungerer via en lineær bevægelsesport, der åbner helt for at tillade uhindret flow eller lukker helt for at danne en tæt forsegling. Det definerende "double union"-design inkorporerer to adskillelige omløbermøtrikker på hver side af ventilhuset, hvilket muliggør nem installation, fjernelse og fremtidig service uden behov for at skære PPR-rørene over. Denne funktion er afgørende for systemvedligeholdelse, komponentudskiftning og modifikationer i bolig- og kommercielle VVS, vanddistribution og strålevarmeapplikationer.

Produktfunktion og anvendelse

PPR Double Union Gate Valve er designet til pålidelig afspærringskontrol i plastrørsystemer. Den har et korrosionsbestandigt PPR-hus og dobbelte tilslutningsforbindelser, hvilket tillader nem installation, fjernelse og vedligeholdelse uden at skære i rør. Den glatte portdrift sikrer lav strømningsmodstand og god tætning, når den er helt åben eller lukket.

Denne ventil er meget udbredt i varmt- og koldtvandsforsyningssystemer, HVAC-installationer og bolig- eller kommercielle VVS, hvor holdbarhed, lækagefri ydeevne og bekvem service er påkrævet.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

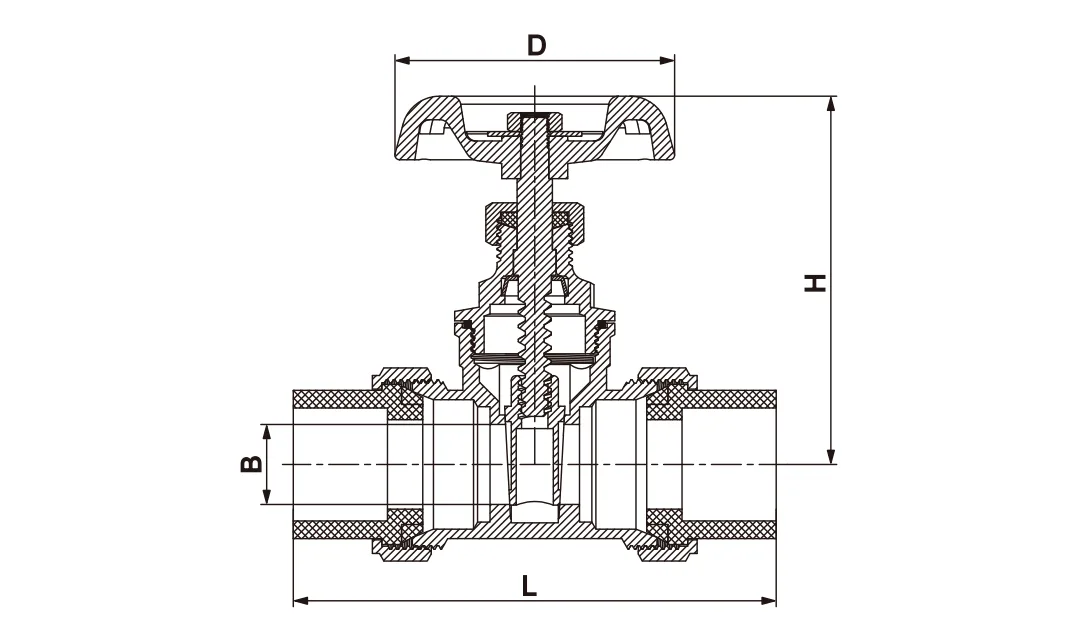

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For port- og kugleventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

PPR Double Union Gate-ventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Håndtag, håndtagsmøtrik, pakning, pakning, pakningsmøtrik.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
