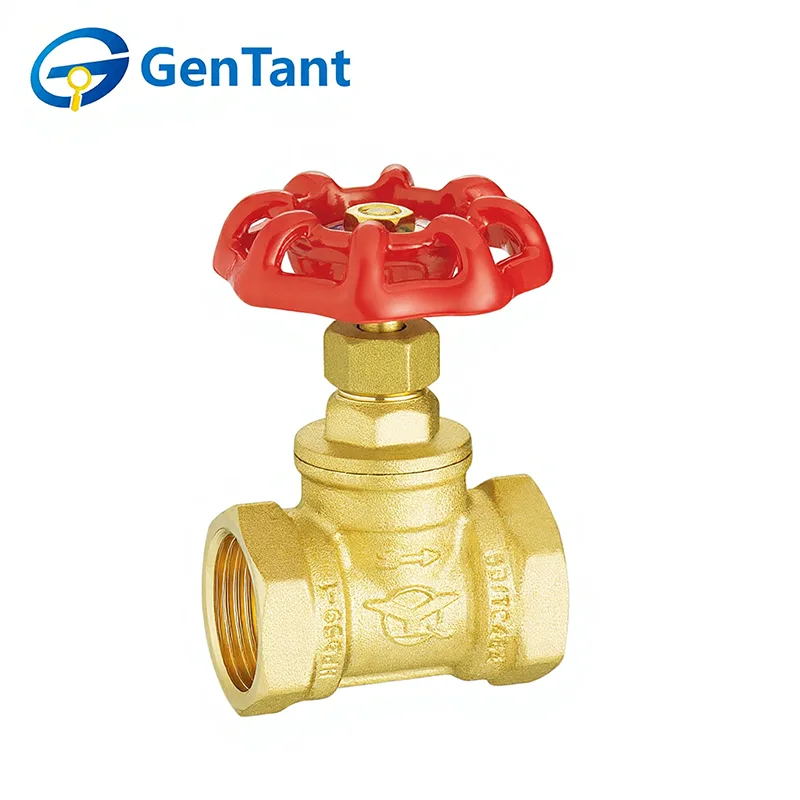

Medium-Duty kugleventil

Medium-Duty Globe Valve er en grundlæggende flowkontrolenhed designet til pålidelig drosling, regulering og on/off service i væskesystemer. Dens funktion er centreret om dets unikke indre design: Væske strømmer i en "S"-bane og styres af en skive eller prop, der bevæger sig vinkelret på en stationær sædering. Dette giver præcis modulering af flowhastighed, god afspærringsevne og fin kontrol over tryk og volumen. Konstrueret til robust ydeevne uden ekstreme forhold, er den ideel til afbalancering, isolering og regulering af vand, damp, olie eller gas i kommercielle bygninger, industrianlæg og HVAC-systemer, hvor hyppig justering eller pålidelig tætning er påkrævet.

Produktfunktion og anvendelse

Medium-Duty Globe-ventiler er konstrueret til præcision i kommercielle HVAC- og brugsvandssystemer. Nøglefunktioner inkluderer en robust sfærisk krop og en bevægelig skive, der giver mulighed for nøjagtig drosling og pålidelig afbrydelse under svingende tryk. De anvendes i vid udstrækning til afbalancering af varme-/kølekredsløb, regulering af kedelfødevand og styring af dampledninger. Deres holdbare design sikrer stabil flowkontrol og langsigtet sikkerhed for moderne bygningsinfrastruktur.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

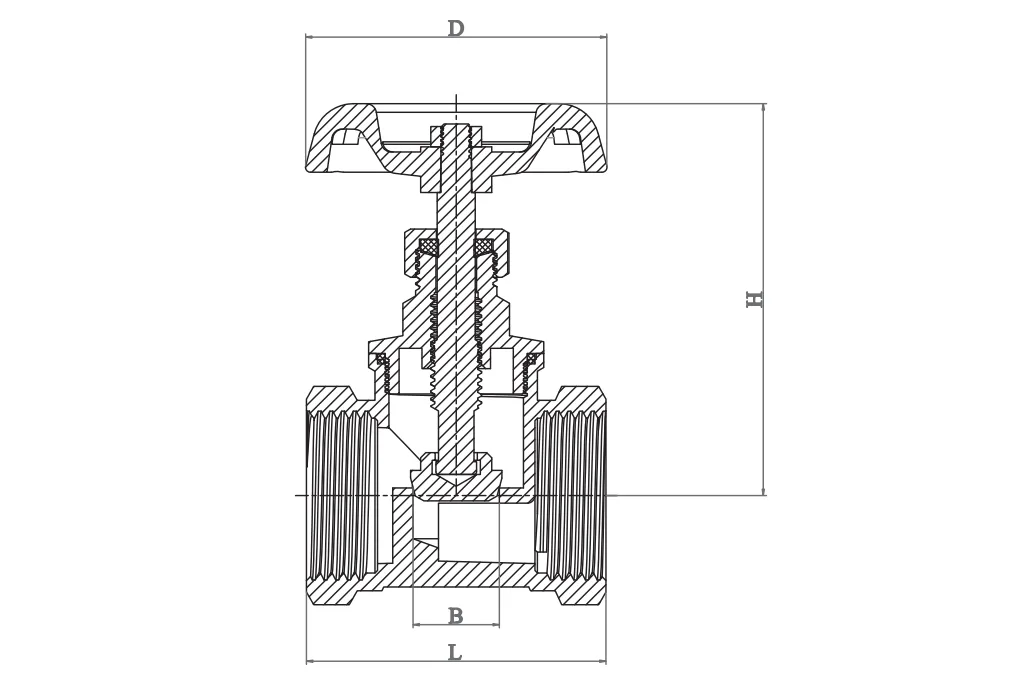

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For medium-duty kugleventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

Port- og kugleventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en Medium-Duty Globe Valve om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer:

Kugleventiler: Håndtag, håndtagsmøtrik, pakning, pakning, pakmøtrik, skive og sæde.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
