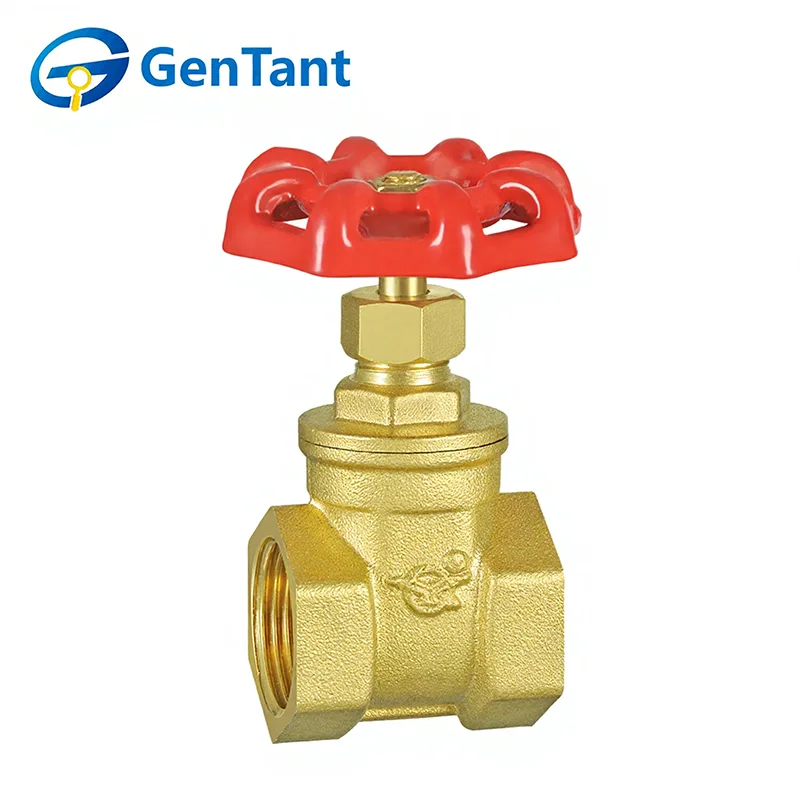

Mellemkrævende portventil

En medium-duty portventil er en alsidig og holdbar lineær bevægelsesventil designet til pålidelig isoleringsservice i en bred vifte af væskehåndteringssystemer. Dens primære funktion er at give en fuld, uhindret, lineær strømningsbane, når den er helt åben, og en fuldstændig afspærring, når den er helt lukket. Dette opnås ved at hæve eller sænke en solid port, eller kile, vinkelret på flowet, hvilket skaber en tæt tætning mod ventilsæderne. Konstrueret til robust ydeevne uden de ekstreme tryk- og temperaturkrav fra tunge applikationer, er den ideel til on/off kontrol af vand, olie, gas og damp i kommunale, kommercielle og industrielle omgivelser, og tilbyder lav strømningsmodstand og lang levetid, når den betjenes korrekt.

Produktfunktion og anvendelse

En skydeventil med middel belastning er designet til pålidelig on/off-kontrol i rørsystemer med moderat tryk. Den har en robust krop, stigende eller ikke-stigende frempindsmuligheder og en tætsluttende låge for minimalt tryktab, når den er helt åben. Velegnet til vand-, olie-, gas- og lavtryksdampapplikationer, er det meget brugt i industrielle, kommercielle og kommunale systemer til isolering, distribution og proceskontrol, hvor hyppig drift ikke er påkrævet.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand

Driftstemperatur: -10°C ≤ T ≤ 100°C

Gevind er i overensstemmelse med ISO 228 standard

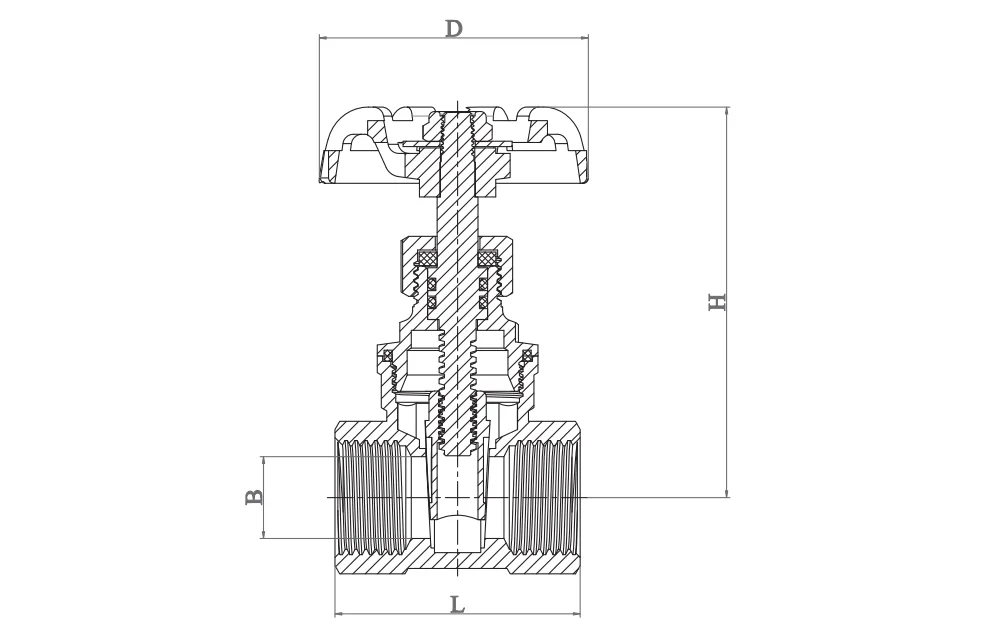

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden medium-duty portventilen tages i brug, skal du cykle den helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For port- og kugleventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

Medium-Duty portventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Håndtag, håndtagsmøtrik, pakning, pakning, pakningsmøtrik.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
