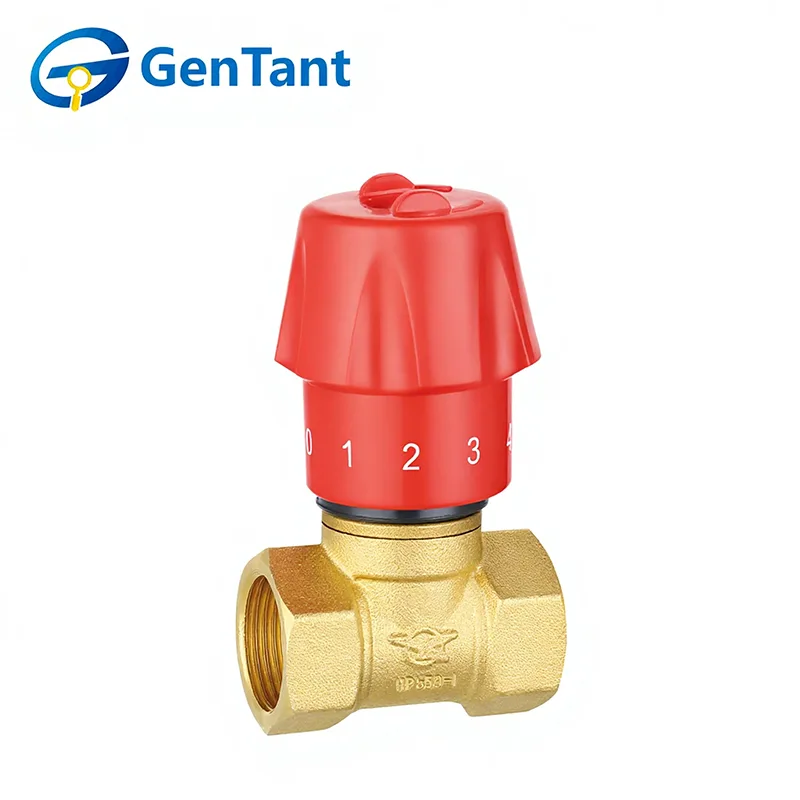

Flow Control Globe Ventil

En Flow Control Globe Valve er en præcisionskonstrueret enhed designet til nøjagtig modulering og regulering af væskeflowet i et rørsystem. Dens kernefunktion er at give finjusteret, stabil kontrol over flowhastighed, tryk og volumen i stedet for blot at fungere som en tænd/sluk-enhed. Dette opnås gennem sin karakteristiske indre struktur, hvor skiven eller proppen bevæger sig lineært vinkelret på sædet, hvilket giver mulighed for progressiv begrænsning eller åbning af strømningsvejen. Dette design tilbyder fremragende droslingskarakteristika, hvilket gør det muligt for operatører at indstille og opretholde et ønsket flow-niveau præcist. Det er essentielt i applikationer, der kræver konstant flowstyring, såsom balancering i HVAC hydroniske systemer, processtyring i industrielle omgivelser og trykregulering i vanddistributionsnetværk.

Produktfunktion og anvendelse

Flow Control Globe-ventiler er konstrueret til højpræcisionsregulering og modulering i kommercielle og private vandsystemer. Deres primære egenskab er et unikt internt plug-and-sæde-design, der giver mulighed for finjusterede justeringer af flowhastigheder og tryk. Disse ventiler er essentielle til afbalancering af HVAC-sløjfer, styring af kedelfødevand og styring af kemikaliedosering i vandbehandling. Deres evne til at opretholde et stabilt flow under varierende forhold sikrer systemets effektivitet og forhindrer slid på udstyr.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -20°C ≤ T ≤ 150°C

Gevind er i overensstemmelse med ISO 228 standard

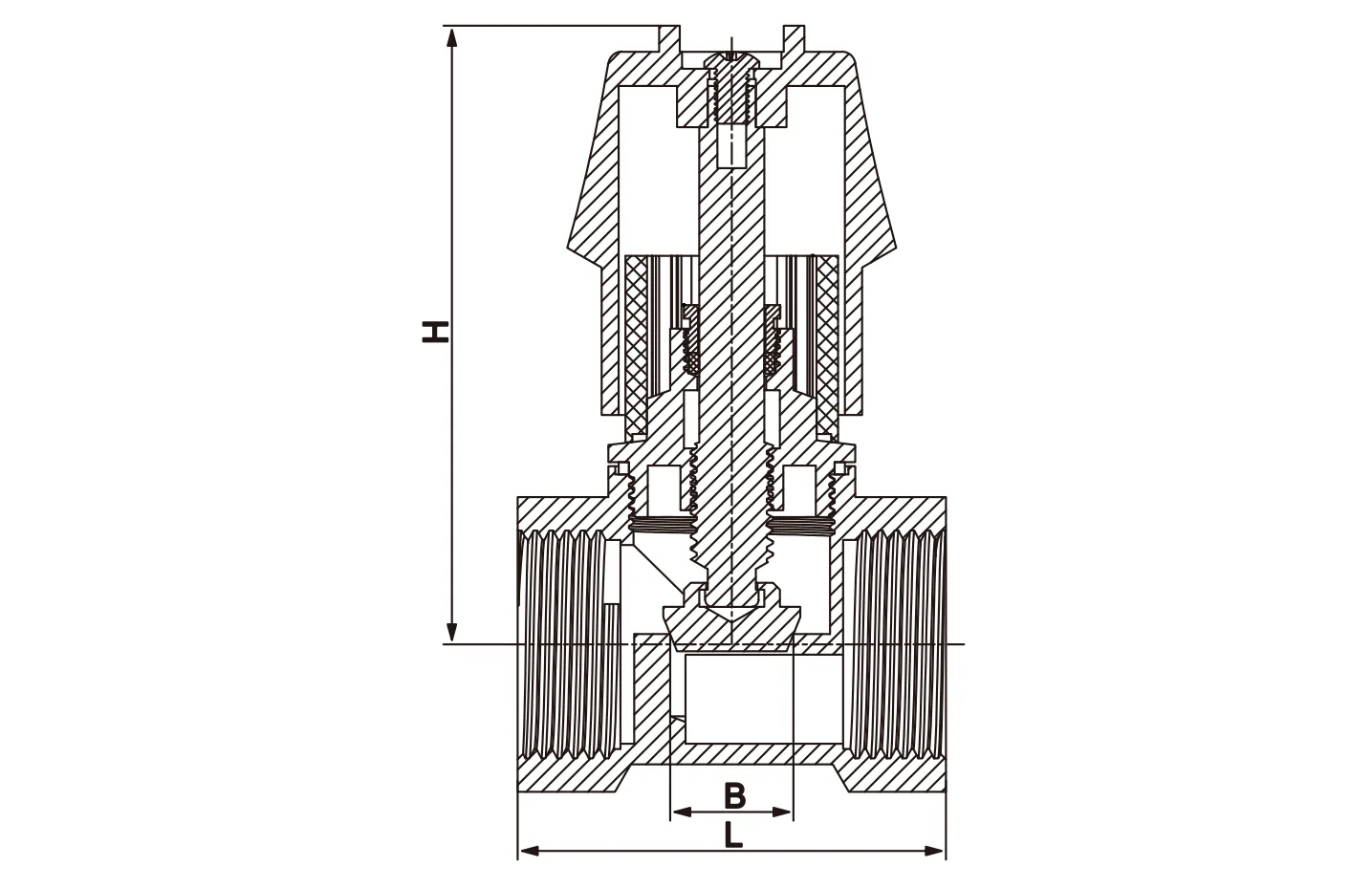

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For Flow Control Globe-ventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

Port- og kugleventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, spænd pakningsmøtrikken med uret med ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer:

Kugleventiler: Håndtag, håndtagsmøtrik, pakning, pakning, pakmøtrik, skive og sæde.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
