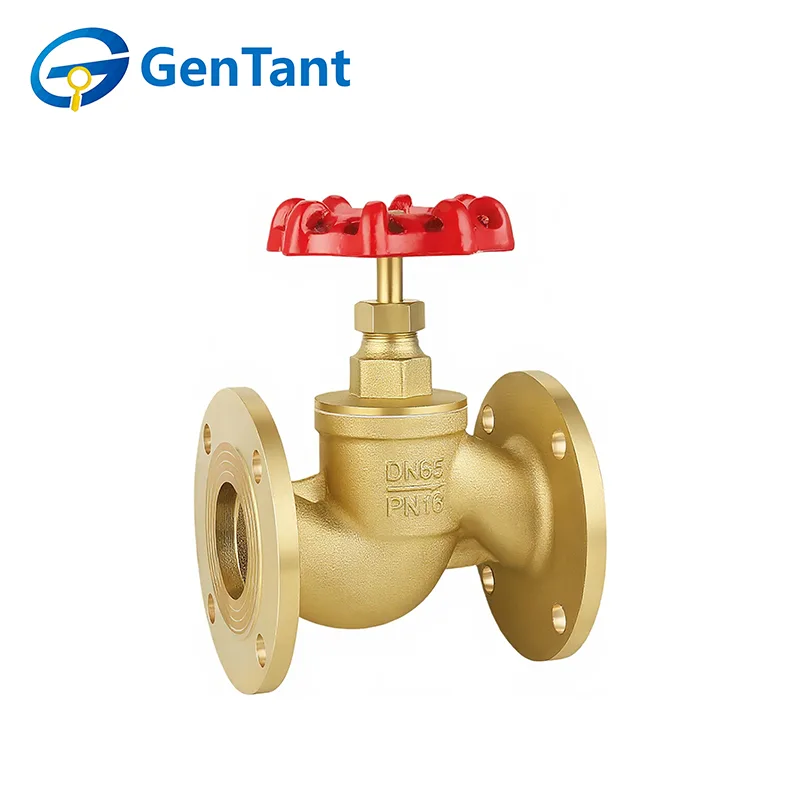

Kugleventil med flange

En flangeventil er en robust industriel flowkontrolenhed, der er kendetegnet ved sine flangede ender, som letter en sikker, boltet forbindelse til rørledningsflanger. Dens kernefunktion er at give præcis drosling, regulering og pålidelig lukning af væskeflow. Ventilen fungerer via en lineær bevægelsesstang, der sænker en skive eller prop vinkelret på en fast sædering, hvilket skaber en karakteristisk ændring i strømningsretningen (ofte en "S"-bane). Dette design giver mulighed for finjusteret flowkontrol og positiv forsegling. Flangeforbindelsen gør den velegnet til højintegritet, lækagebestandige installationer i mellem- til højtrykssystemer, der findes i elproduktion, kemisk behandling, olie og gas og store HVAC-applikationer.

Produktfunktion og anvendelse

Flanged Globe Valve udmærker sig ved sine boltede endeforbindelser, hvilket sikrer en højstyrke, lækagesikker tætning og nem installation i større rørnetværk. Dens primære egenskab er Z-kroppsdesignet, der giver enestående gasspjældsnøjagtighed og pålidelig sluk. I bolig- og kommercielle sektorer bruges det i vid udstrækning til hovedvandledninger, HVAC-kølesystemer og kedelfødevandskontrol, hvor hyppig vedligeholdelse og stabil flowregulering er afgørende.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -20°C ≤ T ≤ 150°C

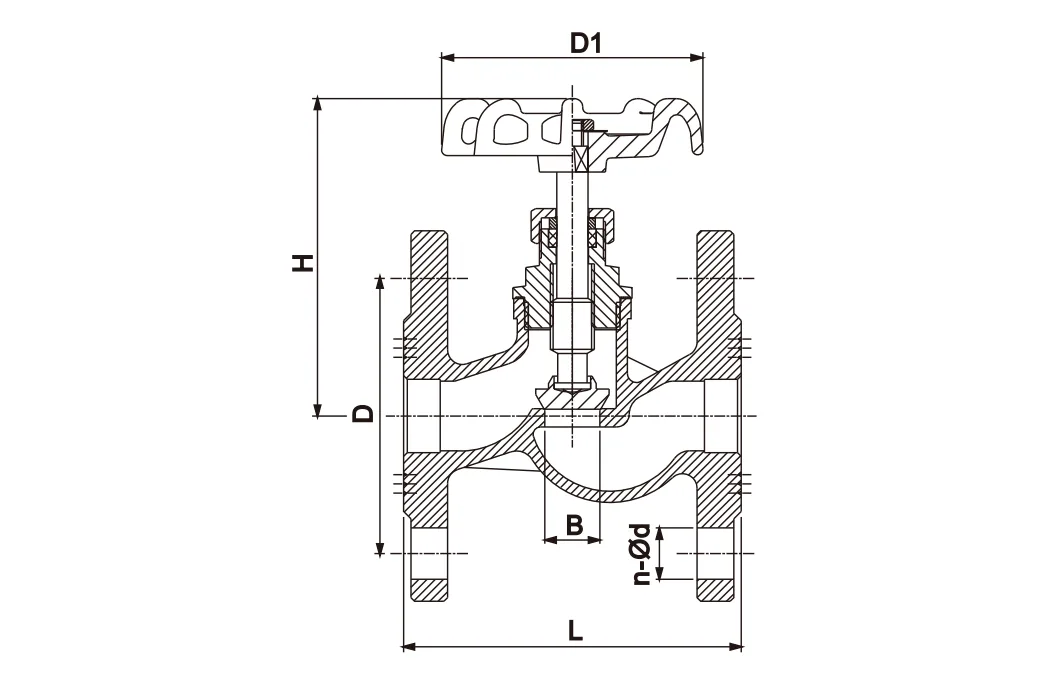

Produktets dimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at den flangede kugleventils tryk- og temperaturklassificeringer er egnede til de tilsigtede serviceforhold.

5. Inden ventilen tages i brug, skal den køres helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

7. For port- og kugleventiler anbefales det at installere med spindlen lodret og betjeningshåndtaget ovenpå.

Betjeningsvejledning

1. Port- og kugleventiler betjenes manuelt. Drej håndtaget mod uret for at åbne og med uret for at lukke.

Eftersyn og vedligeholdelse

2. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cyklus af ventilen fra åben til lukket.

3.Hvis der opstår en pakningslækage, stram pakningsmøtrikken med uret ca. en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

4.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer:

Kugleventiler: Håndtag, håndtagsmøtrik, pakning, pakning, pakmøtrik, skive og sæde.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.
