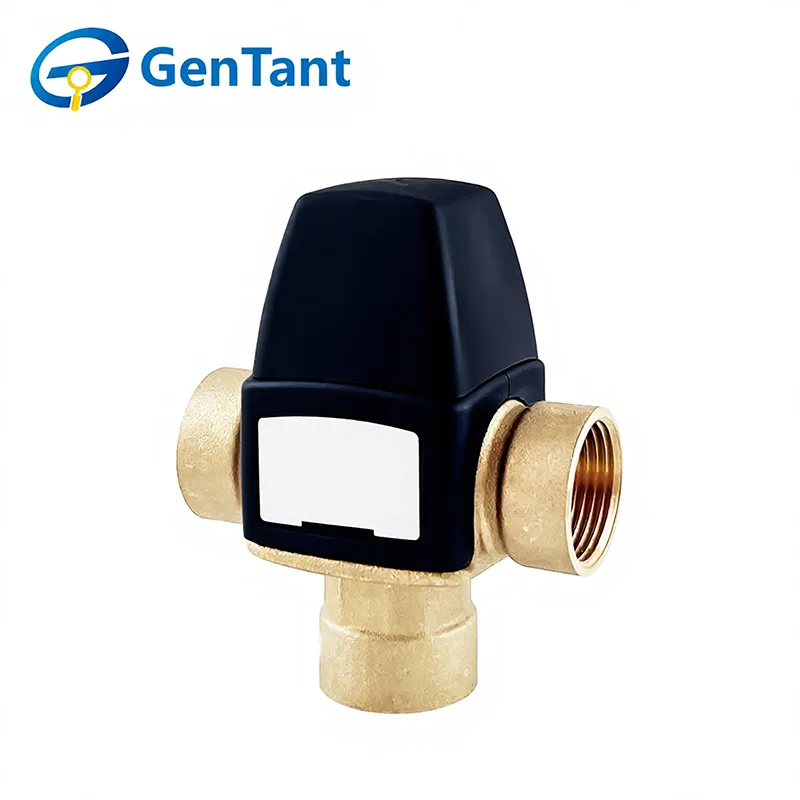

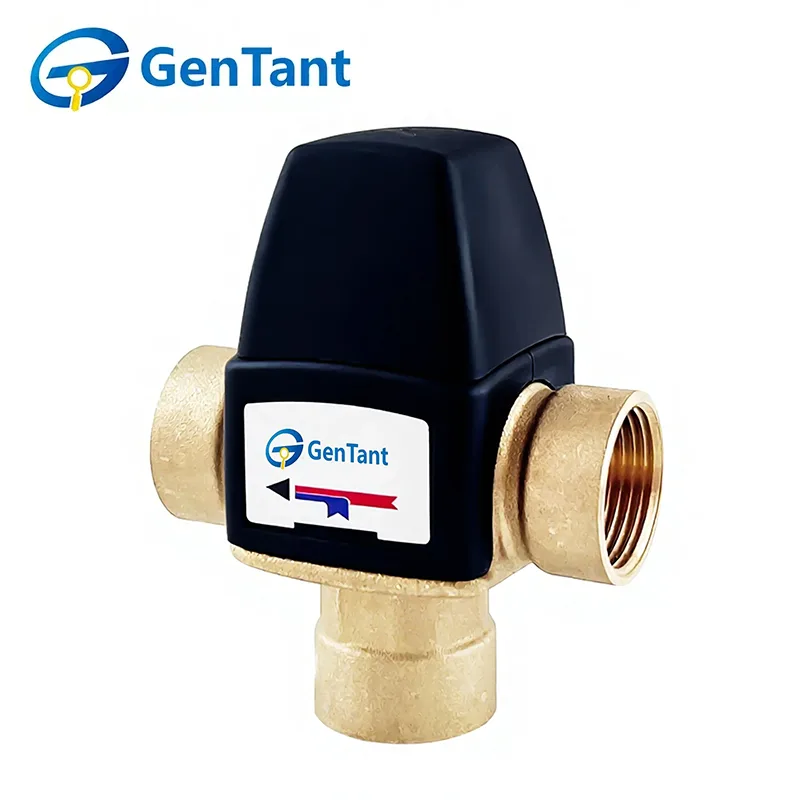

Termostatisk blandeventil med vandudløb på siden
Termostatiske blandingsventiler (TMV'er) er kritiske sikkerhedsanordninger designet til at levere blandet vand ved en forudindstillet, stabil temperatur, hvilket forhindrer skoldning og termisk chok. Som en professionel producent af termostatisk blandeventil med sidevandsudløb, udnytter GenTant sit avancerede R&D og testlaboratorium til at sikre produktkvalitet og drive innovation. Ved at bruge præcisionsudstyr verificerer vi nøje hver ventils ydeevne, hvilket garanterer langsigtet pålidelighed og ensartet sikkerhed. Vores forpligtelse til omhyggelig konstruktion og kontinuerlig udvikling giver os mulighed for at skabe den næste generation af intelligente, holdbare ventilløsninger. Vi leverer højkvalitets TMV'er, der tilbyder overlegen temperaturkontrol, forbedret brugersikkerhed og robust ydeevne til bolig- og kommercielle applikationer.
Produktfunktion og anvendelse
1.1. GenTant termostatisk blandeventil med vandudløb på siden er designet til at opretholde en given væsketemperatur i varmtvandssystemer til boliger (DHW) og gulvvarmesystemer.
1.2. Termostatiske blandeventiler er udstyret med et sikkerhedssystem mod skoldning med kogende vand (ventilen lukker for den blandede væskestrøm, hvis der ikke er koldtvandsforsyning).
1.3. Den konstante temperatur på det blandede vand indstilles med ventilens justeringsknap inden for det fastsatte temperaturområde.
tekniske specifikationer
|
INGEN |
Karakteristisk |
Værdi |
|
1 |
Arbejdsvæskes maksimale temperatur, °С |
95 |
|
2 |
Maksimalt arbejdstryk, bar |
10 |
|
3 |
Maksimalt differenstryk, bar |
2 |
|
4 |
Nøjagtighed, °С |
±2 |
|
5 |
Temperaturområde, °С |
30-65 |
|
6 |
Arbejdsmedium |
Vand, vandig opløsning af glykoler med koncentration op til 40 % |
|
7 |
Anbefalet arbejdstryk, bar |
1-5 |
|
8 |
Nominel diameter, mm |
15-20 |
|
9 |
Nominel flowhastighed, m³/h |
1,8 -2,0 |
Produktdesign og materialer

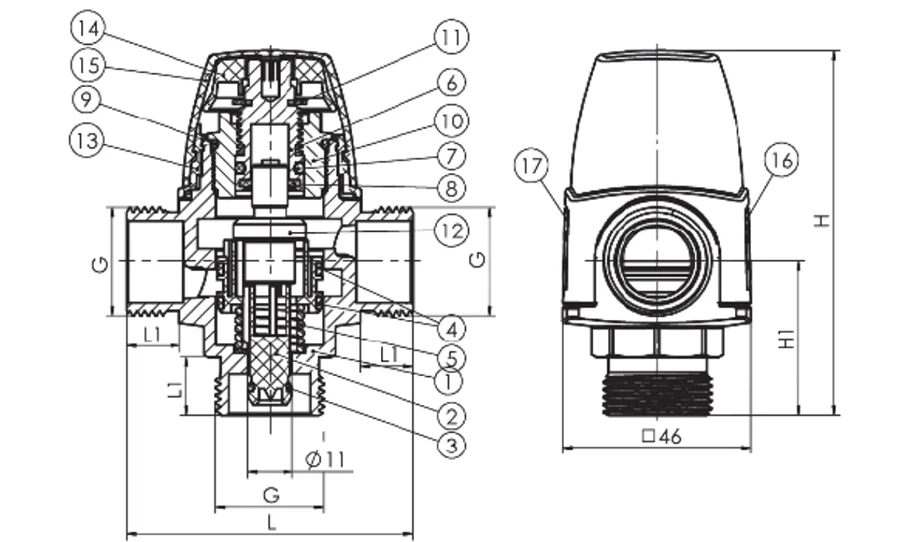

Termostatisk blandeventil med vandudløb på siden (hungevind)
|
№ |
Varens navn |
Antal, stk |
Materiale |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
Stempel |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Forår |
1 |
S304-WPB |
|
6 |
Ventilspindel |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Pakning |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Ventilsæde |
1 |
CW617N |
|
11 |
Holdering |
1 |
S304 |
|
12 |
Termoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilhus |
1 |
NYLON |
|
14 |
Justeringsknap |
1 |
NYLON |
|
15 |
Beskyttelseshætte |
1 |
NYLON |
|
16 |
Klistermærke |
1 |
- |
|
17 |
Klistermærke |
1 |
- |
Dimensioner
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vægt, g |
|
15 |
1/2 |
11.2 |
74 |
11 |
13 |
91 |
39.5 |
450 |
|
20 |
3/4 |
11.2 |
78 |
11.5 |
13 |
93 |
42.5 |
445 |
Termostatisk blandeventil med vandudløb på siden (udv. gevind)
|
№ |
Varens navn |
Antal, stk |
Materiale |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
Stempel |
1 |
PPS |
|
3 |
O-ring |
1 |
EPDM |
|
4 |
O-ring |
1 |
EPDM |
|
5 |
Forår |
1 |
S304-WPB |
|
6 |
Ventilspindel |
1 |
CW617N |
|
7 |
O-ring |
1 |
EPDM |
|
8 |
Pakning |
1 |
EPDM |
|
9 |
O-ring |
1 |
EPDM |
|
10 |
Ventilsæde |
1 |
CW617N |
|
11 |
Holdering |
1 |
S304 |
|
12 |
Termoelement |
1 |
H62+CW617N+S304 |
|
13 |
Ventilhus |
1 |
NYLON |
|
14 |
Justeringsknap |
1 |
NYLON |
|
15 |
Beskyttelseshætte |
1 |
NYLON |
|
16 |
Klistermærke |
1 |
- |
|
17 |
Klistermærke |
1 |
- |
Dimensioner
|
DN |
G |
OA/DA |
L |
L1 |
L2 |
H |
H1 |
Vægt, g |
|
15 |
1/2 |
69 |
13 |
90 |
37.5 |
435 |
52.5 |
500 |
|
20 |
3/4 |
70 |
13 |
90 |
37.5 |
440 |
52.5 |
495 |
Installations- og betjeningsvejledning
3.1. For at sikre korrekt drift af den termostatiske blandeventil med vandudløb på siden, er det nødvendigt at sikre sig, at der ikke er forurenende stoffer i rørledningen før installation. Det anbefales at installere et filter ved systemindgangen.
3.2. Blanderens krop angiver (se figuren nedenfor):
varmtvandsindtag med rød farve;
koldt vandindtag med blå farve;
blandet vandudtag med rød-blå.

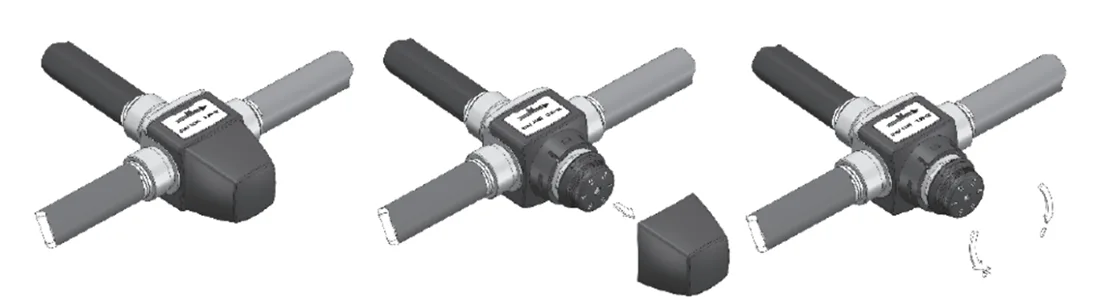

3.3. Vandtemperaturen ved udløbet af den termostatiske blandeventil indstilles med justeringsknappen i overensstemmelse med nedenstående tabel.
|
Håndtagsposition |
Blandingstemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Brug af håndtagsnøgler under ventilinstallation er ikke tilladt.
3.5. Gevindforbindelser skal udføres med FUM (fluoroplastisk tætningsmateriale) eller VVS polyamidgevind som tætningsmateriale.
3.6. Når du installerer ventilen, må du ikke overskride de drejningsmomentværdier, der er angivet i tabellen:
|
Tråd, tomme |
Maksimalt drejningsmoment (gevind), Nm |
|
1/2" |
30 |
|
3/4" |
40 |
3.7. Eksempler på installationsordninger for varmt brugsvand og opvarmning ved hjælp af termostatiske blandeventiler:

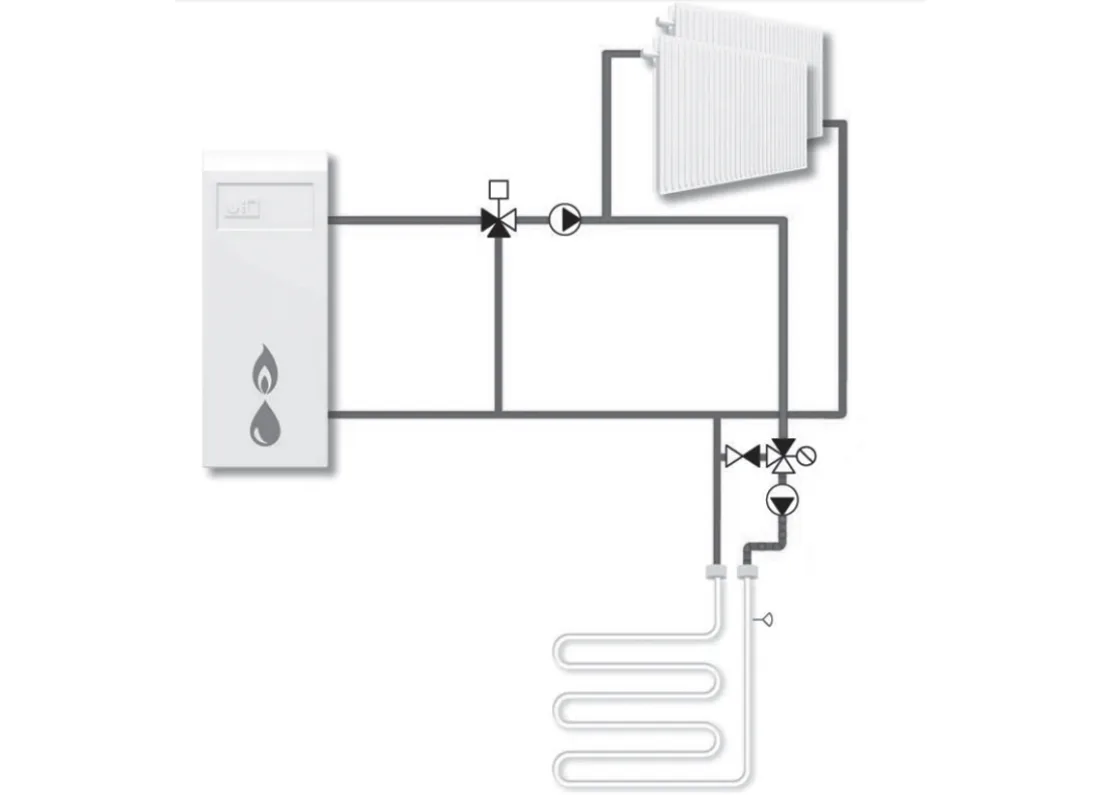

Eksempel 1

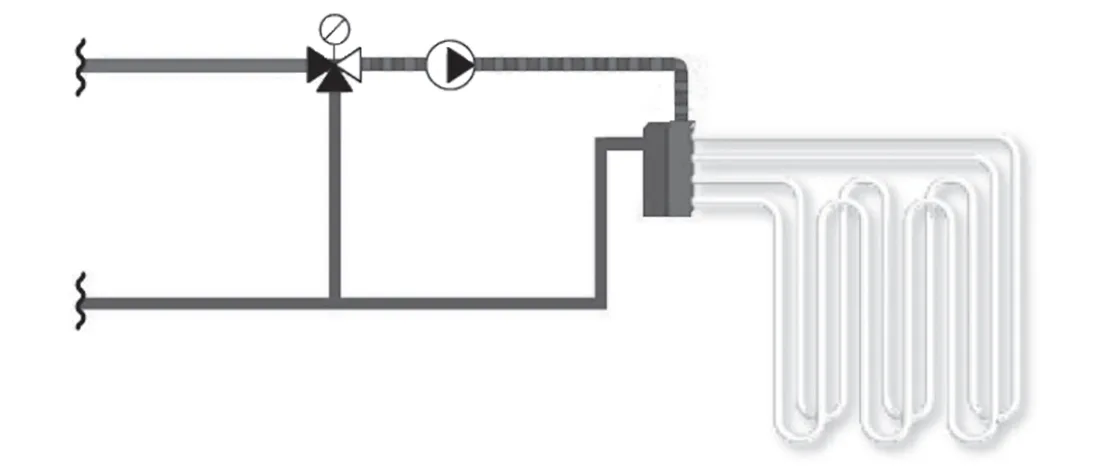

Eksempel 2

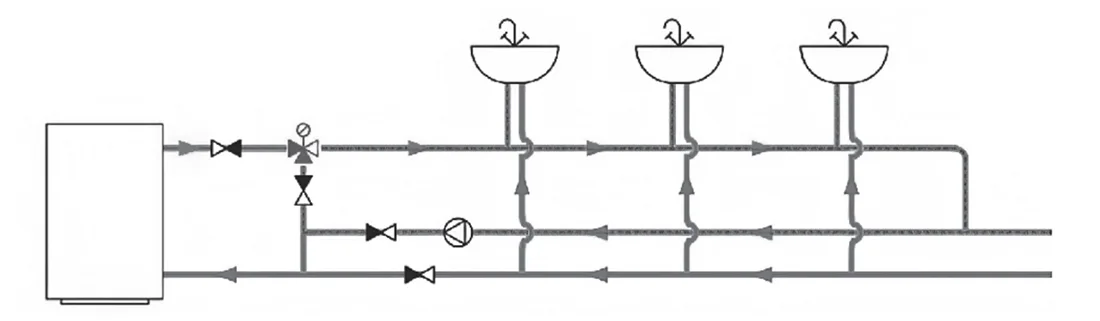

Eksempel på varmt vand
Drift og teknisk vedligeholdelse
4.1. Den termostatiske blandeventil skal betjenes ved det tryk og den temperatur, der er angivet i tabellen med tekniske specifikationer.
4.2. Reparation og udskiftning af ventilen er kun tilladt, når varmeoverførselsvæsken er blevet drænet.
