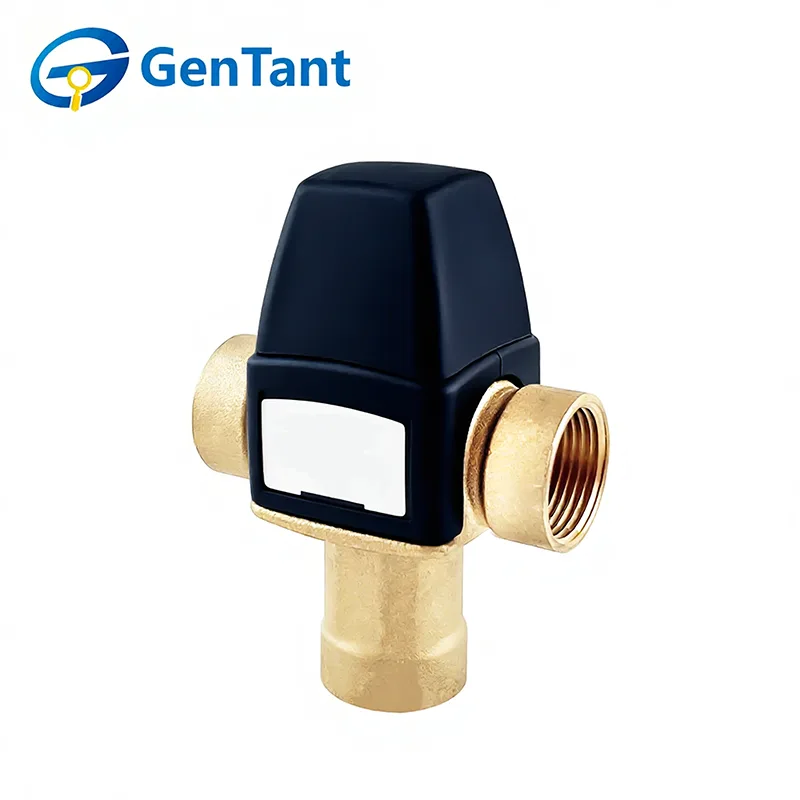

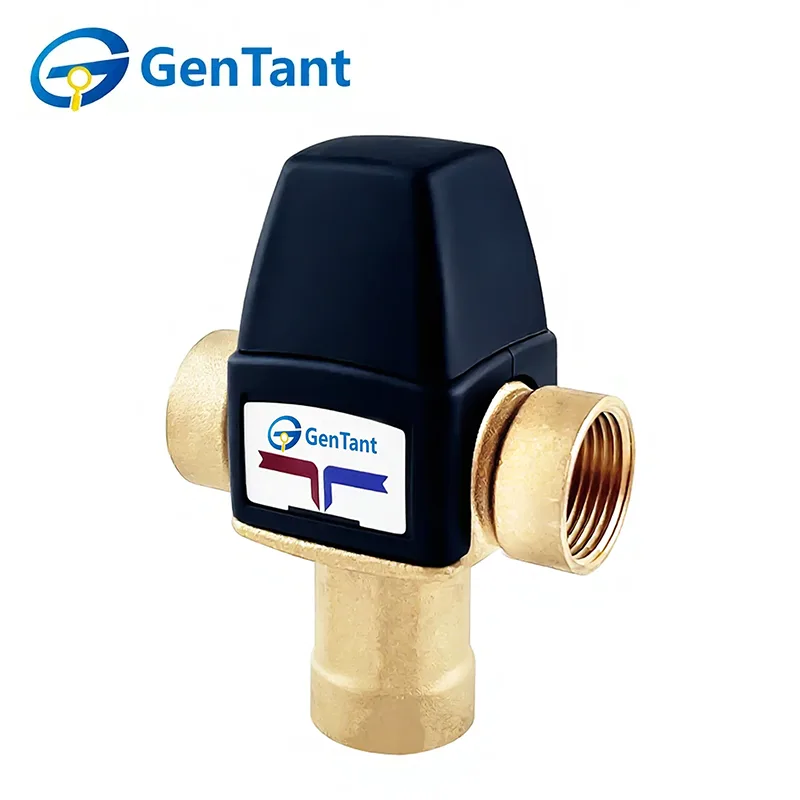

Termostatisk blandeventil med bundvandsudløb
GenTant, en professionel producent af temperaturreguleringsventiler i over to årtier, leverer præcision termostatisk blandeventil med bundvandsudløb globalt. Vi inviterer dig til at gennemgå vores tekniske data, anmode om prøver eller diskutere dine ansøgningsbehov for at købe pålidelige, omkostningseffektive løsninger til dine projekter.
Vores robuste ventiler (ved hjælp af CW617N messing) blander automatisk varmt og koldt vand for at sikre sikre, stabile temperaturer for varmt brugsvand (DHW) og gulvvarmesystemer, hvilket effektivt forhindrer skoldningsrisici. Konstrueret til høj nøjagtighed (±2℃） og holdbarhed, GenTant termostatisk blandingsventil med bundvandsudløb er specificeret af ingeniører verden over.
Produktfunktion og anvendelse
1.1. GenTant termostatisk blandeventil med bundvandsudløb er designet til at opretholde en given væsketemperatur i varmtvandssystemer til husholdningsbrug (DHW) og gulvvarmesystemer.
1.2. Termostatiske blandeventiler er udstyret med et sikkerhedssystem mod skoldning med kogende vand (ventilen lukker for den blandede væskestrøm, hvis der ikke er koldtvandsforsyning).
1.3. Den konstante temperatur på det blandede vand indstilles med ventilens justeringsknap inden for det fastsatte temperaturområde.
tekniske specifikationer
|
INGEN |
Karakteristisk |
Værdi |
|
1 |
Arbejdsvæskes maksimale temperatur, °С |
95 |
|
2 |
Maksimalt arbejdstryk, bar |
10 |
|
3 |
Maksimalt differenstryk, bar |
2 |
|
4 |
Nøjagtighed, °С |
±2 |
|
5 |
Temperaturområde, °С |
30-65 |
|
6 |
Arbejdsmedium |
Vand, vandig opløsning af glykoler med koncentration op til 40 % |
|
7 |
Anbefalet arbejdstryk, bar |
1-5 |
|
8 |
Nominel diameter, mm |
15-20 |
|
9 |
Nominel flowhastighed, m³/h |
1,8 -2,0 |

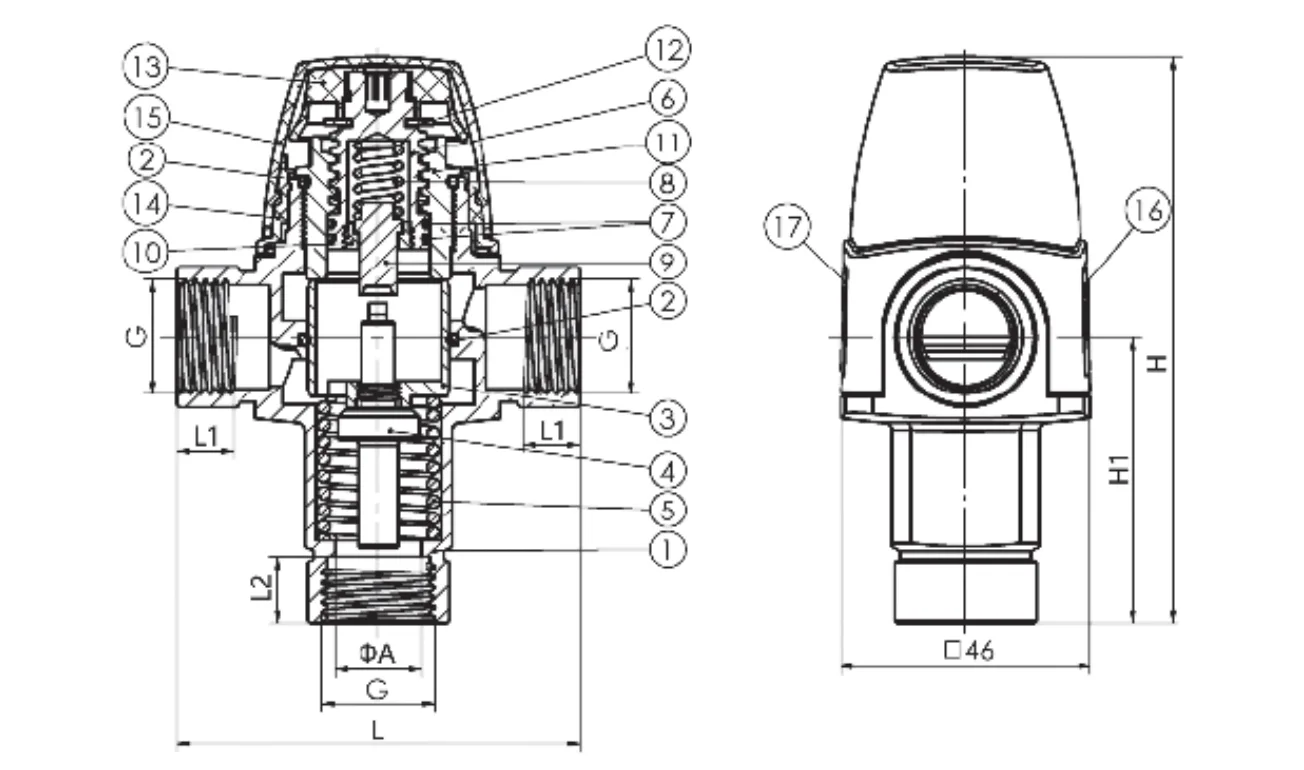

Produktdesign og materialer
Termostatisk blandeventil med bundvandsudløb (hungevind)
|
№ |
Varens navn |
Antal, stk |
Materiale |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Stempel |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Forår |
1 |
S304-WPB |
|
6 |
Justeringsskrue |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Forår |
1 |
S304-WPB |
|
9 |
Stilk |
1 |
CW617N |
|
10 |
Stængel guide |
1 |
CW617N |
|
11 |
Ventilsæde |
1 |
CW617N |
|
12 |
Holdering |
1 |
S304 |
|
13 |
Ventilhus |
1 |
NYLON |
|
14 |
Justeringsknap |
1 |
NYLON |
|
15 |
Beskyttelseshætte |
1 |
NYLON |
|
16 |
Klistermærke |
1 |
- |
|
17 |
Klistermærke |
1 |
- |
Dimensioner
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vægt, g |
|
15 |
1/2 |
16 |
74 |
11 |
12 |
104 |
52.5 |
500 |
|
20 |
3/4 |
17 |
78 |
11 |
11 |
104 |
52.5 |
495 |
Termostatisk blandeventil med bundvandsudløb (udv. gevind)
|
№ |
Varens navn |
Antal, stk |
Materiale |
|
1 |
Ventilhus |
1 |
CW617N |
|
2 |
O-ring |
2 |
EPDM |
|
3 |
Stempel |
1 |
CW617N |
|
4 |
Termoelement |
1 |
H62+CW617N+S304 |
|
5 |
Forår |
1 |
S304-WPB |
|
6 |
Justeringsskrue |
1 |
CW617N |
|
7 |
O-ring |
2 |
EPDM |
|
8 |
Forår |
1 |
S304-WPB |
|
9 |
Stilk |
1 |
CW617N |
|
10 |
Stængel guide |
1 |
CW617N |
|
11 |
Ventilsæde |
1 |
CW617N |
|
12 |
Holdering |
1 |
S304 |
|
13 |
Ventilhus |
1 |
NYLON |
|
14 |
Justeringsknap |
1 |
NYLON |
|
15 |
Beskyttelseshætte |
1 |
NYLON |
|
16 |
Klistermærke |
1 |
- |
|
17 |
Klistermærke |
1 |
- |
Dimensioner
|
DN |
G |
φA |
L |
L1 |
L2 |
H |
H1 |
Vægt, g |
|
15 |
1/2 |
69 |
12.5 |
104 |
51.5 |
425 |
52.5 |
500 |
|
20 |
3/4 |
69 |
12.5 |
104 |
51.5 |
440 |
52.5 |
495 |
Installations- og betjeningsvejledning
3.1. For at sikre korrekt drift af den termostatiske blandeventil er det nødvendigt at sikre sig, at der ikke er forurening i rørledningen før installation. Det anbefales at installere et filter ved systemindgangen.
3.2. Blanderens krop angiver (se figuren nedenfor):
varmtvandsindtag med rød farve;
koldt vandindtag med blå farve;
blandet vandudtag med rød-blå.

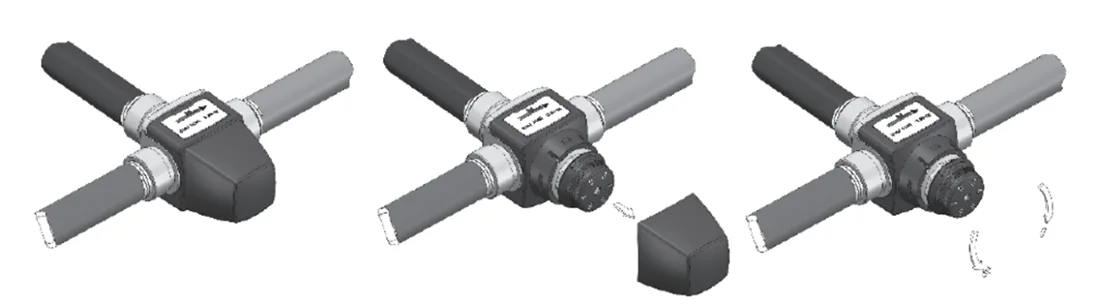

3.3. Vandtemperaturen ved udløbet af den termostatiske blandeventil indstilles med justeringsknappen i overensstemmelse med nedenstående tabel.
|
Håndtagsposition |
Blandingstemperatur, °C |
|
1 |
30 |
|
2 |
37 |
|
3 |
43 |
|
4 |
51 |
|
5 |
58 |
|
6 |
65 |
3.4. Brug af håndtagsnøgler under ventilinstallation er ikke tilladt.
3.5. Gevindforbindelser skal udføres med FUM (fluoroplastisk tætningsmateriale) eller VVS polyamidgevind som tætningsmateriale.
3.6. Når du installerer ventilen, må du ikke overskride de drejningsmomentværdier, der er angivet i tabellen:
|
Tråd, tomme |
Maksimalt drejningsmoment (gevind), Nm |
|
1/2" |
30 |
|
3/4" |
40 |

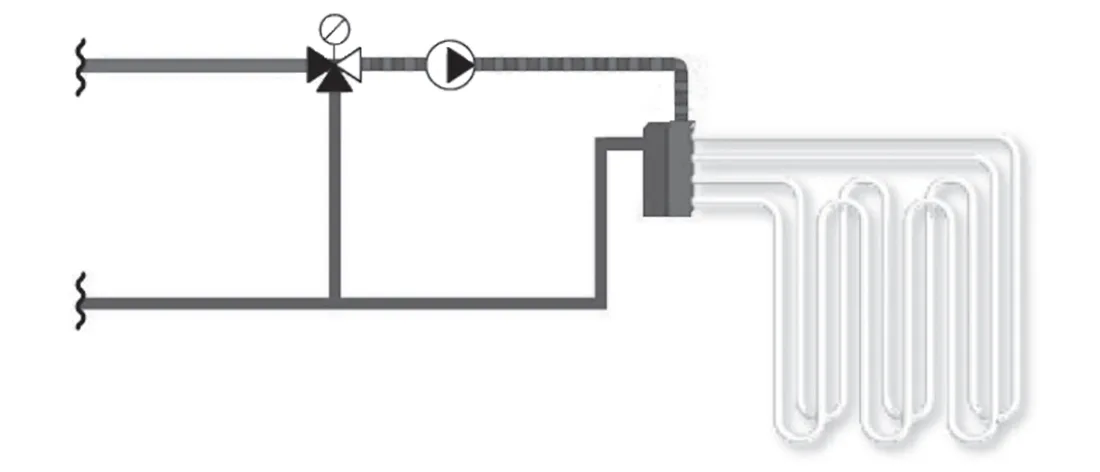

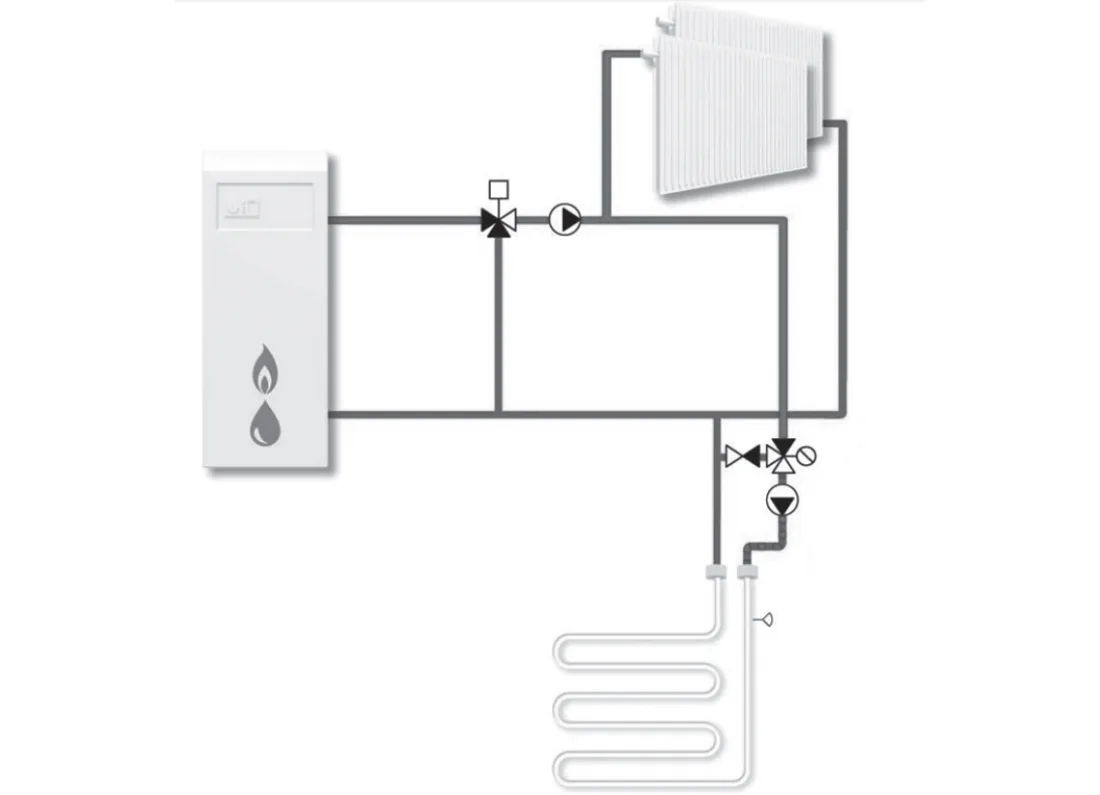

3.7. Eksempler på installationsordninger for varmt brugsvand og opvarmning ved hjælp af termostatiske blandeventiler:
Eksempel 1
Eksempel 2

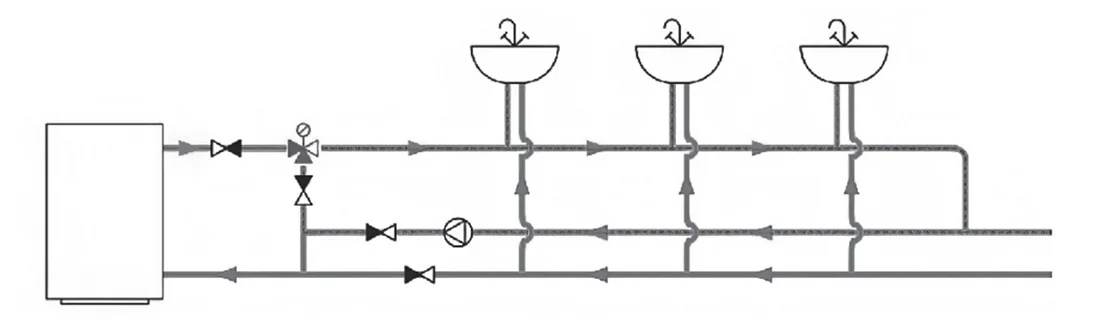

Eksempel på varmt vand
Drift og teknisk vedligeholdelse
4.1. Den termostatiske blandeventil skal betjenes ved det tryk og den temperatur, der er angivet i tabellen med tekniske specifikationer.
4.2. Reparation og udskiftning af ventilen er kun tilladt, når varmeoverførselsvæsken er blevet drænet.
