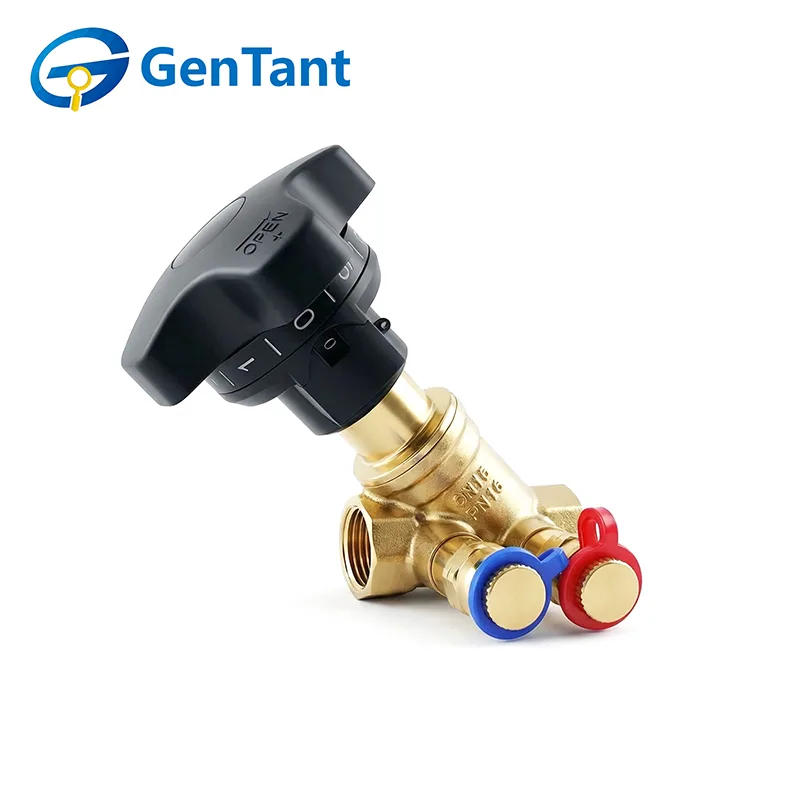

Statisk afbalanceringsventil

Som en førende global leverandør eksporterer vi pålidelige ventilløsninger over hele verden, hvilket giver konkurrencedygtige engrospriser og omfattende OEM/ODM-tjenester. Vores fabrik er udstyret med strenge kvalitetskontrolsystemer og dedikeret teknisk support. Hvis du ønsker at købe eller købe statiske indreguleringsventiler, inviterer vi dig til at forhøre dig om vores seneste produktkatalog og anmode om et tilbud. Drag fordel af vores produktionsekspertise og problemfri globale forsendelse til dine store indkøb eller specialiserede ingeniørprojekter.

Produktfunktion og anvendelse

Den statiske afbalanceringsventil har en digital låsemekanisme og et ventilhus med lige flow, der leverer præcis lige procentdel flowkontrol. Det sikrer nøjagtig, manipulationssikker justering og stabil hydraulisk ydeevne på tværs af alle systemgrene.

Specielt designet til at løse ujævn opvarmning/køling i HVAC-systemer, eliminerer den temperaturvariationer ved nøjagtigt at fordele flowet til hver terminal. Ideel til fjernvarme, kommerciel klimaanlæg og industrielle vandkredsløb, den opnår fuld hydraulisk balance, reducerer pumpens energiforbrug og forbedrer den samlede systemeffektivitet for både energibesparelser og forbedret komfort.

Produktparameter (specifikation)

Anvendelige væsker: Vand, glykolopløsninger (maks. 50 % glykol)

Driftstemperaturområde: -20 ~ 120°C

Maksimalt arbejdstryk: 16 bar (1,6 MPa)

Mulighed for hurtig tryktestning: (Kræver en dedikeret smart måler til detektion; sondediameter er 3 mm)

Fremragende reguleringsydelse: Præcis justering med en åbningsindikator, der viser trin på 1/10 af en omgang

Fremragende lukkefunktion

Åbningsgrad låsefunktion

Nøjagtighed: ±10 %

Hovedmaterialer

Hpb59-1 (messingkvalitet)

Håndhjul: ABS Tætningskomponenter: PTFE, EPDM

Gevindforbindelsestype

DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1-1/4"), DN40 (1-1/2"), DN50 (2")

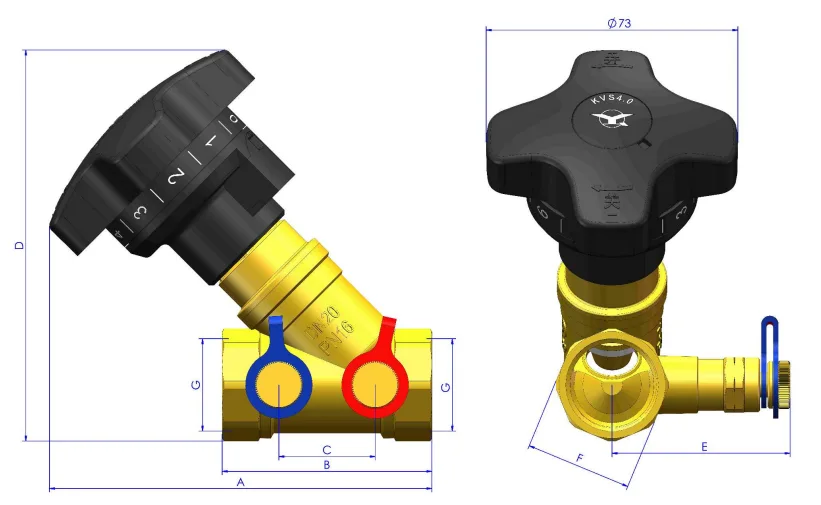

Produktdimension

Retningslinjer for ventilinstallation og instruktioner til indstilling af hukommelseslås:

Indikatoren på ventilhåndhjulet skal vende i en retning, der er synlig for idriftsættelsespersonalet. Forhindringer bør undgås foran tryktestsamlingen på ventilhuset for at sikre, at et dedikeret smart instrument kan tilsluttes til detektering under idriftsættelse.

Rørledningen, hvor ventilen er installeret, skal have samme nominelle diameter.

Sørg for, at der ikke er forurenende stoffer i rørledningen og ventilen før installation.

For at beskytte ventilen mod potentielle urenheder skal du installere et filter opstrøms for ventilen.

Under installationen skal retningen af ​​mediumstrømmen være i overensstemmelse med retningen markeret på ventilhuset.

Ventilen kan monteres vandret eller lodret.

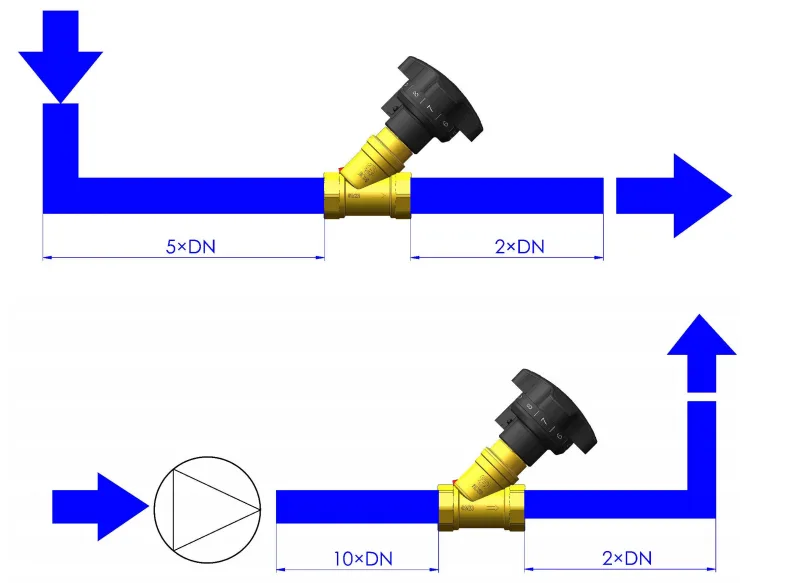

Hvis ventilen monteres efter en buet rørsektion, anbefales det at holde den lige rørsektion før ventilen på et minimum (længde svarer til 5 gange ventilens nominelle diameter).

Hvis der er en cirkulator (pumpe) før ventilen, er den mindste anbefalede længde af lige rør 10 gange den nominelle diameter af selve ventilen.

Efter idriftsættelse af ventilen, for at opretholde systembalancestatus, bør ventilåbningen ikke ændres tilfældigt under normal systemdrift, og især bør åbningslåsen ikke ændres.

Indstilling af hukommelseslås

Den statiske balanceventil har en positionshukommelsesenhed, fjern støvhætten og følg disse trin for den nødvendige låseindstilling:

1.Brug et lille værktøj i den lille rille mellem støvhætten og håndhjulet, og tag den derefter ud.

2. Indsæt en 5 mm sekskantnøgle i midten af ​​håndhjulet, og hold rotationen i den ønskede position.

3. Tryk støvhætten tilbage på plads.
