Differenstrykreguleringsventil

Konstrueret til præcision og holdbarhed, GenTant ventiler er nemme at integrere, hvilket gør dem til det foretrukne valg for ingeniører og projektledere over hele verden. Vi er forpligtet til at levere enestående service og skræddersyede løsninger og tilbyde produkter af høj kvalitet til rimelige priser for grossister. Vi inviterer dig til at anmode om teknisk dokumentation, udforske vores mangfoldige produktsortiment og rådføre dig med vores team for at imødekomme dine projektbehov. Partner med GenTant for at forbedre dit systems ydeevne og levetid.

Produktfunktion og anvendelse

Differenstrykreguleringsventilen er designet til hydroniske systemer med lukket sløjfe for automatisk at opretholde et konstant differenstryk mellem forsynings- og returledninger. Ved at reagere proportionalt på flowvariationer stabiliserer det systemtrykket, forhindrer for høj flowhastighed og eliminerer effektivt rørstøj. Ventilen fungerer i kombination med en statisk indreguleringsventil via kobberimpulsrør, hvilket sikrer præcis flowregulering og trykbalance. Dens robuste konstruktion med PN16 trykklassificering garanterer langsigtet pålidelighed. Ventilen understøtter fleksible installationsretninger, tilbyder sætpunktshukommelse og tillader delvis isolering uden at forstyrre andre systemkomponenter, hvilket sikrer energieffektivitet og forbedret termisk komfort.

Differenstrykreguleringsventiler bruges i vid udstrækning i HVAC-systemer med variabel flow, såsom kølevands- og varmtvandscirkulationsnetværk. De er ideelle til applikationer, der involverer termostatiske reguleringsventiler, ventilatorkonvektorer og terminalgrene, hvor der forekommer hyppige flowændringer. Ved at opretholde et stabilt differenstryk på tværs af grene forbedrer ventilen systemstabiliteten, reducerer idriftsættelsestiden og sikrer stille, effektiv drift i kommercielle bygninger, boligkomplekser, hospitaler og industrifaciliteter.

Dens primære anvendelsestilfælde omfatter:

Fjernvarme- og stigrørssystemer: Bruges til at stabilisere trykket på tværs af forskellige zoner eller lodrette stigrør i bygninger i stor skala, hvilket forhindrer flowsvingninger forårsaget af åbning eller lukning af andre grene.

Kondenserende kedelsystemer: Beskytter kedlen ved at opretholde de nødvendige trykforhold for at optimere kondenseringseffektiviteten og sikre en stabil strømningshastighed gennem varmeveksleren.

Kombinerede varme- og kraftvarmesystemer (CHP): Regulerer trykket mellem forsynings- og returledningerne for at sikre, at kraftvarmeenheden fungerer inden for sine optimale hydrauliske parametre, hvilket forhindrer overløb eller utilstrækkeligt tryk.

Produktparameter (specifikation)

Temperaturområde: -5 til 110°C

Maksimalt arbejdstryk: 16 bar

Maksimalt differenstryk: 2 bar

Maksimalt differenstryk over membranen: 6 bar

Indstillingsområde: 5–30 kPa (50–300 mbar)

Nøjagtighed: ±15 %

Kobberimpulsrør: 1/8" × 1/8" × 1m (med 1/4" adapter/bøsning)

Gevindforbindelsestype

DN15(1/2＂)，DN20(3/4＂)，DN25(1＂)

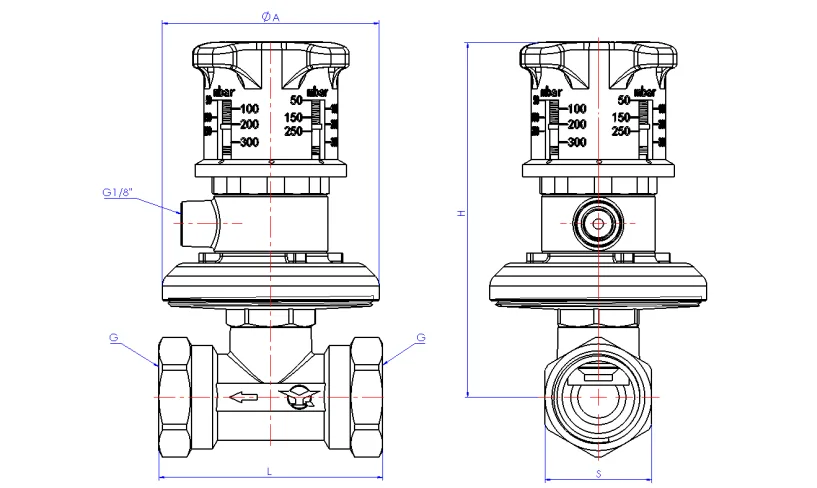

Produktdimension

Driftsvejledninger

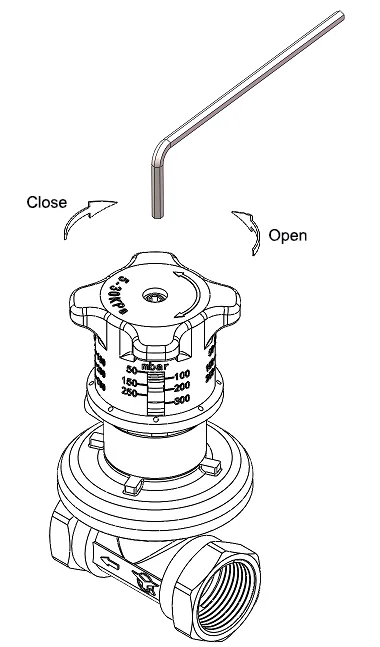

Ventil lukning

Brug en 3 mm unbrakonøgle (sekskantnøgle), og sæt den ind i unbrakonøglen i midten af ​​håndhjulet. Drej den med uret for at flytte den interne ventilprop og lukke flowkanalen.

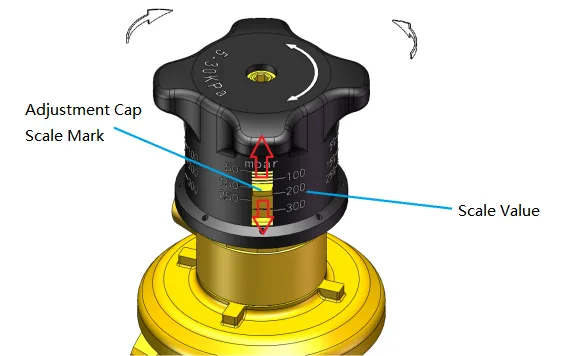

Differenstrykjusteringsfunktion

Drej justeringshåndhjulet med hånden for at flytte den interne indstillingshætte op eller ned. Juster hætten med den ønskede skalaværdi på håndhjulet; skalaværdierne er kalibreret i mbar.
