Trykreduktionsventil

Udviklet til holdbarhed og nøjagtighed, er GenTant-ventiler specificeret af ingeniører og indkøbt af partnere over hele verden. Vi er forpligtet til kvalitetskontrol og producerer professionelt løsninger af høj kvalitet, der er skræddersyet til at imødekomme forskellige applikationsbehov. Vores fabrik tilbyder tilpassede tjenester og giver gratis prøver, så du kan vurdere vores produkter, før du træffer en beslutning. Vi inviterer dig til at gennemgå vores tekniske data eller diskutere dine ansøgningskrav med vores team. Lad os samarbejde om at levere pålidelige, omkostningseffektive trykstyringsløsninger til dit næste projekt.

Produktfunktion og anvendelse

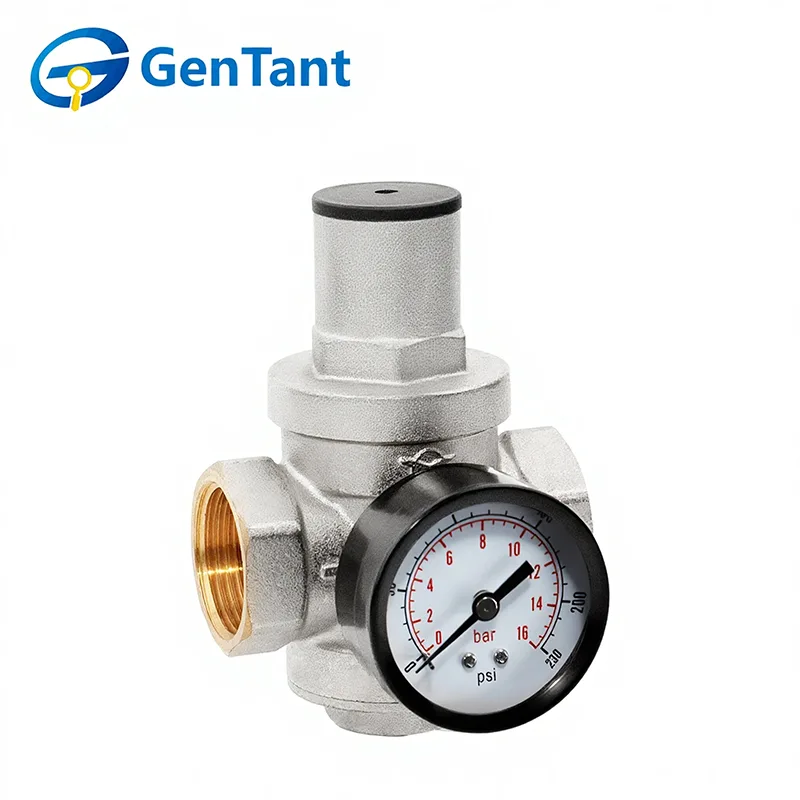

Denne trykreduktionsventil, også kendt som trykregulator, er designet til brug i varmt- og koldtvandsforsyningssystemer for at give justerbar trykreduktion. Den opretholder konsekvent nedstrømstryk på eller under sætpunktet, uanset udsving i hovedforsyningstrykket. Selv under statiske forhold vil trykket efter regulatoren ikke overstige den forudindstillede værdi. Med et "post-action" arbejdsprincip sikrer det præcis og pålidelig kontrol. Regulatoren inkluderer en gevindport på siden for nem trykovervågning (trykmåler sælges separat), og begge tilslutningsender er udstyret med beskyttende nylonhætter for tætningsintegritet.

Produktparameter (specifikation)

Nominel diameter: DN15 til DN50

Maksimalt indløbstryk: 2,5 MPa

Trykreguleringsområde: 0,1 til 0,55 MPa

Fabriksindstillet udgangstryk: 0,3 MPa

Maksimal driftsmedietemperatur: +80°C

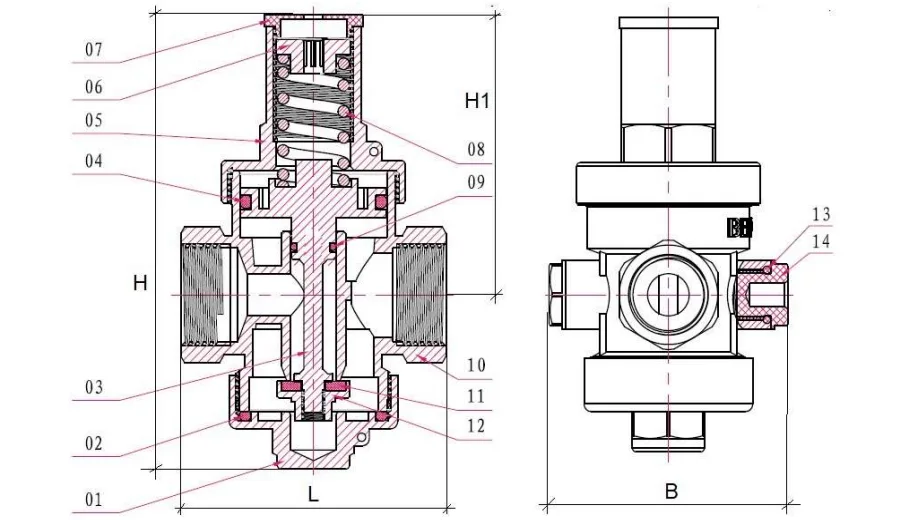

Dimension

Produktstruktur og arbejdsprincip

Struktur

GenTant trykreduktionsventilen består af indløbs- og udløbsforbindelser, et fjederbelastet føleelement og en justeringsmekanisme.

Arbejdsprincip

Væsken kommer ind i indløbskammeret og udøver samme kraft på ventilproppen og den nedre overflade af stemplet. Fjederkraften holder regulatoren åben, indtil det mellemtryk, der virker på stemplet i udløbskammeret, balancerer med det indstillede tryk. På dette tidspunkt begynder ventilproppen at lukke passagen mellem kamrene, øge modstanden og reducere udgangstrykket til den indstillede værdi. Ved hjælp af messingjusteringsmøtrikken kan regulatorens udløbstryk indstilles til en ønsket værdi forskellig fra fabriksindstillingen (3 bar).

Installations- og betjeningsvejledning

Trykregulatoren kan installeres i enhver retning. Væskens retning skal svare til pilen angivet på ventilhuset. Justeringsmuffen skal være i en funktionsdygtig position.

Regulatoren skal installeres på et sted, der letter idriftsættelse og vedligeholdelse.

Et mekanisk filter med en filtreringsfinhed på ikke mindre end 500 mikron skal installeres opstrøms for regulatoren.

Følgende betingelser skal være opfyldt under installationen:

● Rengør og skyl rørledningens indløbssektion grundigt.

● Sørg for, at der ikke kommer tætningsmaterialer (såsom PTFE-trådforseglingstape, hampforseglingssnor osv.) ind i regulatorens arbejdskammer.

● I nybyggeri eller større renoveringsprojekter skal rørledningstrykprøvning og gennemskylning være afsluttet, før regulatoren installeres.

GenTant trykreduktionsventilen må ikke bære nogen belastninger fra rørledningen (inklusive bøjning, kompression, spænding, vridning, forskydning, vibrationer, ujævn tilspænding af fastgørelseselementer osv.). Hvor det er nødvendigt, skal der installeres understøtninger eller kompensatorer for at eliminere belastninger påført af rørledningen på ventilen. Det maksimale installationsmoment for regulatoren er angivet i tabellen nedenfor

Det anbefales at installere regulatoren opstrøms for vandmåleren. Trykregulering skal udføres ved hjælp af en trykmåler, som kan monteres på regulatorproppens position. Måleren viser regulatorens udgangstryk.

For at justere det indstillede tryk skal du først løsne hætten og derefter bruge en skruenøgle til at dreje justeringsskruen, indtil det ønskede tryk er nået som angivet på trykmåleren. Drejning af justeringsskruen med uret øger det indstillede tryk, mens drejning mod uret mindsker det. Spænd dækslet godt fast efter endt justering.

For at undgå støj eller kavitation anbefales det at holde indløbs/udløbstrykforholdet under 2,5 MPa. For eksempel, hvis det nødvendige udgangstryk er 4 bar, bør indgangstrykket ikke overstige 10 bar. Overvej om nødvendigt at installere yderligere trykreduktionsventiler i serie.
