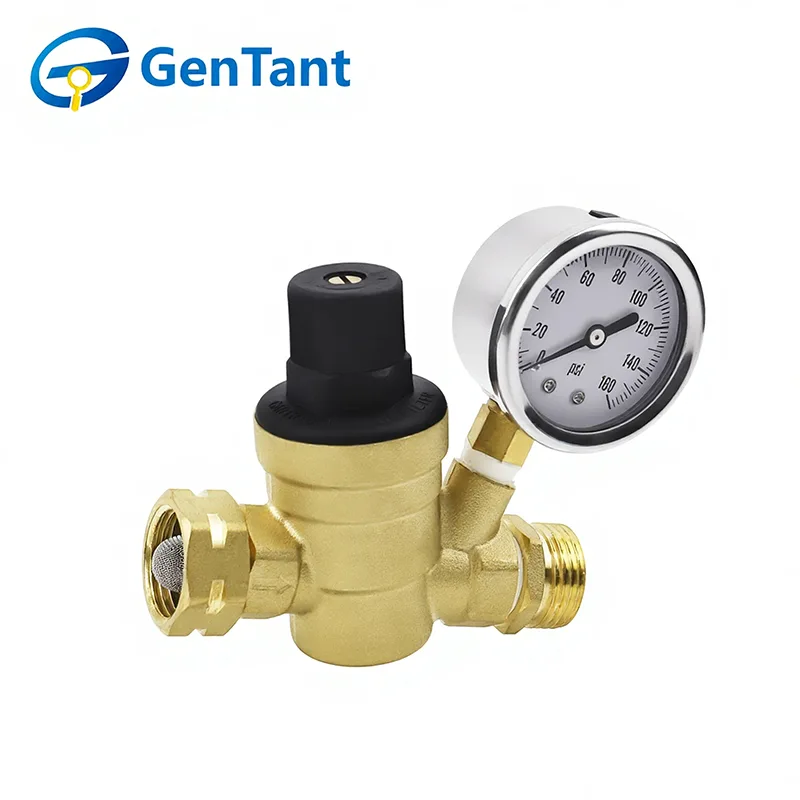

Trykreduktionsventil med måler

Trykreduktionsventil med måler er integrerede kontrolenheder designet til at sikre præcis trykstyring i væskesystemer. Ventilens kernefunktion er automatisk at reducere et højere, fluktuerende indløbstryk til et stabilt, sikkert og foruddefineret udløbsniveau, og derved beskytte nedstrøms rørledninger, udstyr og apparater mod beskadigelse. Den integrerede trykmåler giver øjeblikkelig visuel verifikation af det indstillede udløbstryk med et øjeblik, hvilket letter ubesværet overvågning, indledende opsætning og løbende systemdiagnostik.

Produktfunktion og anvendelse

Denne statiske og dynamiske trykreduktionsventil med måler opretholder et stabilt nedstrømstryk uanset store indløbsudsving. Med en robust PN16-klassificeret konstruktion tillader den både vandret og lodret installation uden at påvirke ydeevne, justering eller tætning. I overensstemmelse med europæiske EN1567-standarder er dens reguleringsfjeder fuldstændig isoleret fra drikkevand for at sikre hygiejne og sikkerhed.

Ventilen anvendes primært i kommunale vandforsyningssystemer med højt eller ustabilt rørledningstryk, og ventilen reducerer og stabiliserer effektivt indløbsvandtrykket for slutbrugere. Dens nøglefunktion er automatisk at opretholde konstant nedstrømstryk på trods af opstrømsvariationer, samtidig med at flowbehovet imødekommes, hvilket sikrer pålidelig og sikker vandforsyning til boliger.

Produktparameter (specifikation)

Gevindforbindelsestype

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Teknisk specifikation

Maksimalt tilladt arbejdstryk (PN): 16 bar

Trykreguleringsområde (Ps): 1~6 bar

Udgangstryk Fabriksindstilling: 3 bar

Udløbstrykvariationsområde: ±10 %

Arbejdstemperaturområde: 0 ℃ (ikke-frysende) ~ (80 ℃

Støjniveau (dB(A)): 30 dBA

Materiale sammensætning

① Ventilhus, ventildæksel, ventilspole: HPb59-1

② Tætningselement: EPDM

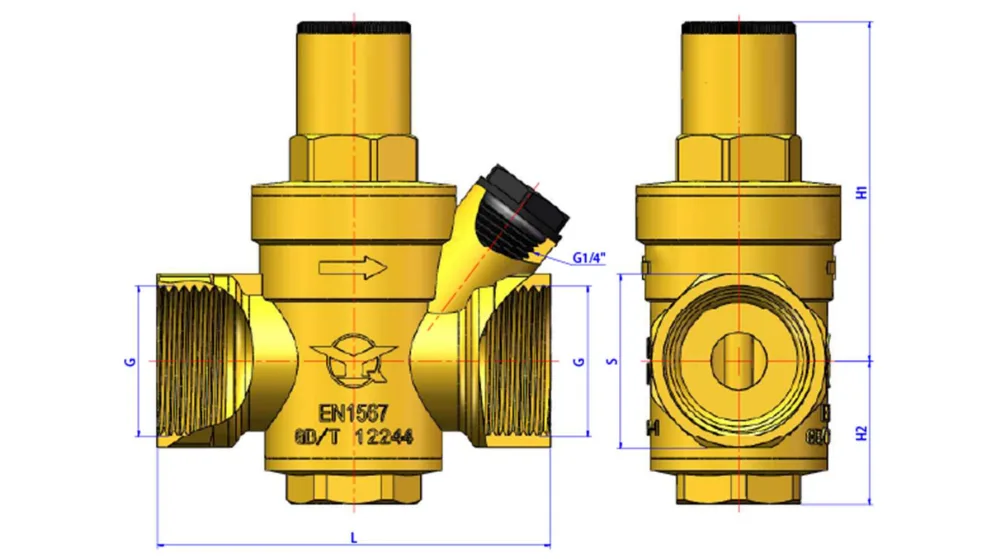

Produktets dimension

Produktstruktur og arbejdsprincip

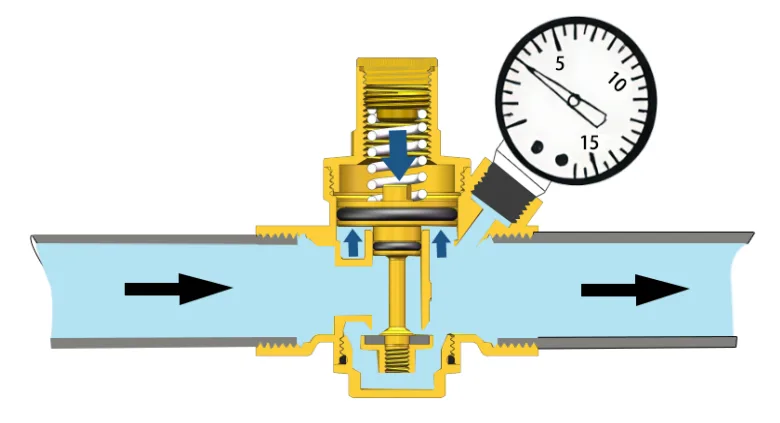

Arbejdsprincip

Kernefunktionen i trykreducerende ventil med manometer er den præcise modulering af høje indløbstryk til et stabiliseret, kalibreret udløbstryk, hvorved integriteten af ​​efterfølgende husholdnings- og industrivæskesystemer sikres mod overspændingshændelser eller lokale overtryksforhold.

Mekanisk etablerer enheden en hydraulisk ligevægt ved at balancere to primære kræfter: den statiske kraft, der udøves af en forspændt fjeder, som forspænder ventilen mod en åben position, mod den dynamiske lukkekraft, der genereres af det opstrøms væsketryk, der virker på det indre stempel. Denne kontinuerlige, selvaktiverende balance opretholder effektivt en konsistent, reduceret tryktilstand nedstrøms, hvilket optimerer både væsketilførsel og systembeskyttelse.

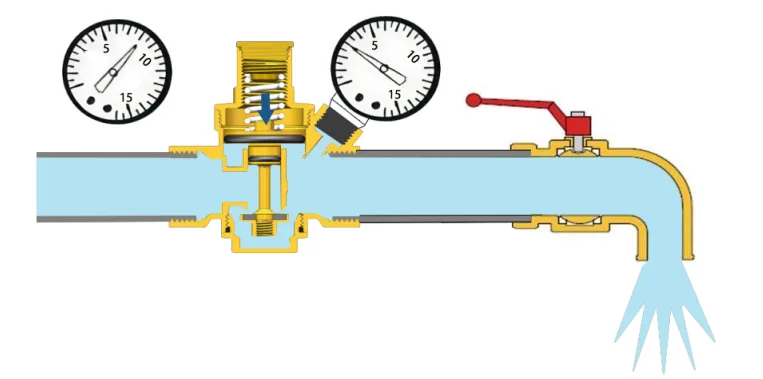

Driftsstatus under vandforbrug

Når vandhanen åbnes, overgår kraften fra den indre fjeder det opadgående hydrauliske tryk, der virker på stemplets nedre overflade. Følgelig translaterer stemplet nedad og åbner derved fluidstrømningspassagen. Når yderligere nedstrøms vandhaner aktiveres, mindskes modtrykket under stemplet, hvilket resulterer i en proportional stigning i den volumetriske strømningshastighed gennem trykreduktionsventilen.

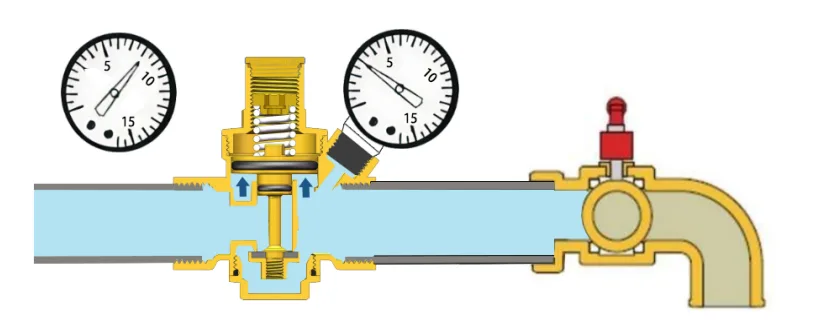

Driftsstatus under nulflow

Ved lukning af en nedstrøms vandhane stiger det hydrauliske tryk i nedstrømskredsløbet. Dette øgede tryk driver det indre stempel opad og tætner effektivt væskepassagen og stabiliserer nedstrømstrykket ved dets foruddefinerede sætpunkt. Den øjeblikkelige lukning af trykreduktionsventilen opnås, når den opadgående hydrauliske kraft, der virker på stemplet, overstiger den modvirkende kraft, der udøves af den indvendige fjedermekanisme.

Installations- og betjeningsvejledning

4.1 Inden installation af trykreduktionsventil med måler, anbefales det at rense luft og snavs fra rørsystemet.

4.2 Kontroller vandstrømmens retning (angivet med en pil på ventilhuset).

4.3 Trykreduktionsventilen kan installeres på både lodrette og vandrette rørsektioner (omvendt installation er forbudt).

4.4 Ventilen må ikke installeres på steder, hvor frysning kan forekomme, såsom udendørs, da frysning vil beskadige enheden.

4.5 Trykreduktionsventilen skal installeres på et let tilgængeligt sted for trykjustering og aflæsning. Installation i rørskakter anbefales ikke på grund af potentiel frysning.

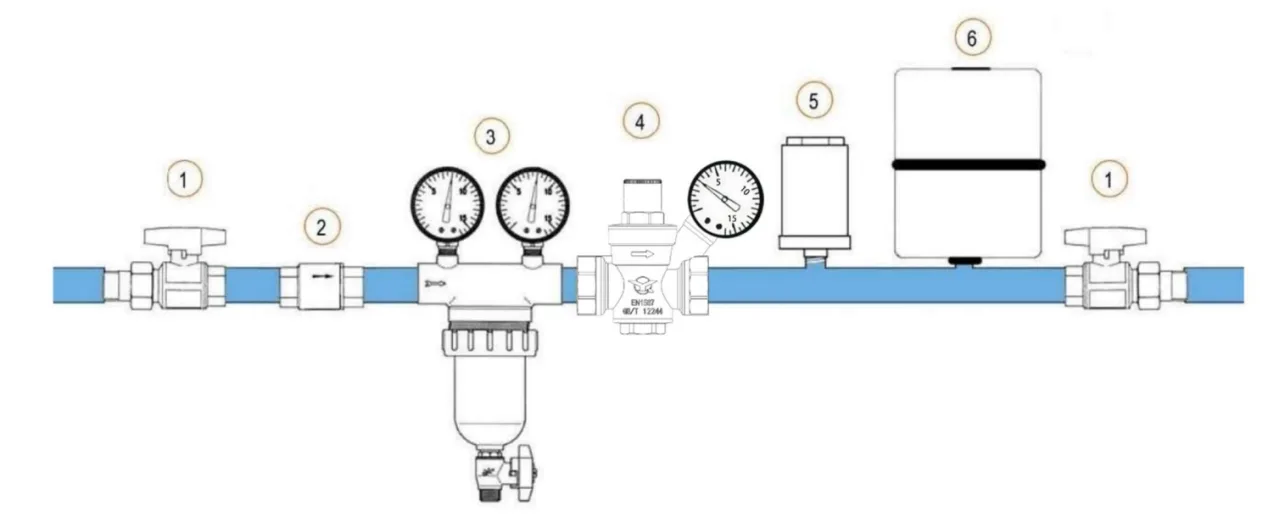

4.6 Fænomenet "vandhammer" er en primær årsag til trykreducerende ventilfejl. Installationsmetoder som illustreret i figuren nedenfor anbefales, da de optimerer driften for alt downstream-udstyr og letter lettere vedligeholdelsesopgaver.

① Afspærringsventil: Installeret opstrøms og nedstrøms for trykreduktionsventilen for at lette vedligeholdelsesoperationer af forskelligt udstyr.

② Kontraventil: Forhindrer tilbagestrømning.

③ Filter: Filtrerer urenheder i hovedforsyningsrøret for at forhindre tilsmudsning i alt nedstrøms udstyr og opretholde deres ydeevne.

④ Dynamisk stabil trykreduktionsventil af stempeltype.

⑤ Vandhammerafleder: Forhindrer rørledningsfluktuationer, når vandforsyningen genoprettes efter en afbrydelse, hvilket kan beskadige alt nedstrøms udstyr.

⑥ Ekspansionsbeholder: Anvendes i varmtvands- og varmtvandslagringssystemer, hvor trykket kan stige på grund af væskevarme, der absorberer overtryk.

trykregulering

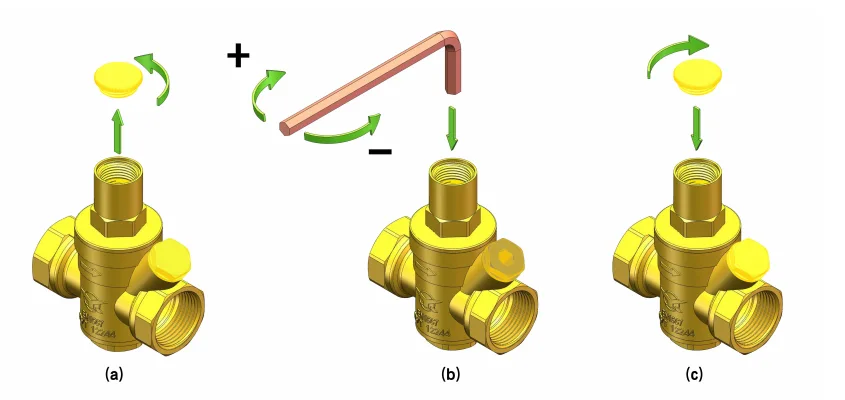

Udgangstrykket for trykreduktionsventilen med måler er fabriksindstillet til 3 bar; nedstrømstrykket kan justeres ved hjælp af følgende metoder:

1. Luk afspærringsventilen bag trykreduktionsventilen

2.Skru plastikhætten af ​​mod uret

3. Indsæt en unbrakonøgle i trykreduktionsventilens justeringshætte for at justere: Drej med uret for at øge nedstrømstrykket, drej mod uret for at mindske nedstrømstrykket (Figur b)

4. Trykværdien, der vises på trykreduktionsventilens trykmåler, er det justerede nedstrømstryk

5. Når justeringen er fuldført, stram plastikhætten med uret

For at undgå forekomsten af ​​støj- eller kavitationsfænomener anbefales det at holde et indløbs-til-udløbstrykreduktionsforhold under 2,5. For eksempel, hvis det nødvendige udgangstryk er 4 bar, bør indgangstrykket ikke overstige 10 bar. Overvej om nødvendigt at installere yderligere trykreduktionsventiler i serie for at opnå den ønskede trykreduktion i trin.

Fejlfinding

① Trykreduktionsventil med målere installeret i varmtvandsrørledninger eller varmtvandsopbevaringssystemer vil opleve en stigning i nedstrømstrykket. Dette sker, fordi opvarmning af vandet øger trykket, og når der ikke er noget vandforbrug, er trykreduktionsventilen i lukket tilstand, hvilket forhindrer det akkumulerede tryk i at blive "frigivet".

Løsning: Installer en ekspansionsbeholder mellem varmtvandsindtaget og trykreduktionsventilen for at absorbere det øgede tryk.

② Inkonsistent nedstrømstryk med den indstillede trykværdi. I områder med dårlig vandkvalitet kan urenheder, der strømmer gennem trykreduktionsventilen, nemt samle sig mellem ventilsædet og stemplet, hvilket forhindrer ventilen i at lukke helt. Dette gør det muligt for opstrømstrykket at sive ind i nedstrømssiden og dermed hæve nedstrømstrykket.

Løsning: Installer et filter opstrøms for trykreduktionsventilen og udfør regelmæssig rengøring.
