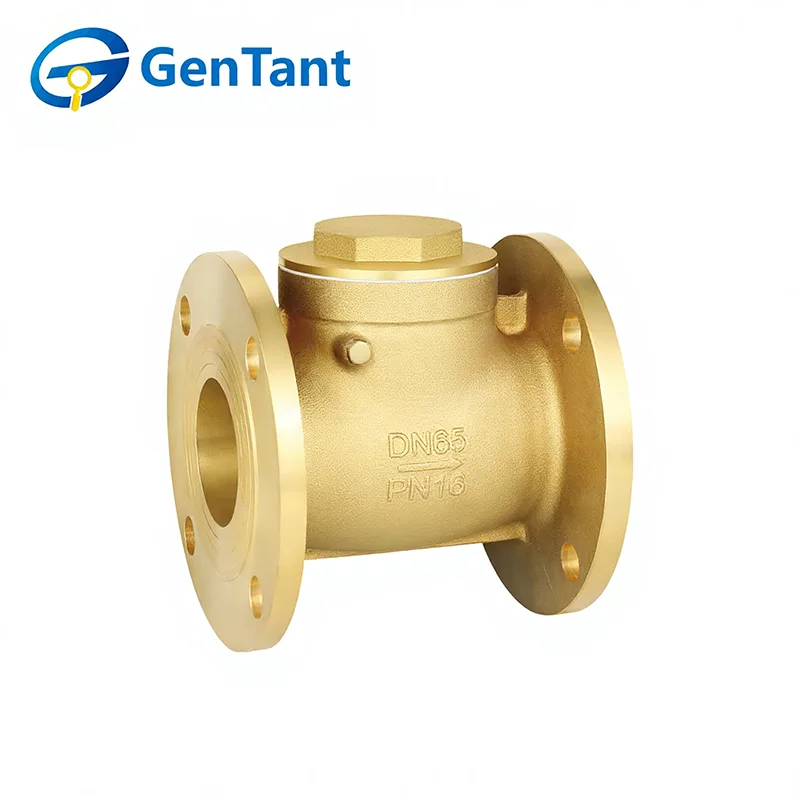

Kontraventil med flange

En kontraventil med flanger er en robust industriel flowkontrolenhed designet til automatisk at tillade væskestrømning i én retning og forhindre omvendt flow i et rørsystem. Den opnår dette gennem en hængslet skive eller svingmekanisme, der åbner under fremadgående tryk og lukker ved tyngdekraft og/eller tilbagestrømningstryk for at skabe en positiv tætning. Dens definerende egenskab, de flangede ender, muliggør sikker og nem boltning mellem rørflanger, hvilket sikrer en højintegritet, lækagebestandig forbindelse, der er velegnet til højtryks- og applikationer med stor diameter. Denne funktion er afgørende for at beskytte pumper, kompressorer og andet nøgleudstyr mod skader som følge af vandslag og omvendt flow, og for at opretholde systemets effektivitet og sikkerhed i vandbehandling, elproduktion, kemisk behandling og olie- og gasindustrien.

Produktfunktion og anvendelse

Kontraventilen med flange er designet til sikker, envejs flowkontrol i rørsystemer, med flangeende ender for nem installation og stærke, lækagesikre forbindelser. Dens sving- eller løftemekanisme forhindrer tilbagestrømning og beskytter pumper, rørledninger og udstyr mod beskadigelse. Udbredt i vandforsyning, HVAC, industrielle og kemiske systemer, det sikrer pålidelig drift, reducerer vedligeholdelse og opretholder en stabil systemydelse.

Produktparameter

1. Nominelt tryk: 1,6 MPa

2. Arbejdsmedium: Vand, ikke-ætsende og ikke-brændbare gasser

3. Driftstemperatur: -20°C ≤ T ≤ 150°C

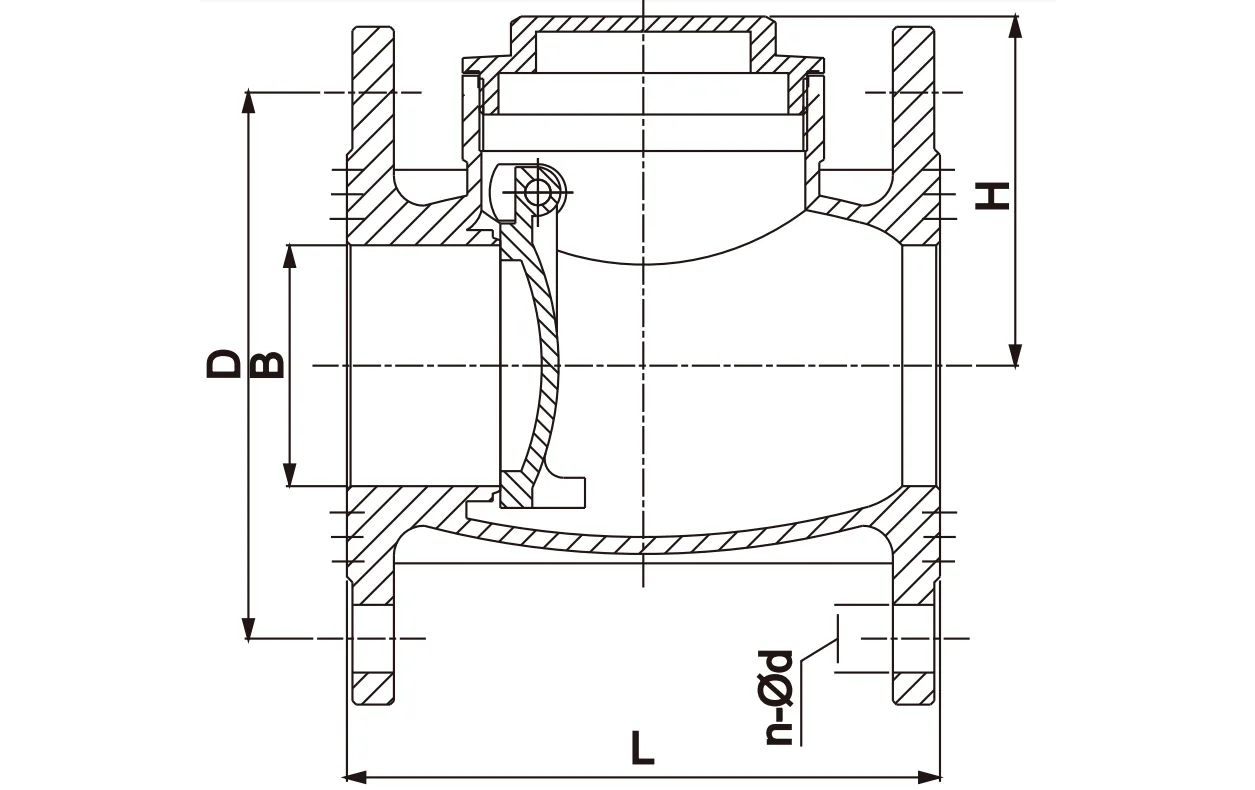

Produktdimension

Installationsvejledning

1.Rengør og klargør rørsystemet grundigt før montering af ventilen.

2.Fjern alle beskyttende endehætter før installation og inspicér ventilportene og sædeoverfladerne for at sikre, at de er rene.

3. Sørg for tilstrækkelig støtte til ventilen for at undgå stress fra forbindelsesrør.

4. Bekræft, at ventilens tryk- og temperaturklassificeringer er egnede til de tilsigtede driftsforhold.

5. Inden flangekontraventilen tages i brug, skal du cykle den helt fra åben til lukket for at kontrollere, at den fungerer glat.

6. Efter installationen skal du kontrollere, at pakningsmøtrikken er korrekt spændt.

Bemærk 1: Kontraventiler med flange kan installeres i vandrette eller lodrette rør med opadgående strømning eller i mellemliggende retninger, forudsat at hængselstiften på svingbare kontraventiler forbliver vandret. Installer kontraventiler i tilstrækkelig afstand fra pumpeudløb eller andre turbulente strømningskilder. Se den relevante tekniske bulletin for detaljer.

Bemærk 2: Nogle kontraventiler kan inkludere intern emballage for at beskytte disken under forsendelse. Fjern alt sådant emballagemateriale før installation.

Betjeningsvejledning

Flangekontraventiler fungerer automatisk og kræver ikke manuel indgriben.

Eftersyn og vedligeholdelse

1. Rutinemæssig inspektion og forebyggende vedligeholdelse er generelt ikke påkrævet, bortset fra lejlighedsvis justering af spindelpakning og periodisk cykling af ventilen fra åben til lukket.

2.Hvis der opstår en pakningslækage, stram pakningsmøtrikken med uret med cirka en kvart omgang – eller indtil lækagen stopper – for at øge tætningstrykket på spindelpakningen. Pak aldrig en ventil om, mens den er under systemtryk.

3.Når du udskifter ventilstammen, skal du også udskifte pakningsmaterialet.

Reservedele

Under normale driftsforhold er der sjældent behov for reservedele. Anbefalede reservedele til hver ventiltype inkluderer: Skive, holder og hængselsamling.

Ved bestilling af reservedele bedes du oplyse ventilens figurnummer, størrelse, påkrævede del og omtrentlige alder.

Opretholdelse

1. Regelmæssig rengøring. For at undgå påvirkning af urenheder og sediment i rørledningen på kontraventilen, er det nødvendigt regelmæssigt at rengøre den horisontale kontraventil helt i kobber og indersiden af ​​rørledningen.

2. Bemærk skiftevis koldt- og varmtvandsdrift. Hyppig åbning og lukning af kontraventilen vil forårsage skade, så vekslende koldt- og varmtvandsdrift bør undgås.

3. Bemærk tryk. Når du bruger den horisontale kontraventil helt af kobber, skal du være opmærksom på tryksituationen inde i rørledningen, da for højt tryk vil have en negativ effekt på kontraventilen. Kort sagt er den horisontale kontraventil helt i kobber en almindeligt anvendt enhed i rørledningssystemer, og dens brug og vedligeholdelse er meget enkel og nem. Ved faktisk brug bør brugerne betjene og vedligeholde i overensstemmelse med ovenstående krav for at sikre brugseffekten.
