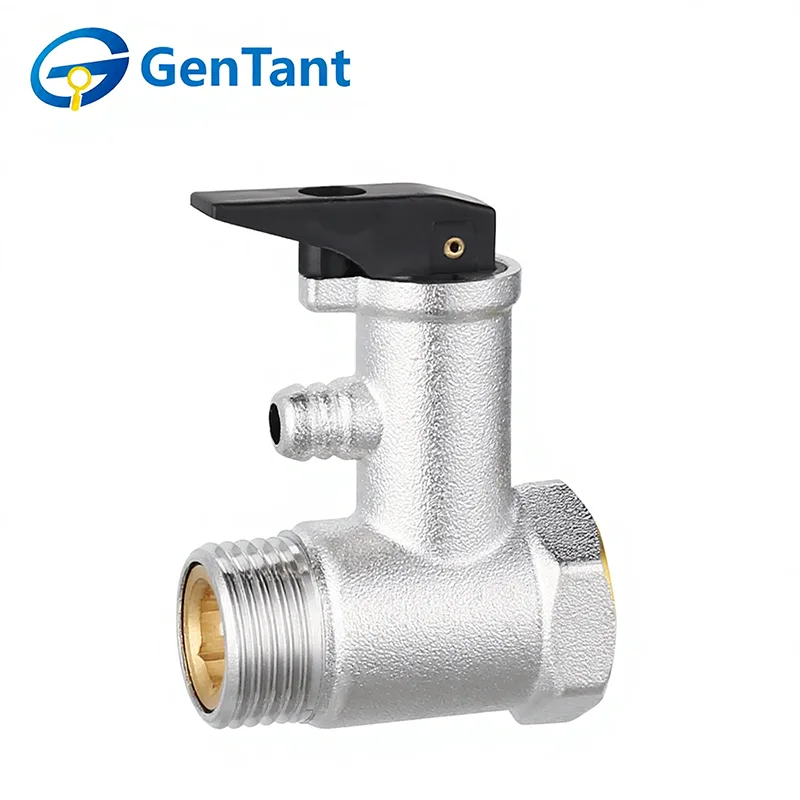

Udvendigt gevind sikkerhedsventil

En hangevind sikkerhedsventil er en kritisk trykaflastningsanordning, der er udviklet til at beskytte udstyr og personale ved at forhindre overtryksforhold i væske- og gassystemer. Karakteriseret ved dens udvendige (han) gevindforbindelse giver dette ventildesign en sikker, lækagebestandig tætning, når den installeres i en tilsvarende hungevind port eller fitting. Dens kernefunktion er automatisk at åbne og udlede medier, når systemtrykket overstiger en forudindstillet sikkerhedsgrænse, og derved undgå potentiel beskadigelse af udstyr eller farlige fejl. Når et sikkert tryk er genoprettet, lukkes ventilen igen, hvilket sikrer kontinuerlig systemintegritet og driftssikkerhed. Dette design er meget udbredt i applikationer lige fra kommercielle kedler og trykbeholdere til trykluftsystemer og procesrør.

Produktfunktion og anvendelse

Sikkerhedsventiler med hangevind bruges som sikkerhedsbeskyttelsesanordninger på tværs af forskellige systemer, herunder opvarmning, køling og brugsvandsforsyning. Når systemtrykket stiger og overstiger ventilens afgangstryk, aktiveres sikkerhedsventilen automatisk for at aflaste trykket og frigive mediet, hvorved sikkerheden af ​​interne rørledninger og udstyr sikres. Omvendt genindsætter og lukker ventilen automatisk, når systemtrykket falder under det angivne tryk.

Produktparameter (specifikation)

Gevindforbindelsestype

DN15 (1/2")、DN15×20 (1/2" × 3/4")、DN20×25 (3/4" × 1")

Teknisk specifikation

Medium: Vand eller glykolopløsning (maksimal koncentration 50 %)

Driftstemperatur: -20 ℃ ~ 110 ℃

Maksimalt arbejdstryk: ≤16 bar

Nominel tryk (Pnr): 2,5-3-3,5-4-5-6-7-8-10 bar (trykværdi ikke justerbar)

Åbningstryk (Po): ≤Pnr 10%

Lukketryk (Pf):≤Pnr 10 %

Ventilhus: Højtemperatur integreret smedning, fortykket vægtykkelse, højere styrke.

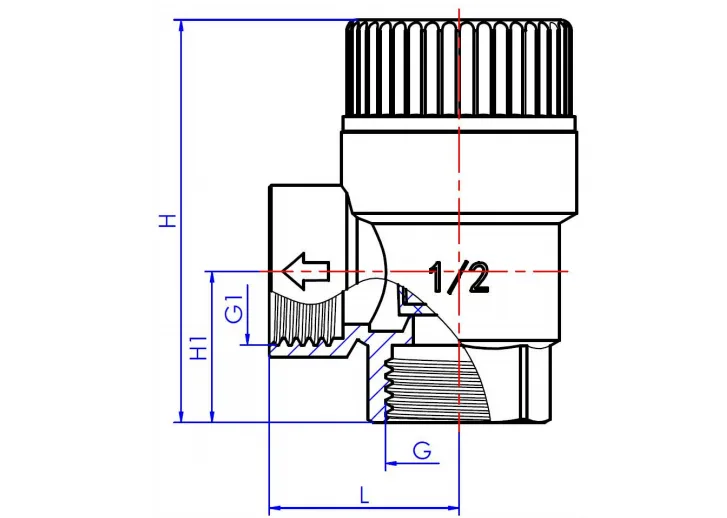

Produktets dimension

Arbejdsprincip

Det indvendige stempel på hangevindsikkerhedsventilen bruger fjederspænding til at lukke ventilsædet. Når systemtrykket overstiger fjederens forudindstillede spænding, bevæger stemplet sig opad, væk fra sædet og åbner vandudløsningskanalen. Sikkerhedsventilens indstillede tryk er det maksimalt tilladte arbejdstryk for systemet.

Når systemtrykket falder til under sikkerhedsventilens lukketryk, får spændingen fra fjederen oven på stemplet, at vandgennemstrømningskanalen lukker, hvilket bringer systemet tilbage til dets normale driftstilstand.

Diameteren af ​​sikkerhedsventilens udløb er lig med eller større end diameteren af ​​indløbet; dette design letter hurtig trykaflastning.

Installations- og betjeningsvejledning

Før du installerer sikkerhedsventilen med hangevind, bør kvalificeret professionelt personale vælge den korrekte model baseret på systemets egenskaber og i overensstemmelse med relevante regler. Ventilhuset er mærket med vandstrømningsretningen, som skal følges nøje under installationen.

1. Anvendelige systemer

1.1 Varmeanlæg

Sikkerhedsventilen med udvendigt gevind skal installeres i toppen af ​​varmekilden (kedel, varmepumpe osv.), eller inden for en afstand af 1 meter fra vandforsyningsrøret. Der må ikke være nogen form for afspærringsventil mellem sikkerhedsventilen og varmekildens tilslutningsrør.

1.2 Varmtvandsanlæg

Sikkerhedsventilen skal installeres ved koldtvandsindgangen til en varmtvandsbeholder af lagertype, og det sikres, at der ikke er nogen form for afspærringsventiler på rørene mellem disse punkter.

1.3 Trykgassystemer

Sikkerhedsventilen er velegnet til brug i trykgasanlæg.

2. Installationsmetode

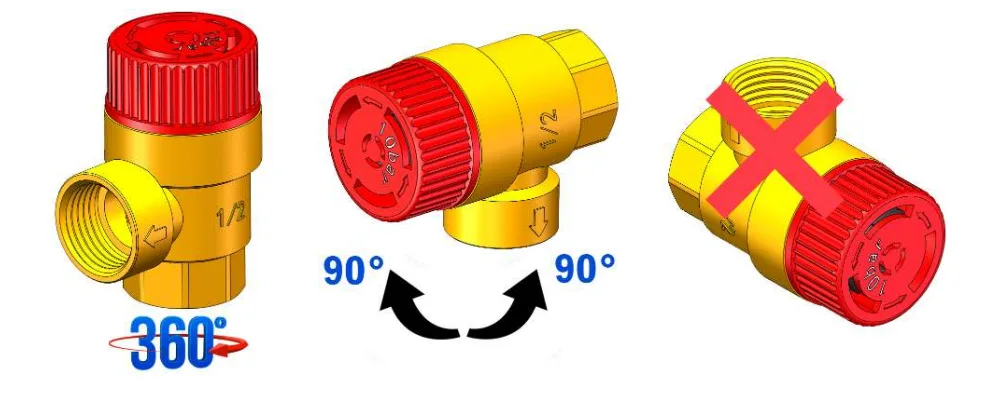

Før installation skal du sikre dig, at systemtrykket passer til sikkerhedsventilens åbningstryk; sikre, at systemet er helt trykløst og kølet ned; sikre, at der ikke er nogen afspærringsventiler mellem systemet og sikkerhedsventilen; skyl systemrørledningerne. Sikkerhedsventilen kan installeres lodret eller vandret, men kan ikke installeres omvendt (som vist i figuren nedenfor). At følge disse installationsmetoder kan forhindre urenheder og sedimenter i at påvirke normal drift.

3.Installationsforholdsregler

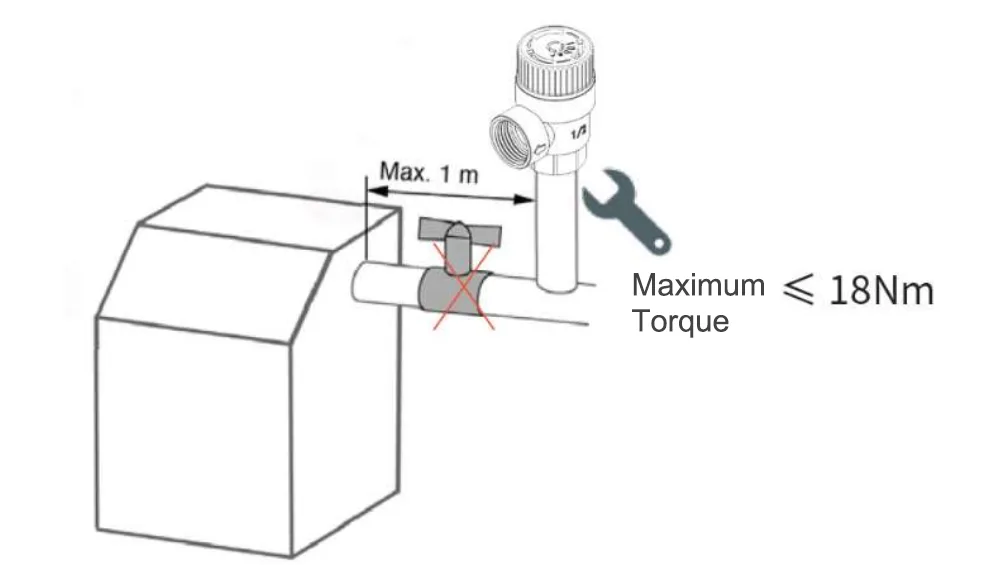

3.1 Ved installation af sikkerhedsventilen skal drejningsmomentet være ≤18N·m for at forhindre ventildeformation, hvilket kan føre til fejl. Der må ikke være nogen form for afspærringsventiler (kugleventiler, kontraventiler osv.) mellem systemet og sikkerhedsventilen, som vist på nedenstående figur.

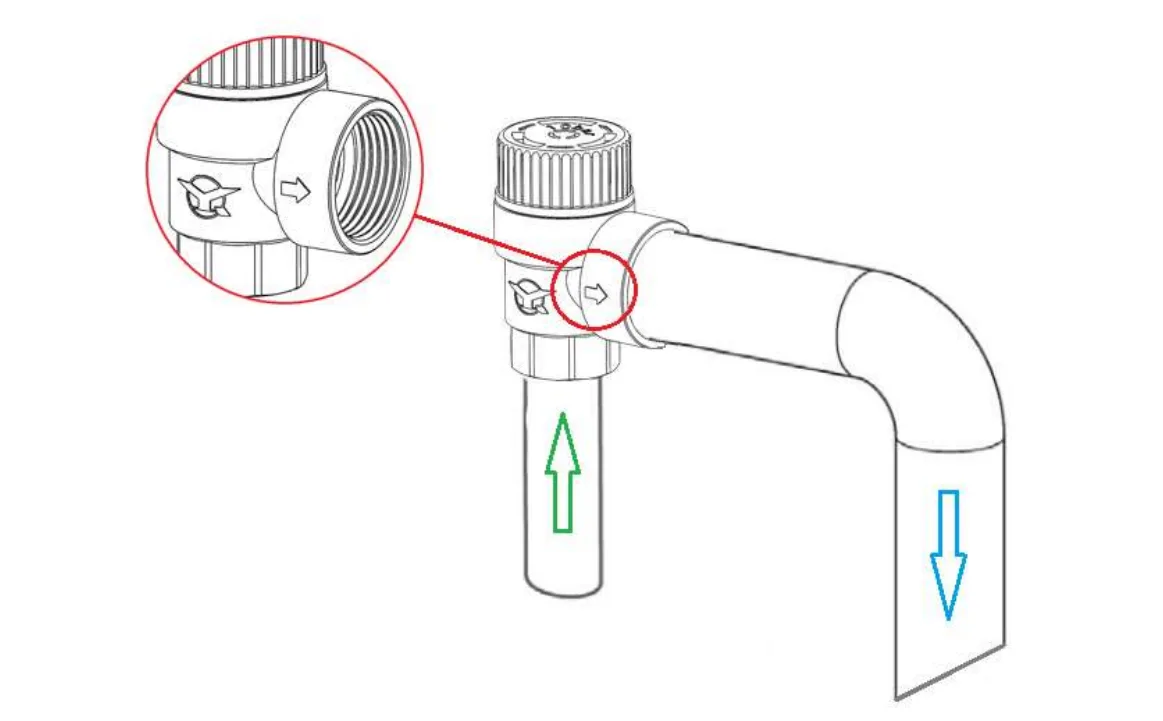

3.2 Diameteren af ​​rørene, der forbinder systemet med sikkerhedsventilen, skal være større end eller lig med sikkerhedsventilens indløbsrørdiameter. Sørg for, at mediets strømningsretning flugter med pilens retning på sikkerhedsaflastningsporten, som vist i figuren nedenfor. Det anbefales at placere et påmindelsesskilt i nærheden af ​​sikkerhedsventilens aflastningsport, der siger: "Bloker ikke udgangen under systemdrift."

3.3 Installer ikke afspærringsventiler eller andet ventiltilbehør, der forhindrer strømmen af ​​medium på trykaflastningsporten. Sørg for, at mediet kan flyde over fra trykaflastningsporten jævnt og uhindret. Afløbsrøret bør have maksimalt to albuer og en længde på ≤2 meter.

3.4 Sørg for, at der er et gulvafløb eller en modtageanordning i nærheden af ​​sikkerhedsventilens installationssted for sikker dræning under idriftsættelse, fejlvedligeholdelse osv. for at undgå personskade eller tab af ejendom forårsaget af flydende medium.

Idriftsættelse

Drej håndhjulet én gang i pilens retning på sikkerhedsventilens øverste håndhjul. Mediet skal udtømmes fra trykaflastningsporten på dette tidspunkt. Hvis der ikke udledes noget medie, skal du kontrollere, om trykaflastningsporten er blokeret, eller om sikkerhedsventilen er beskadiget, og kontrollere systemets trykstatus. Håndhjulets rotation kan kun bruges til at kontrollere, om sikkerhedsventilen fungerer korrekt. Drej ikke håndhjulet flere gange eller i modsat retning, da dette vil forårsage skade på sikkerhedsventilen.

 Opretholdelse

Anbefaling: Udfør en funktionstest hver 6. måned.
