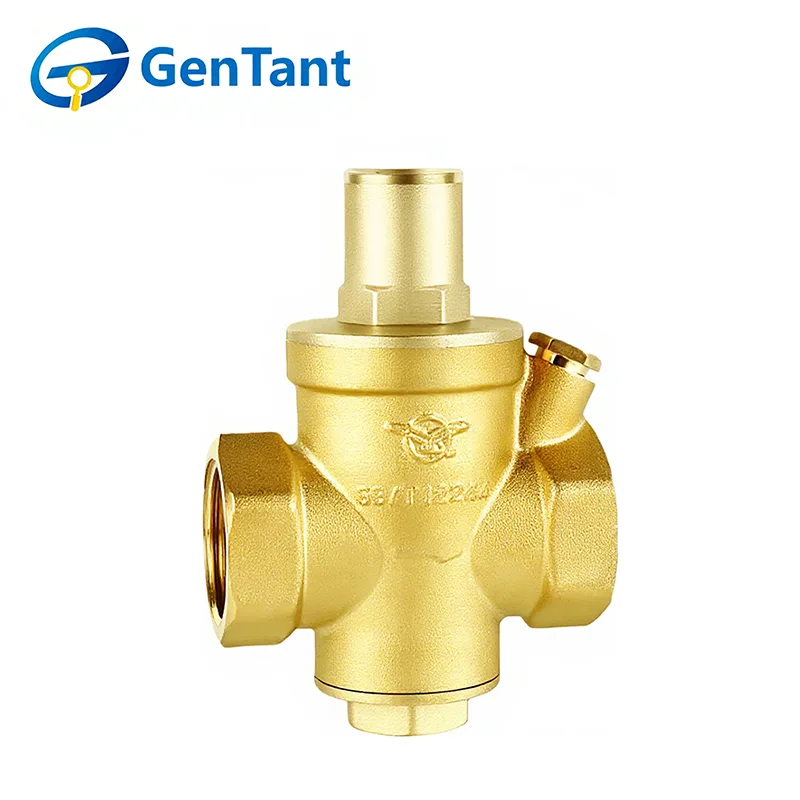

Kraftig trykreduktionsventil

Vores ventiler er konstrueret til robust ydeevne i krævende bolig- og kommercielle applikationer, der effektivt beskytter rørledninger, udstyr og slutbrugerapparater mod skader forårsaget af for højt tryk. Ved at garantere ensartet, kontrolleret udløbstryk forbedrer de systemets effektivitet, minimerer vandslag og forlænger installationens samlede levetid.

Hvis du leder efter en fabrik, der leverer både engrosløsninger og fuldt tilpassede tjenester, så overvej at samarbejde med GenTant. Vi kombinerer streng kvalitetskontrol, innovativ konstruktion og fleksibel OEM/ODM-support for at levere pålidelige trykstyringsløsninger af høj kvalitet, der er skræddersyet til dine specifikke projektbehov.

Produktfunktion og anvendelse

En kraftig trykreduktionsventil er en vital væskekontrolkomponent, der automatisk reducerer højt indløbstryk til et konstant, ønsket udgangstryk. Funktionelt fungerer den som en variabel drosselanordning; ved at ændre strømningsarealet styrer den strømningshastighed og kinetisk energi for at inducere et kontrolleret tryktab. Denne mekanisme sikrer, at nedstrømstrykket forbliver stabilt, selv med betydelige opstrømsudsving. Nøglefunktioner omfatter robust konstruktion (PN16-trykklassificering) og fleksibel installation (vandret eller lodret montering). Desuden er reguleringsfjederen fuldstændig isoleret fra vandstrømmen, hvilket gør den velegnet til sikker brug i drikkevandssystemer.

Produktparameter (specifikation)

Gevindforbindelsestype

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Teknisk specifikation

Maksimalt tilladt arbejdstryk (PN): 16 bar

Trykreguleringsområde (Ps): 1~6 bar

Udgangstryk Fabriksindstilling: 3 bar

Arbejdstemperaturområde: 0 ℃ (ikke-frysende) ~ (80 ℃

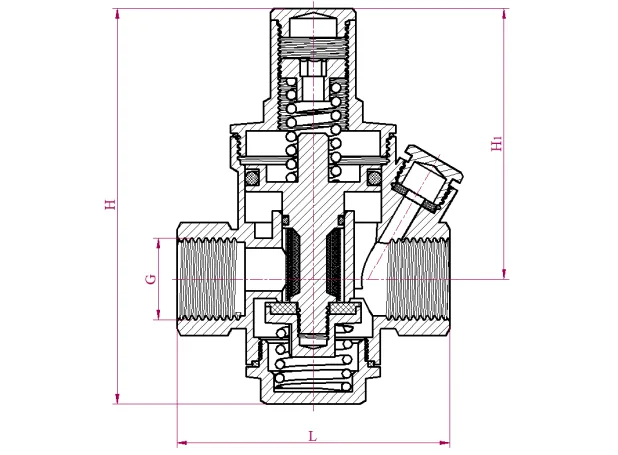

Produktets dimension

Produktstruktur og arbejdsprincip

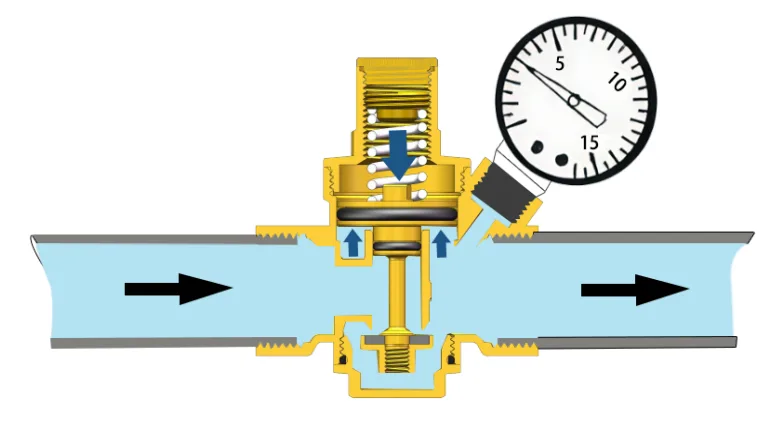

Arbejdsprincip

Kernefunktionen i GenTant Heavy-Duty Trykreduktionsventil er den præcise modulering af høje indløbstryk til et stabiliseret, kalibreret udløbstryk, hvorved integriteten af ​​efterfølgende husholdnings- og industrivæskesystemer sikres mod overspændingshændelser eller lokale overtryksforhold.

Mekanisk etablerer enheden en hydraulisk ligevægt ved at balancere to primære kræfter: den statiske kraft, der udøves af en forspændt fjeder, som forspænder ventilen mod en åben position, mod den dynamiske lukkekraft, der genereres af det opstrøms væsketryk, der virker på det indre stempel. Denne kontinuerlige, selvaktiverende balance opretholder effektivt en konsistent, reduceret tryktilstand nedstrøms, hvilket optimerer både væsketilførsel og systembeskyttelse.

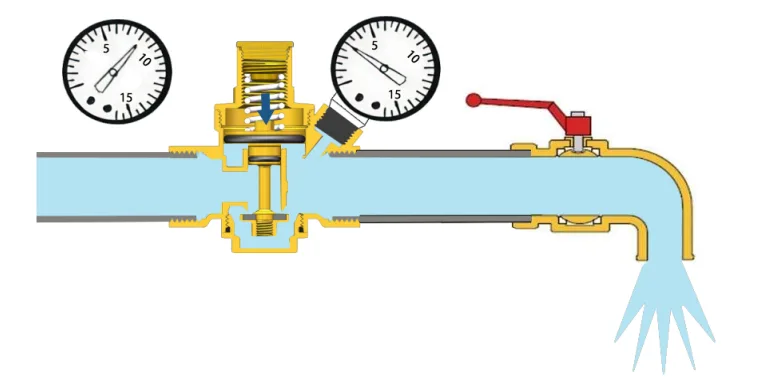

Driftsstatus under vandforbrug

Når vandhanen åbnes, overgår kraften fra den indre fjeder det opadgående hydrauliske tryk, der virker på stemplets nedre overflade. Følgelig translaterer stemplet nedad og åbner derved fluidstrømningspassagen. Når yderligere nedstrøms vandhaner aktiveres, mindskes modtrykket under stemplet, hvilket resulterer i en proportional stigning i den volumetriske strømningshastighed gennem trykreduktionsventilen.

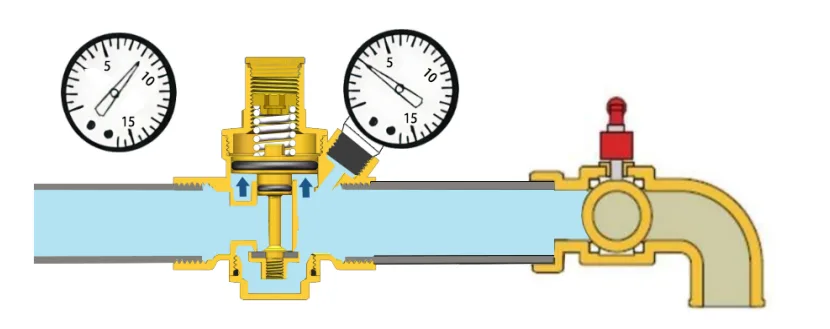

Driftsstatus under nulflow

Ved lukning af en nedstrøms vandhane stiger det hydrauliske tryk i nedstrømskredsløbet. Dette øgede tryk driver det indre stempel opad og tætner effektivt væskepassagen og stabiliserer nedstrømstrykket ved dets foruddefinerede sætpunkt. Den øjeblikkelige lukning af trykreduktionsventilen opnås, når den opadgående hydrauliske kraft, der virker på stemplet, overstiger den modvirkende kraft, der udøves af den indvendige fjedermekanisme.

Installations- og betjeningsvejledning

4.1 Før installation af GenTant Heavy-Duty trykreduktionsventil, anbefales det at rense luft og snavs fra rørsystemet.

4.2 Kontroller vandstrømmens retning (angivet med en pil på ventilhuset).

4.3 Trykreduktionsventilen kan installeres på både lodrette og vandrette rørsektioner (omvendt installation er forbudt).

4.4 Ventilen må ikke installeres på steder, hvor frysning kan forekomme, såsom udendørs, da frysning vil beskadige enheden.

4.5 Trykreduktionsventilen skal installeres på et let tilgængeligt sted for trykjustering og aflæsning. Installation i rørskakter anbefales ikke på grund af potentiel frysning.

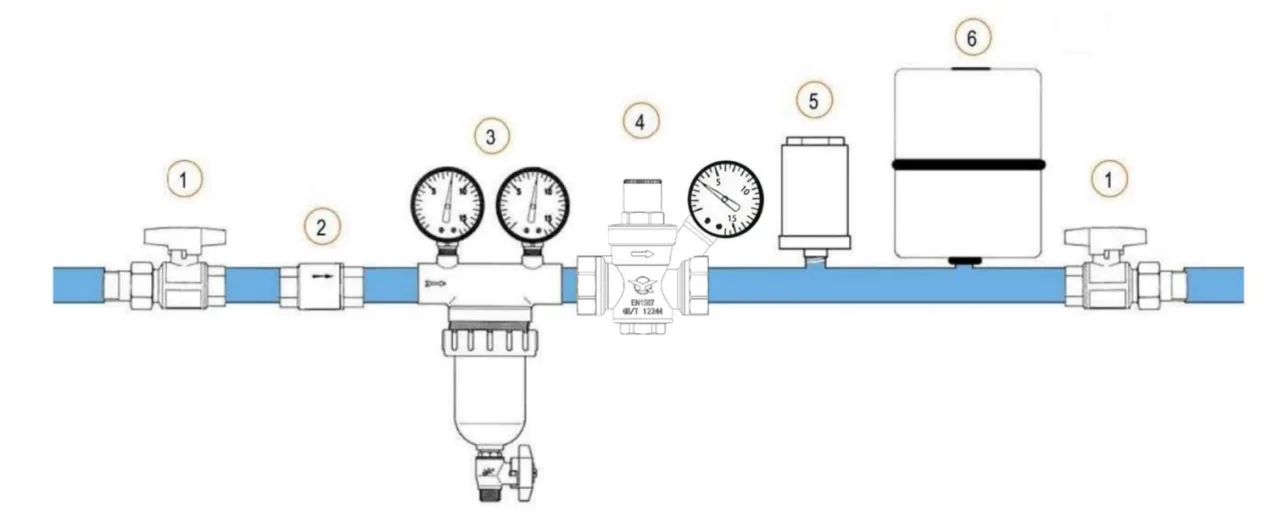

4.6 Fænomenet "vandhammer" er en primær årsag til trykreducerende ventilfejl. Installationsmetoder som illustreret i figuren nedenfor anbefales, da de optimerer driften for alt downstream-udstyr og letter lettere vedligeholdelsesopgaver.

① Afspærringsventil: Installeret opstrøms og nedstrøms for trykreduktionsventilen for at lette vedligeholdelsesoperationer af forskelligt udstyr.

② Kontraventil: Forhindrer tilbagestrømning.

③ Filter: Filtrerer urenheder i hovedforsyningsrøret for at forhindre tilsmudsning i alt nedstrøms udstyr og opretholde deres ydeevne.

④ Dynamisk stabil trykreduktionsventil af stempeltype.

⑤ Vandhammerafleder: Forhindrer rørledningsfluktuationer, når vandforsyningen genoprettes efter en afbrydelse, hvilket kan beskadige alt nedstrøms udstyr.

⑥ Ekspansionsbeholder: Anvendes i varmtvands- og varmtvandslagringssystemer, hvor trykket kan stige på grund af væskevarme, der absorberer overtryk.

trykregulering

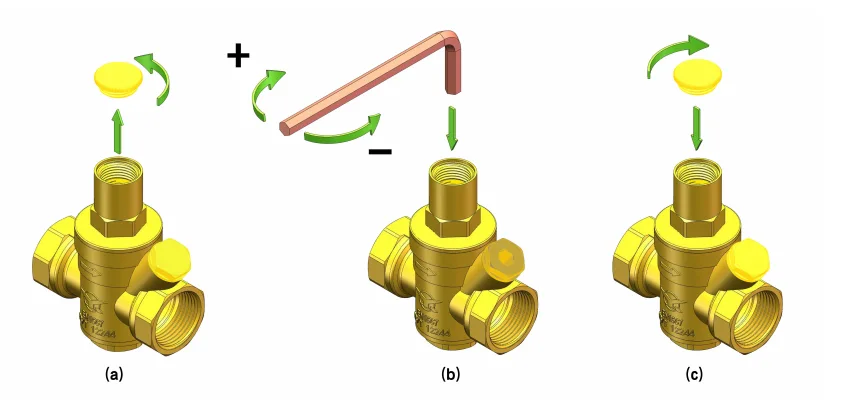

Udgangstrykket for trykreduktionsventilen er fabriksindstillet til 3 bar; nedstrømstrykket kan justeres ved hjælp af følgende metoder:

1. Luk afspærringsventilen bag trykreduktionsventilen

2.Skru plastikhætten af ​​mod uret

3. Indsæt en unbrakonøgle i trykreduktionsventilens justeringshætte for at justere: Drej med uret for at øge nedstrømstrykket, drej mod uret for at mindske nedstrømstrykket (Figur b)

4. Trykværdien, der vises på trykreduktionsventilens trykmåler, er det justerede nedstrømstryk

5. Når justeringen er fuldført, stram plastikhætten med uret

For at undgå forekomsten af ​​støj- eller kavitationsfænomener anbefales det at holde et indløbs-til-udløbstrykreduktionsforhold under 2,5. For eksempel, hvis det nødvendige udgangstryk er 4 bar, bør indgangstrykket ikke overstige 10 bar. Overvej om nødvendigt at installere yderligere trykreduktionsventiler i serie for at opnå den ønskede trykreduktion i trin.

Fejlfinding

① Trykreduktionsventiler installeret i varmtvandsrørledninger eller varmtvandsopbevaringssystemer vil opleve en stigning i nedstrømstrykket. Dette sker, fordi opvarmning af vandet øger trykket, og når der ikke er noget vandforbrug, er trykreduktionsventilen i lukket tilstand, hvilket forhindrer det akkumulerede tryk i at blive "frigivet".

Løsning: Installer en ekspansionsbeholder mellem varmtvandsindtaget og trykreduktionsventilen for at absorbere det øgede tryk.

② Inkonsistent nedstrømstryk med den indstillede trykværdi. I områder med dårlig vandkvalitet kan urenheder, der strømmer gennem trykreduktionsventilen, nemt samle sig mellem ventilsædet og stemplet, hvilket forhindrer ventilen i at lukke helt. Dette gør det muligt for opstrømstrykket at sive ind i nedstrømssiden og dermed hæve nedstrømstrykket.

Løsning: Installer et filter opstrøms for trykreduktionsventilen og udfør regelmæssig rengøring.
