Membrantrykreduktionsventil

Membrantrykreduktionsventiler er præcisionskonstruerede enheder, der er afgørende for at opretholde et stabilt, kontrolleret nedstrømstryk i væskesystemer. Ved at bruge en følsom membranmekanisme regulerer og reducerer de automatisk indkommende højtryk til et sikkert, forudbestemt sætpunkt, hvilket sikrer pålidelig beskyttelse af nedstrøms rørledninger, armaturer og apparater. Denne funktion er afgørende for at forhindre skader, minimere vandslag, reducere vandforbruget og forbedre den overordnede sikkerhed og levetid for boliger, kommercielle og kommunale vandforsyningsnetværk.

Ved at prioritere både teknologiske fremskridt og produktintegritet leverer GenTant højtydende membrantrykreduktionsventiler, der opfylder de krævende krav fra moderne hydrauliske systemer, hvilket understøtter systemeffektivitet og driftssikkerhed verden over.

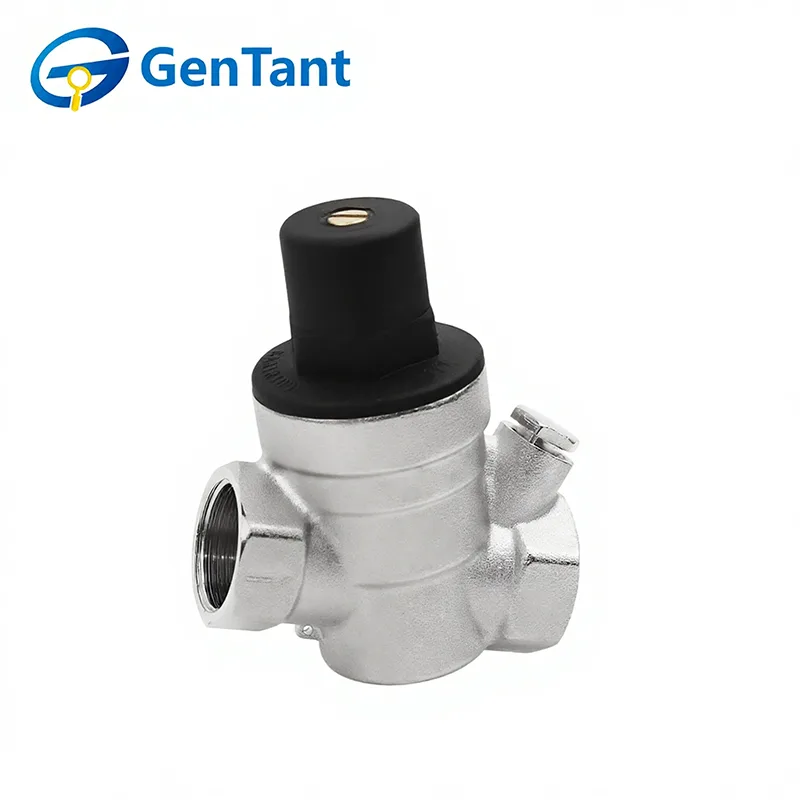

Produktfunktion og anvendelse

Denne membrantrykreduktionsventil opretholder et stabilt nedstrømstryk uanset indløbssvingninger. Den har en robust struktur med en trykklassificering på PN25 og tillader fleksibel installation i vandret eller lodret orientering uden at påvirke ydeevne, justering eller tætning.

Ventilen bruges primært i kommunale vandforsyningssystemer og er designet til at reducere og stabilisere højt og ustabilt indkommende vandtryk, hvilket sikrer konstant og sikkert vandtryk for slutbrugerforbindelser. Dens nøglefunktion er automatisk at opretholde et konstant nedstrømstryk, selv når opstrømstrykket varierer.

Produktparameter (specifikation)

Gevindforbindelsestype

DN15 (1/2")、DN20 (3/4")、DN25 (1")、DN32 (1-1/4")、DN40 (1-1/2")、DN50 (2")

Teknisk specifikation

Maksimalt tilladt arbejdstryk (PN): 25 bar

Trykreguleringsområde (Ps): 0,5~6 bar

Udgangstryk Fabriksindstilling: 3 bar

Arbejdstemperaturområde: 0 ℃ (ikke-frysende) ~ (80 ℃

Støjniveau (dB(A)): ≤ 30

Materiale sammensætning

① Ventilhus, ventildæksel, ventilspole: HPb59-1

② Tætningselement: EPDM

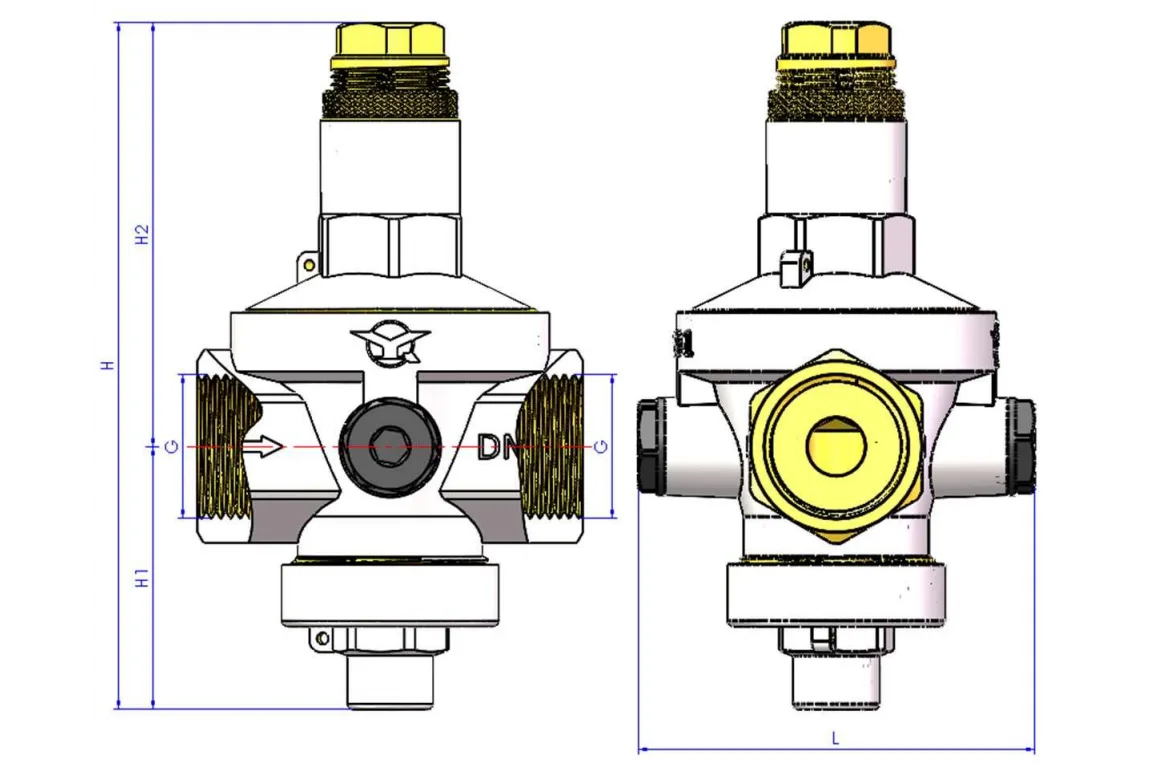

Produktets dimension

Produktstruktur og arbejdsprincip

Arbejdsprincip

Membrantrykreduktionsventilens kernefunktion er den præcise modulering af høje indløbstryk til et stabiliseret, kalibreret udløbstryk, hvorved integriteten af ​​efterfølgende husholdnings- og industrivæskesystemer sikres mod overspændingshændelser eller lokale overtryksforhold.

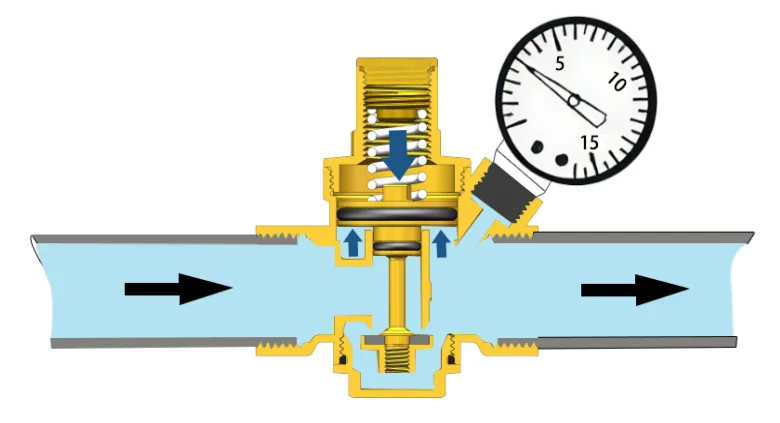

Mekanisk etablerer enheden en hydraulisk ligevægt ved at balancere to primære kræfter: den statiske kraft, der udøves af en forspændt fjeder, som forspænder ventilen mod en åben position, mod den dynamiske lukkekraft, der genereres af det opstrøms væsketryk, der virker på det indre stempel. Denne kontinuerlige, selvaktiverende balance opretholder effektivt en konsistent, reduceret tryktilstand nedstrøms, hvilket optimerer både væsketilførsel og systembeskyttelse.

Driftsstatus under vandforbrug

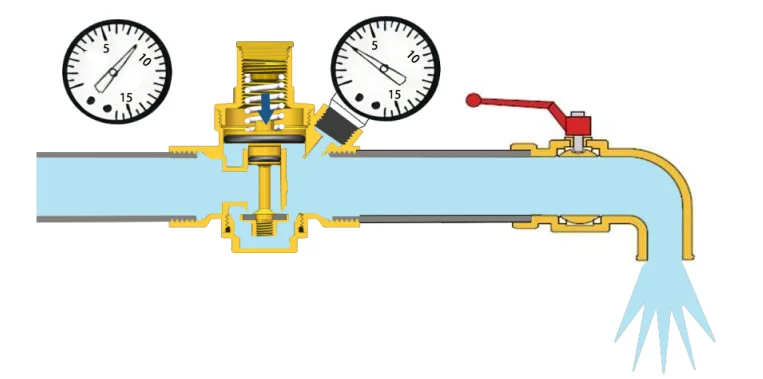

Når vandhanen åbnes, overgår kraften fra den indre fjeder det opadgående hydrauliske tryk, der virker på stemplets nedre overflade. Følgelig translaterer stemplet nedad og åbner derved fluidstrømningspassagen. Når yderligere nedstrøms vandhaner aktiveres, mindskes modtrykket under stemplet, hvilket resulterer i en proportional stigning i den volumetriske strømningshastighed gennem trykreduktionsventilen.

Driftsstatus under nulflow

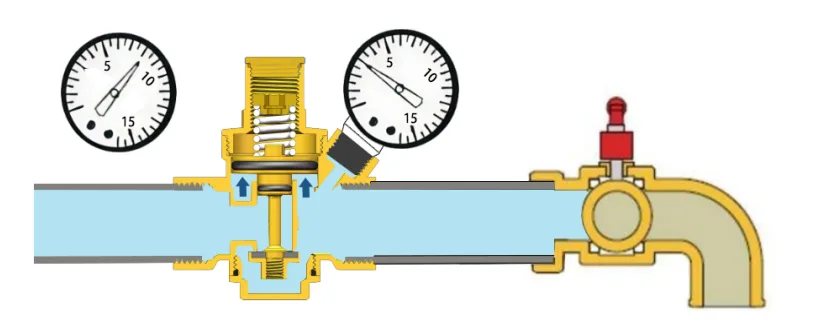

Ved lukning af en nedstrøms vandhane stiger det hydrauliske tryk i nedstrømskredsløbet. Dette øgede tryk driver det indre stempel opad og tætner effektivt væskepassagen og stabiliserer nedstrømstrykket ved dets foruddefinerede sætpunkt. Den øjeblikkelige lukning af trykreduktionsventilen opnås, når den opadgående hydrauliske kraft, der virker på stemplet, overstiger den modvirkende kraft, der udøves af den indvendige fjedermekanisme.

Installations- og betjeningsvejledning

4.1 Inden trykreduktionsventilen installeres, anbefales det at rense luft og snavs fra rørsystemet.

4.2 Kontroller vandstrømmens retning (angivet med en pil på ventilhuset).

4.3 Trykreduktionsventilen kan installeres på både lodrette og vandrette rørsektioner (omvendt installation er forbudt).

4.4 Ventilen må ikke installeres på steder, hvor frysning kan forekomme, såsom udendørs, da frysning vil beskadige enheden.

4.5 Trykreduktionsventilen skal installeres på et let tilgængeligt sted for trykjustering og aflæsning. Installation i rørskakter anbefales ikke på grund af potentiel frysning.

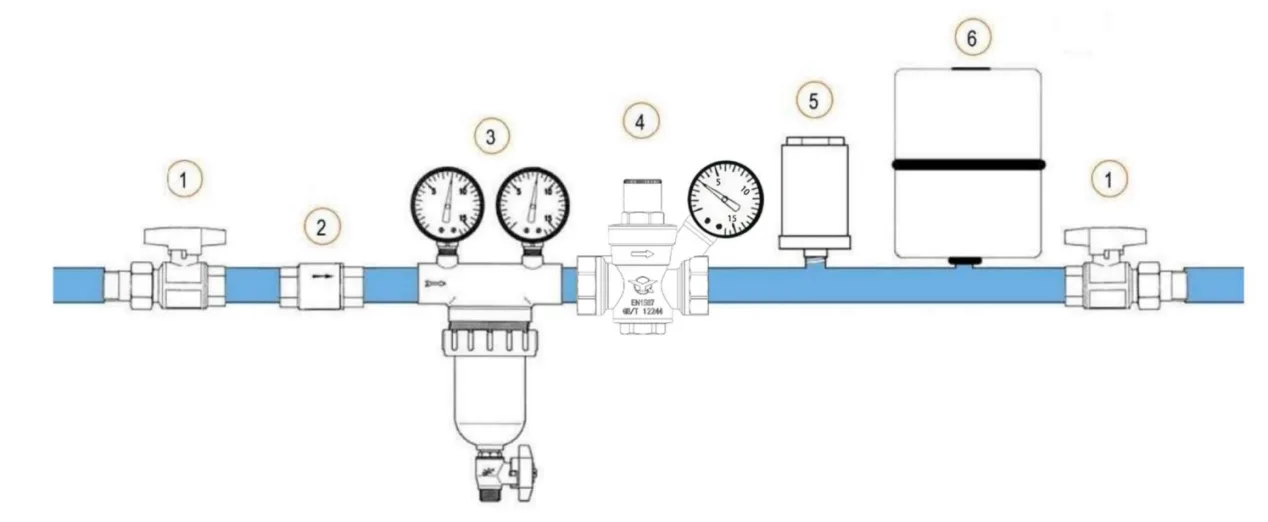

4.6 Fænomenet "vandhammer" er en primær årsag til trykreducerende ventilfejl. Installationsmetoder som illustreret i figuren nedenfor anbefales, da de optimerer driften for alt downstream-udstyr og letter lettere vedligeholdelsesopgaver.

① Afspærringsventil: Installeret opstrøms og nedstrøms for trykreduktionsventilen for at lette vedligeholdelsesoperationer af forskelligt udstyr.

② Kontraventil: Forhindrer tilbagestrømning.

③ Filter: Filtrerer urenheder i hovedforsyningsrøret for at forhindre tilsmudsning i alt nedstrøms udstyr og opretholde deres ydeevne.

④ Dynamisk stabil trykreduktionsventil af stempeltype.

⑤ Vandhammerafleder: Forhindrer rørledningsfluktuationer, når vandforsyningen genoprettes efter en afbrydelse, hvilket kan beskadige alt nedstrøms udstyr.

⑥ Ekspansionsbeholder: Anvendes i varmtvands- og varmtvandslagringssystemer, hvor trykket kan stige på grund af væskevarme, der absorberer overtryk.

trykregulering

Udgangstrykket for trykreduktionsventilen er fabriksindstillet til 3 bar; nedstrømstrykket kan justeres ved hjælp af følgende metoder:

1. Luk afspærringsventilen bag trykreduktionsventilen

2.Skru plastikhætten af ​​mod uret

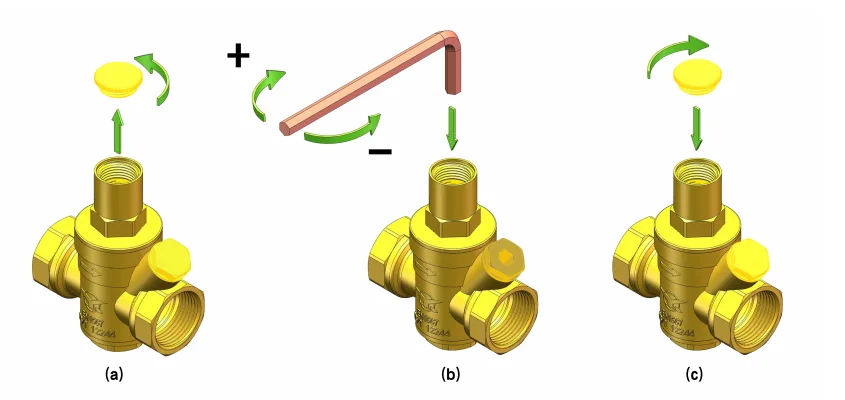

3. Indsæt en unbrakonøgle i trykreduktionsventilens justeringshætte for at justere: Drej med uret for at øge nedstrømstrykket, drej mod uret for at mindske nedstrømstrykket (Figur b)

4. Trykværdien, der vises på trykreduktionsventilens trykmåler, er det justerede nedstrømstryk

5. Når justeringen er fuldført, stram plastikhætten med uret

For at undgå forekomsten af ​​støj- eller kavitationsfænomener anbefales det at holde et indløbs-til-udløbstrykreduktionsforhold under 2,5. For eksempel, hvis det nødvendige udgangstryk er 4 bar, bør indgangstrykket ikke overstige 10 bar. Overvej om nødvendigt at installere yderligere trykreduktionsventiler i serie for at opnå den ønskede trykreduktion i trin.

Fejlfinding

① Trykreduktionsventiler installeret i varmtvandsrørledninger eller varmtvandsopbevaringssystemer vil opleve en stigning i nedstrømstrykket. Dette sker, fordi opvarmning af vandet øger trykket, og når der ikke er noget vandforbrug, er trykreduktionsventilen i lukket tilstand, hvilket forhindrer det akkumulerede tryk i at blive "frigivet".

Løsning: Installer en ekspansionsbeholder mellem varmtvandsindtaget og trykreduktionsventilen for at absorbere det øgede tryk.

② Inkonsistent nedstrømstryk med den indstillede trykværdi. I områder med dårlig vandkvalitet kan urenheder, der strømmer gennem trykreduktionsventilen, nemt samle sig mellem ventilsædet og stemplet, hvilket forhindrer ventilen i at lukke helt. Dette gør det muligt for opstrømstrykket at sive ind i nedstrømssiden og dermed hæve nedstrømstrykket.

Løsning: Installer et filter opstrøms for trykreduktionsventilen og udfør regelmæssig rengøring.
