Kedelsikkerhedsgruppe

En Boiler Safety Group er en integreret, kritisk enhed designet til at give omfattende beskyttelse og driftskontrol til varmtvandskedelsystemer. Dens primære funktion kombinerer tre essentielle sikkerhedsmekanismer: en overtryksventil til automatisk at frigive overtryk og forhindre katastrofal overtryk; en trykmåler til visuel overvågning i realtid af systemtrykket; og en unik kombinationsventil, der integrerer yderligere funktioner som flowregulering, kontraventil eller påfyldningsventilfunktioner for at opretholde sikre vandniveauer og forhindre tilbagestrømning. Denne integrerede enhed sikrer systemsikkerhed, driftsstabilitet og overholdelse af strenge varmeregler og sikrer mod skader og farlige forhold i kommercielle og private kedelinstallationer.

Produktfunktion og anvendelse

En Boiler Safety Group 1 er en integreret beskyttelsesenhed til autonome opvarmnings- og varmtvandssystemer (op til 10 bar). Den kombinerer tre kritiske funktioner i et messinghus for at sikre driftsstabilitet.

Trykbeskyttelse: En integreret sikkerhedsventil udleder automatisk vand, hvis trykket overstiger den indstillede grænse, hvilket forhindrer tank- eller rørbrud.

Luftfjernelse: En automatisk udluftning udlufter kontinuerligt gasser, hvilket forhindrer "luftlåse", støj og intern korrosion.

Overvågning: Et indbygget manometer giver visuel sporing af systemtrykket i realtid.

Anvendes i lukkede varme- og brugsvandssystemer, beskytter det kedler og indirekte vandvarmere mod termisk udvidelse. Det er vigtigt for at opretholde sikkerheden i private hjem med uafhængige gas-, el- eller fastbrændselsvarmekilder.

Produktparameter (specifikation)

Teknisk specifikation

Nominelt tryk, MPa: 1,0

Prøvetryk, MPa: 1,5

Driftstemperatur i rørledningen: op til +120 °C

Tilslutningsstørrelse, tomme: 1

Sikkerhedsventil indstillingstryk, bar: 3,0

Minimum driftsmiddeltryk, bar: 0,05

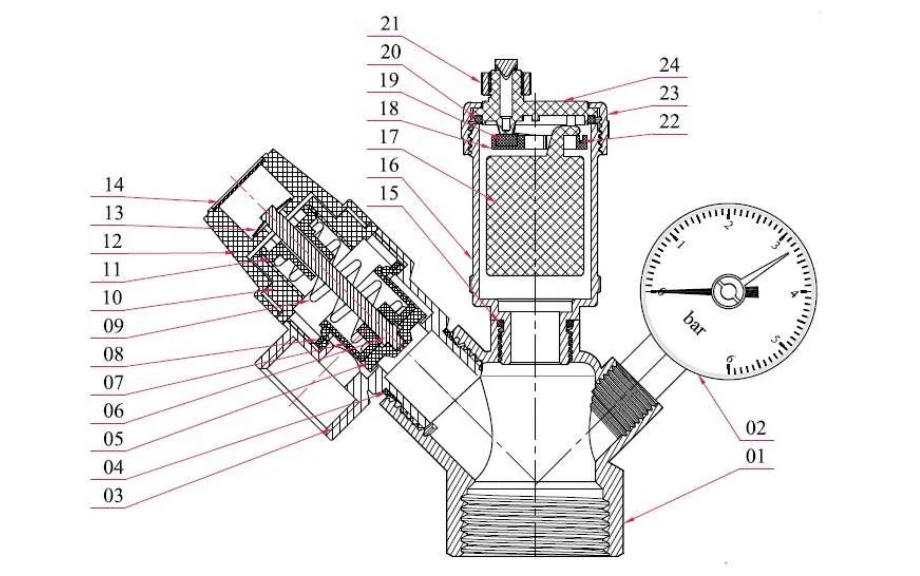

Materiale sammensætning

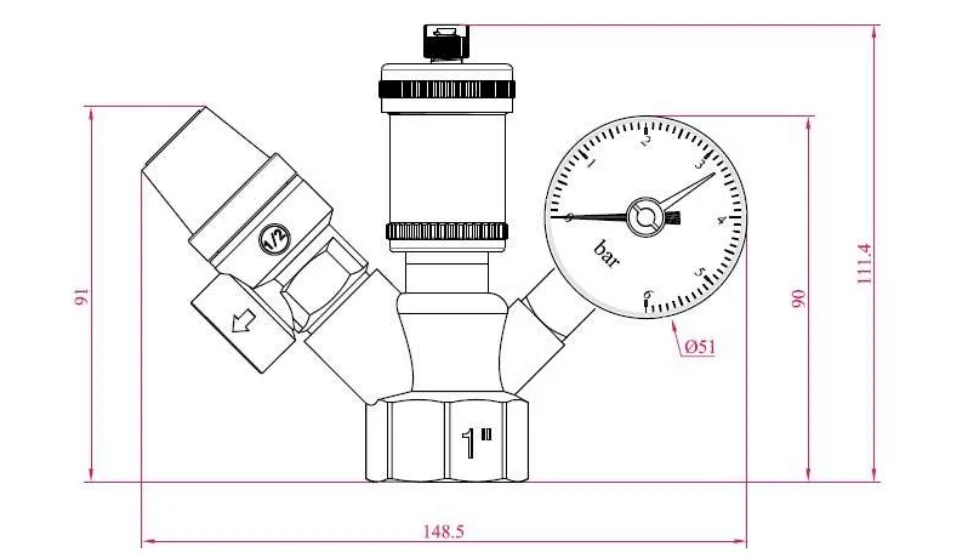

Produktets dimension

Arbejdsprincip

Kedelsikkerhedsgruppe 1 fungerer som en automatisk "vagthund" for dit varmeanlæg. Ved idriftsættelse begynder den automatiske udluftning med det samme at rense indespærrede gasser for at sikre effektiv cirkulation og forhindre korrosion.

Under normal drift giver manometeret konstant diagnostik: Lave aflæsninger tyder på en lækage eller fejl i ekspansionsbeholderen, mens høje aflæsninger advarer om overophedning eller dampdannelse. I en nødsituation, hvis trykket når grænsen på 3 bar, udløses sikkerhedsventilen øjeblikkeligt og udleder overskydende væske for at forhindre et katastrofalt rør- eller kedelbrud.

Installations- og betjeningsvejledning

Placering: Installer kedelsikkerhedsgruppe 1 direkte ved udgangen af ​​varmegeneratoren eller kedlen.

Ryd sti: Sørg for, at der ikke er installeret afspærringsventiler på rørene mellem sikkerhedsgruppen og den beskyttede enhed.

Orientering: Monter enheden, så udluftningsventilen og sikkerhedsventilen er perfekt lodrette. Placer trykmåleren, så den er let synlig for operatøren.

Kontrol før installation: Før installation eller enhver fjernelse skal du kontrollere, at rørledningssystemet er helt trykløst.

Drifts- og sikkerhedskrav

Driftsgrænser: Betjen kun sikkerhedsgruppen inden for de specificerede temperatur- og trykområder (maks. 1,0 MPa / 10 bar) som angivet i denne manual.

Forebyggende vedligeholdelse: For at forhindre sikkerhedsventilspolen i at sætte sig fast, test manuelt ventilen mindst én gang om måneden. Udfør denne test ved at dreje ventilhåndtaget med uret, indtil der høres et tydeligt klik.

Sikkerhedsmandat: Brug aldrig sikkerhedsgruppen i systemer, der overstiger dets nominelle maksimale tryk på 1,0 MPa.
