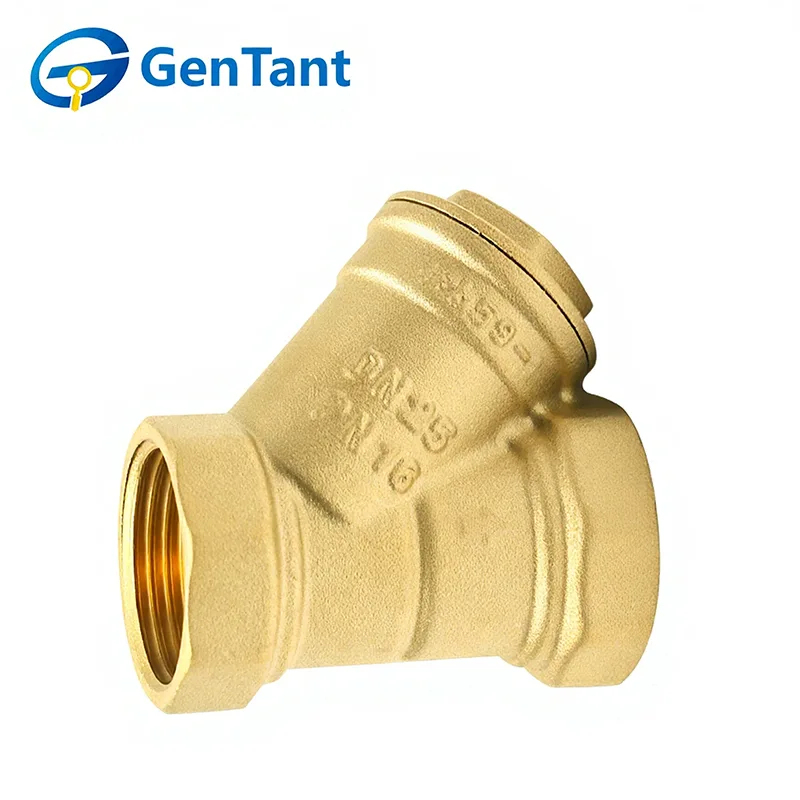

Y-type filterventil

Som en betroet global leverandør omfatter vores portefølje alsidige Y-type si-ventiler og kurvefilter, der opfylder strenge internationale standarder. Få pålidelige filtreringsløsninger fra GenTant for at drage fordel af konkurrencedygtige engrospriser, professionel OEM-fremstilling og 100 % fabrikstestet kvalitet. Vi inviterer globale distributører og entreprenører til at igangsætte bulk indkøb og opleve vores logistik og tekniske support i verdensklasse. Sikre dit rørsystems integritet med GenTants gennemprøvede filtreringsteknologi.

Produktfunktion og anvendelse

Y-type siventil er en vital beskyttelseskomponent med en cylindrisk mesh-skærm anbragt i en diagonal "Y"-gren. Dette design gør det muligt at fange sand, skæl og affald med minimalt trykfald. Dens primære anvendelse er i kommercielle HVAC- og husholdningsvandledninger, hvor den er installeret opstrøms for dyrt udstyr som pumper og målere for at forhindre tilstopning. Dens kompakte form gør den ideel til trange rum i bygning af mekaniske rum.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 120°C

Gevind er i overensstemmelse med ISO 228 standard

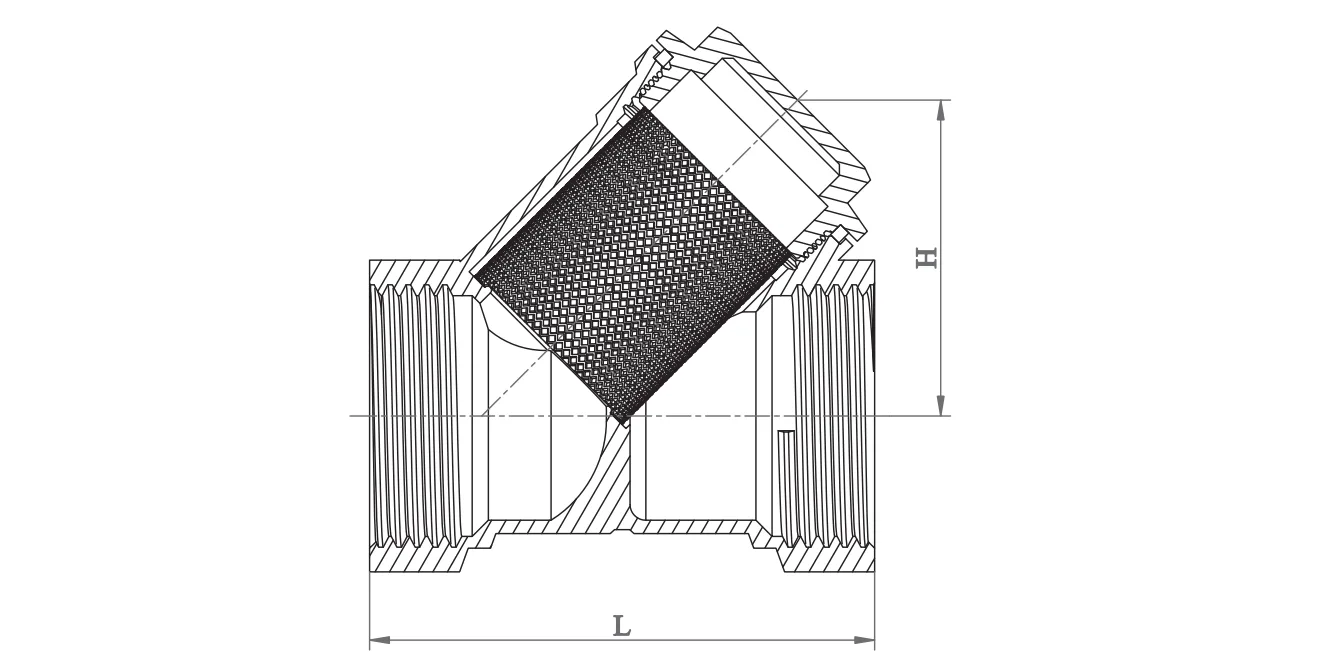

Produktets dimension

Installationsvejledning

Systemforberedelse: Sørg for, at rørledningen er skyllet for alt byggeaffald før installation. Fjern beskyttelseshætterne og kontroller, at det indvendige net sidder korrekt.

Retningsbestemt flow: Si er ensrettet. Sørg for, at pilen på ventilhuset peger i væskestrømmens retning. For Y-type siventil skal skærmhuset pege nedad for at tillade tyngdekraften at hjælpe med at samle affald.

Korrekt værktøj: Påfør kun en skruenøgle på den sekskantede ende, der er tættest på det rør, der skrues. Påfør ikke moment på tværs af ventilhuset, da dette kan forårsage permanent deformation.

Gevindforsegling: Brug kun PTFE-tape eller tætningsmiddel på hanrørgevind. Lad ikke overskydende tætningsmiddel komme ind i ventilen, da det kan tilstoppe filternettet.

Afstand: Sørg for, at der er tilstrækkelig frigang under filterhætten til at muliggøre fjernelse af skærmen og rengøring under fremtidig vedligeholdelse.

Betjeningsvejledning

Funktion: Disse ventiler er kun designet til mekanisk filtrering. De er passive komponenter, der beskytter downstream-udstyr som pumper, målere og varmevekslere.

Indledende idriftsættelse: Efter at systemet er startet, skal du overvåge trykfaldet hen over filtret. Et betydeligt fald indikerer, at skærmen har samlet indledende "opstart"-rester og kræver øjeblikkelig rengøring.

Trykgrænser: Sørg for, at driftsbetingelserne ikke overstiger de stemplede tryk- og temperaturklassificeringer for at forhindre husfejl.

Eftersyn & Vedligeholdelse

Regelmæssig rengøring: Skru dækslet af med jævne mellemrum af for at fjerne og rengøre det rustfri stålnet. Hyppigheden afhænger af væskens sedimentniveauer.

Inspektion af tætning: Efterse hættepakningen eller O-ringen, hver gang si åbnes. Udskift, hvis der er synlige tegn på slid eller udfladning for at forhindre lækager.

Filterpleje: Rengør nettet med en blød børste og vand. Brug ikke en beskadiget eller deformeret skærm, da omgået affald vil beskadige nedstrøms komponenter.

Sikkerhedsprotokol: Forsøg aldrig at åbne filterhætten, mens systemet er under tryk. Isoler sektionen og aflast alt internt tryk før servicering.

Tætningskompensation: Hvis der opstår en lækage ved hætten, stram hætten lidt. Hvis lækagen fortsætter, skal du udskifte pakningen i stedet for at overspænde.
