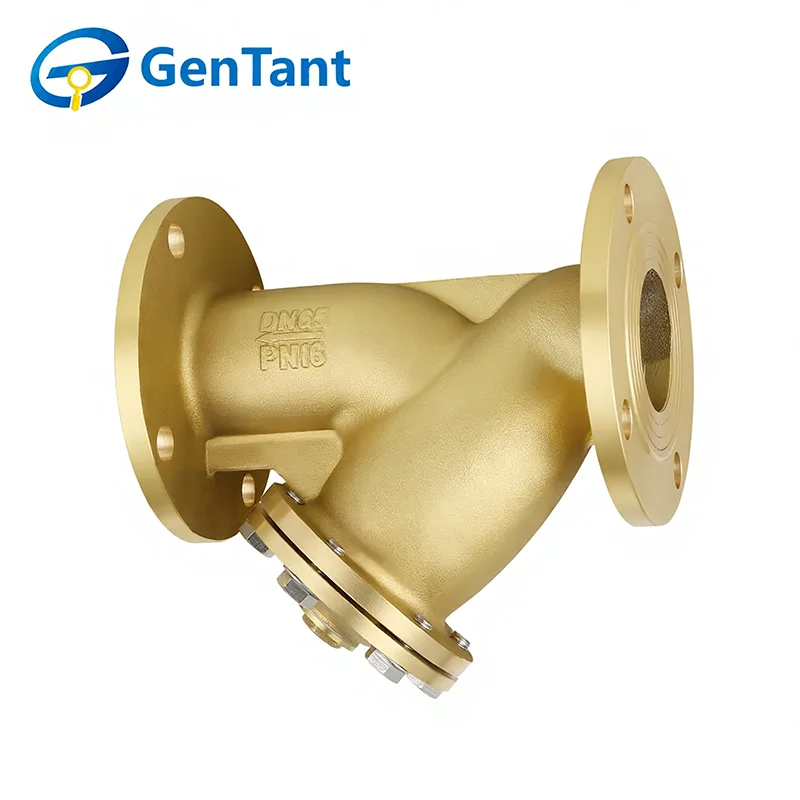

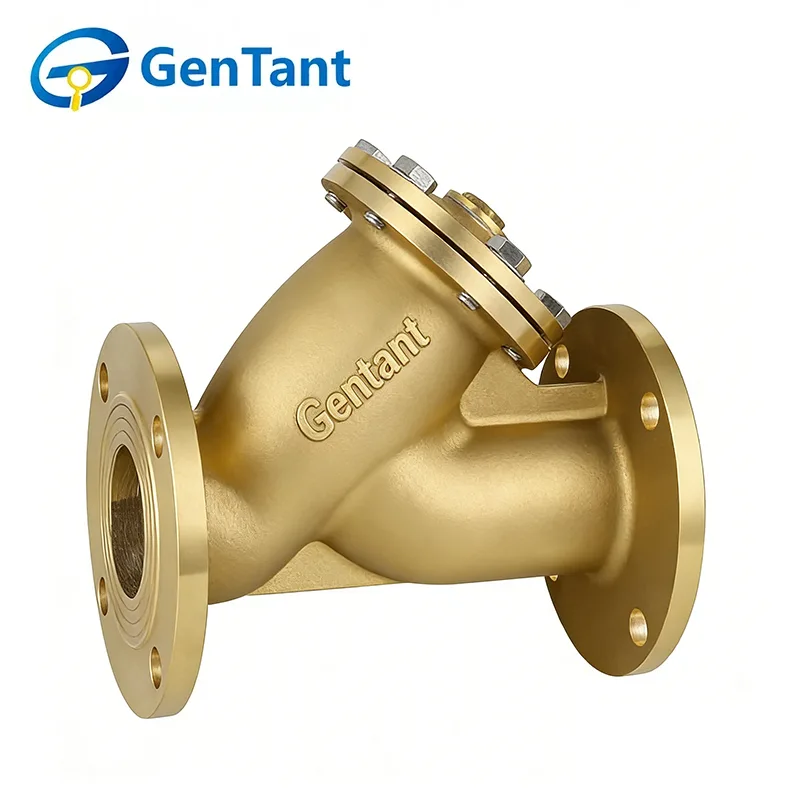

Flangefilterventil

Filterventiler med flange er essentielle komponenter designet til at bortfiltrere snavs, partikler og urenheder fra væsker og gasser, beskytte rørledninger og downstream-udstyr og samtidig sikre en jævn og effektiv systemdrift. Med et flangetilslutningsdesign giver disse ventiler sikker installation, nem vedligeholdelse og høj flowkapacitet, hvilket gør dem ideelle til industrielle, kemiske og energianvendelser.

Produktfunktion og anvendelse

Flangesiventiler er kendetegnet ved deres boltede flangeender, som giver overlegen strukturel integritet og en lækagesikker tætning til rørledninger med stor diameter. Deres primære egenskab er den lette inline-vedligeholdelse, der muliggør hurtig fjernelse af filterelementet i højstrømssystemer. De anvendes i vid udstrækning i kommercielle bygningers hovedledninger, brandsikringssystemer og store HVAC-kølere, hvor sikre forbindelser og ensartet beskyttelse mod stort affald er påkrævet.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Vand, olie, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -20°C ≤ T ≤ 150°C

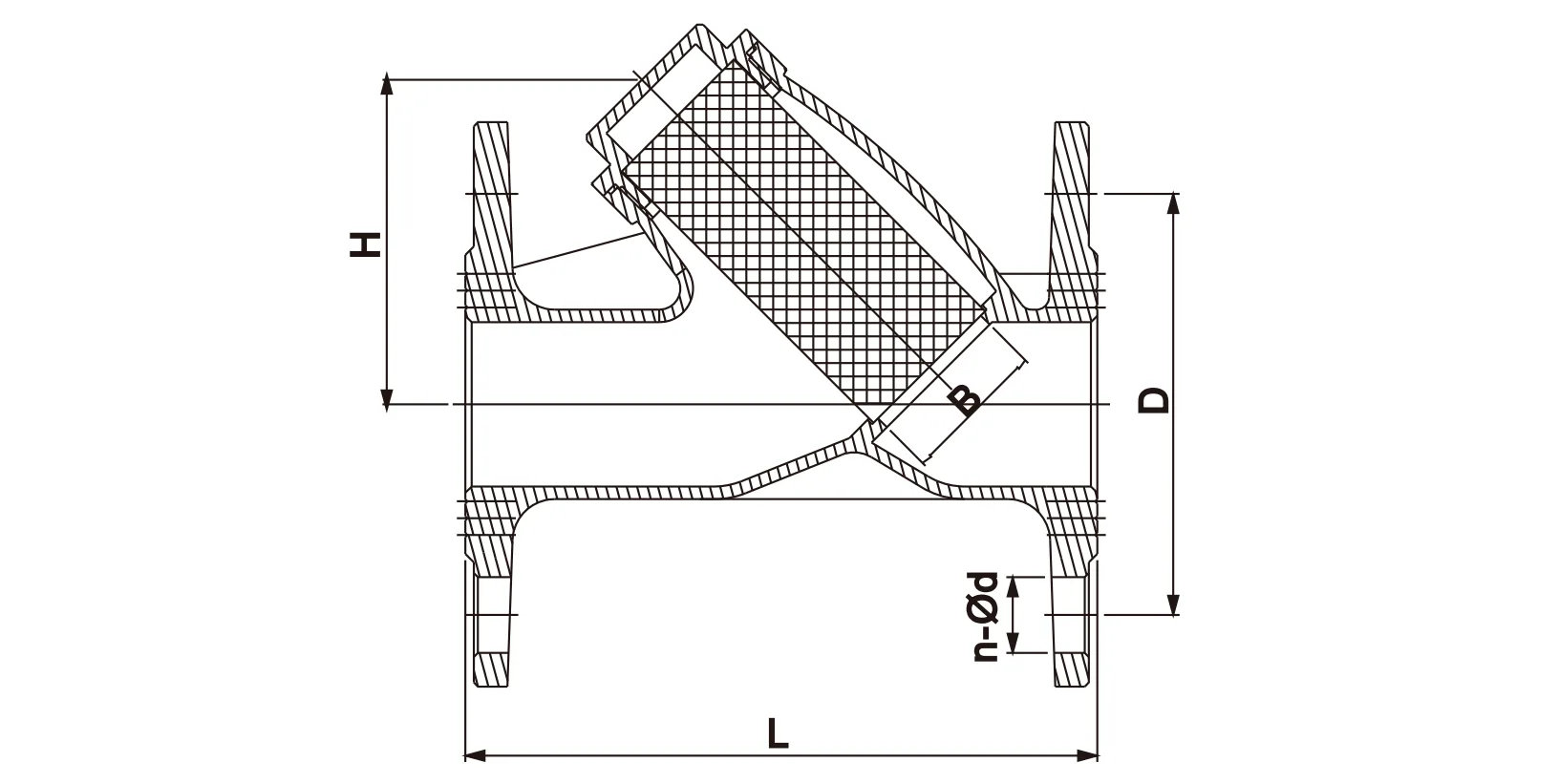

Produktets dimension

Installationsvejledning

Systemforberedelse: Sørg for, at rørledningen er skyllet for alt byggeaffald før installation. Fjern beskyttelseshætterne og kontroller, at det indvendige net sidder korrekt.

Retningsbestemt flow: Flangefiltre er ensrettede. Sørg for, at pilen på ventilhuset peger i væskestrømmens retning. For Y-filtre skal skærmhuset pege nedad for at tillade tyngdekraften at hjælpe med at samle affald.

Korrekt værktøj: Påfør kun en skruenøgle på den sekskantede ende, der er tættest på det rør, der skrues. Påfør ikke moment på tværs af ventilhuset, da dette kan forårsage permanent deformation.

Gevindforsegling: Brug kun PTFE-tape eller tætningsmiddel på hanrørgevind. Lad ikke overskydende tætningsmiddel komme ind i ventilen, da det kan tilstoppe filternettet.

Afstand: Sørg for, at der er tilstrækkelig frigang under filterhætten til at muliggøre fjernelse af skærmen og rengøring under fremtidig vedligeholdelse.

Betjeningsvejledning

Funktion: Disse filterventiler med flange er kun designet til mekanisk filtrering. De er passive komponenter, der beskytter downstream-udstyr som pumper, målere og varmevekslere.

Indledende idriftsættelse: Efter at systemet er startet, skal du overvåge trykfaldet hen over filtret. Et betydeligt fald indikerer, at skærmen har samlet indledende "opstart"-rester og kræver øjeblikkelig rengøring.

Trykgrænser: Sørg for, at driftsbetingelserne ikke overstiger de stemplede tryk- og temperaturklassificeringer for at forhindre husfejl.

Eftersyn & Vedligeholdelse

Regelmæssig rengøring: Skru dækslet af med jævne mellemrum af for at fjerne og rengøre det rustfri stålnet. Hyppigheden afhænger af væskens sedimentniveauer.

Inspektion af tætning: Efterse hættepakningen eller O-ringen, hver gang si åbnes. Udskift, hvis der er synlige tegn på slid eller udfladning for at forhindre lækager.

Filterpleje: Rengør nettet med en blød børste og vand. Brug ikke en beskadiget eller deformeret skærm, da omgået affald vil beskadige nedstrøms komponenter.

Sikkerhedsprotokol: Forsøg aldrig at åbne filterhætten, mens systemet er under tryk. Isoler sektionen og aflast alt internt tryk før servicering.

Tætningskompensation: Hvis der opstår en lækage ved hætten, stram hætten lidt. Hvis lækagen fortsætter, skal du udskifte pakningen i stedet for at overspænde.
