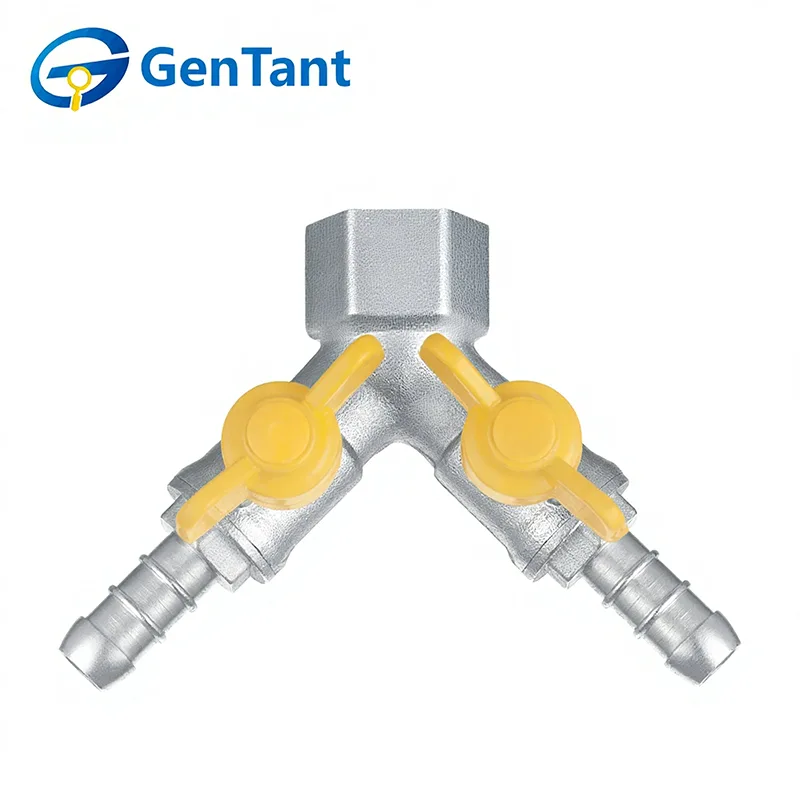

Y-formet afledningsventil

Y-formede afledningsventiler er vigtige strømningskontrolkomponenter designet til at dirigere, opdele eller kombinere væske- eller gasstrøm i rørledningssystemer. Med en Y-formet struktur muliggør disse ventiler jævn strømafledning, mens de reducerer turbulens og tryktab, hvilket gør dem velegnede til industriel behandling, energisystemer og væskedistributionsapplikationer.

Produktfunktion og anvendelse

Y-formede afledningsventiler har et unikt vinklet hus designet til at opdele en enkelt gaskilde i to separate grenledninger med minimal turbulens. Deres primære egenskab er den integrerede strømningsafledning, som eliminerer behovet for ekstra T-forbindelsesfittings, hvilket reducerer potentielle lækageveje. De anvendes i vid udstrækning i tilslutninger med to apparater, såsom opdeling af en hovedgasledning til både en ovn og en vandvarmer i tætte bryggers.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,6 MPa

Arbejdsmedium: Indenlandsk bygas, naturgas, flydende petroleumsgas (LPG)

Driftstemperatur: -10°C ≤ T ≤ 80°C

Gevind er i overensstemmelse med ISO 228 standard

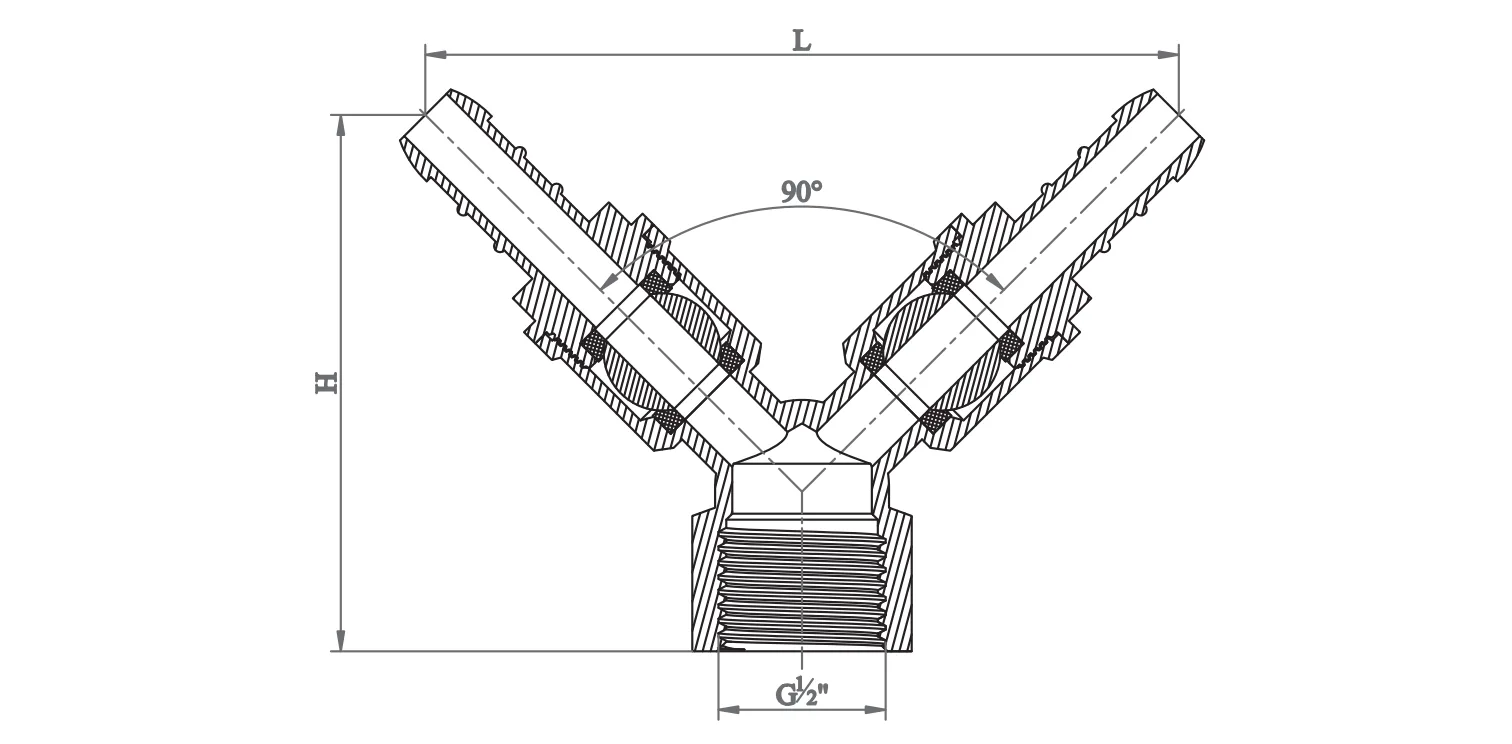

Produktets dimension

Installationsvejledning

Professionel installation: Y-formede omskifterventiler skal installeres af certificerede gasteknikere. Sørg for, at gasforsyningen er lukket, og at arbejdsområdet er godt ventileret.

Trådintegritet: Brug kun gasklassificeret PTFE-tape (typisk gul) eller specialiseret rørdope. Påfør kun tætningsmiddel på hangevind, og sørg for, at der ikke kommer overskydende materiale ind i ventilhuset for at blokere tætningen.

Momentstyring: Brug en passende skruenøgle på ventilenden tættest på røret. Spænd ikke for meget, da overdreven kraft kan knække ventilhuset eller beskadige de indvendige sæder, hvilket kan føre til farlige lækager.

Lækagetest: Efter installationen må du aldrig bruge en flamme til at kontrollere for utætheder. Påfør en certificeret lækagedetektionsopløsning eller sæbevand på alle led; bobler indikerer en lækage, der skal rettes med det samme.

Betjeningsvejledning

Funktion: Y-formede afledningsventiler er kun til tænd/sluk-service. De skal forblive i helt åben eller helt lukket position. Delvis åbning kan forårsage sædeerosion og tætningsfejl.

Håndtagsposition: Håndtaget fungerer som en visuel indikator. Når håndtaget er parallelt med røret, er ventilen ÅBEN; når den er vinkelret, er den LUKKET.

Manuel betjening: Disse ventiler er designet til manuel betjening. Brug ikke værktøj eller "snydestænger" til at dreje håndtaget. Hvis en ventil er svær at betjene, skal den sandsynligvis udskiftes.

Eftersyn & Vedligeholdelse

Periodisk kontrol: Efterse Y-formede omledningsventiler mindst to gange om året for tegn på korrosion, skade på håndtag eller gaslugt. Skift ventilen (Åbn/Luk) med jævne mellemrum for at sikre, at kuglen ikke sætter sig fast.

Ingen adskillelse: På grund af kritiske sikkerhedstolerancer må du ikke forsøge at adskille eller reparere de indvendige komponenter i en gasventil. Hvis ventilen lækker eller ikke lukker, skal hele enheden straks udskiftes.

Miljø: Hold det Y-formede omledningsventilområde fri for ætsende kemikalier eller høj fugtophobning, som kan nedbryde messinghuset eller spindeltætninger over tid.

Nødprotokol: I tilfælde af en gaslækage skal du straks lukke opstrøms hovedventilen, evakuere området og kontakte nødtjenester.
