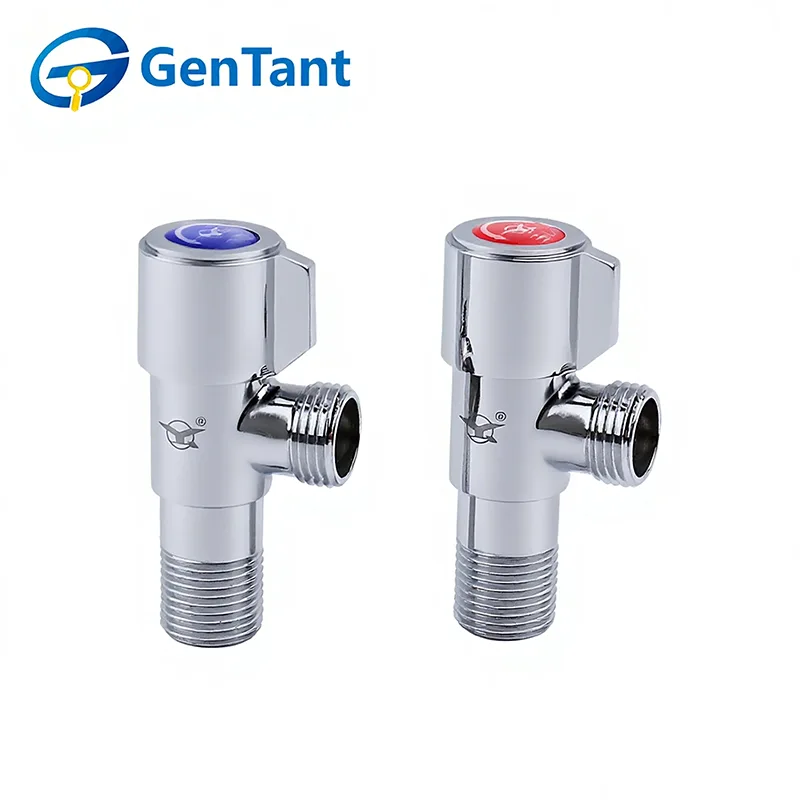

Kvart-dreje vinkelventil

Quarter-Turn vinkelventiler bruges i vid udstrækning i væske- og gaskontrolsystemer til hurtigt at åbne eller lukke for flow med en simpel 90-graders rotation, hvilket giver hurtig respons, pålidelig tætning og nem betjening. Det vinklede kropsdesign giver mulighed for effektiv installation i begrænsede rum og hjælper med at ændre strømningsretningen, samtidig med at den opretholder en stabil ydeevne.

Produktfunktion og anvendelse

Quarter-Turn vinkelventiler har en kuglesiddende mekanisme, der giver mulighed for øjeblikkelig strømafbrydelse med en simpel 90-graders rotation. Deres primære egenskab er 90 graders orientering, som forenkler forbindelser mellem vægrør og fleksible slanger i trange rum. De anvendes i vid udstrækning i boligbadeværelser og køkkener til toiletter, håndvaske og vandhaner. Det holdbare messinghus og pålidelige tætning giver en langtidsholdbar, lækagefri løsning til installatører.

Produktparameter

Teknisk specifikation

Nominelt tryk: 1,0 MPa

Arbejdsmedium: Vand, ikke-ætsende og ikke-brændbare gasser

Driftstemperatur: -10°C ≤ T ≤ 90°C

Gevind er i overensstemmelse med ISO 228 standard

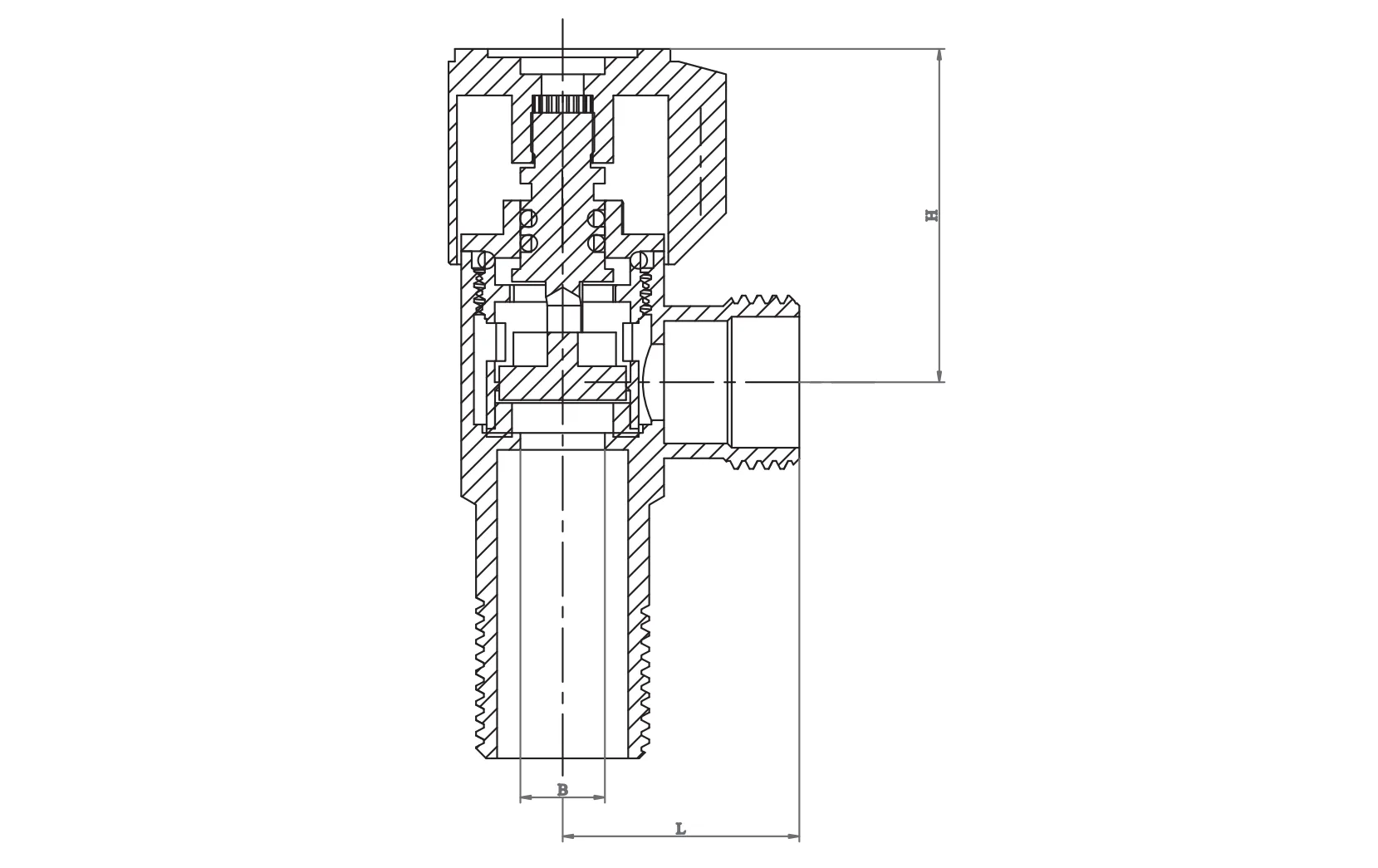

Produktets dimension

Installationsvejledning

Professionel installation: Quarter-Turn Vinkelventiler skal installeres af certificerede gasteknikere. Sørg for, at gasforsyningen er lukket, og at arbejdsområdet er godt ventileret.

Trådintegritet: Brug kun gasklassificeret PTFE-tape (typisk gul) eller specialiseret rørdope. Påfør kun tætningsmiddel på hangevind, og sørg for, at der ikke kommer overskydende materiale ind i ventilhuset for at blokere tætningen.

Momentstyring: Brug en passende skruenøgle på ventilenden tættest på røret. Spænd ikke for meget, da overdreven kraft kan knække ventilhuset eller beskadige de indvendige sæder, hvilket kan føre til farlige lækager.

Lækagetest: Efter installationen må du aldrig bruge en flamme til at kontrollere for utætheder. Påfør en certificeret lækagedetektionsopløsning eller sæbevand på alle led; bobler indikerer en lækage, der skal rettes med det samme.

Betjeningsvejledning

Funktion: Quarter-Turn vinkelventiler er kun til tænd/sluk-service. De skal forblive i helt åben eller helt lukket position. Delvis åbning kan forårsage sædeerosion og tætningsfejl.

Håndtagsposition: Håndtaget fungerer som en visuel indikator. Når håndtaget er parallelt med røret, er ventilen ÅBEN; når den er vinkelret, er den LUKKET.

Manuel betjening: Disse ventiler er designet til manuel betjening. Brug ikke værktøj eller "snydestænger" til at dreje håndtaget. Hvis en ventil er svær at betjene, skal den sandsynligvis udskiftes.

Eftersyn & Vedligeholdelse

Periodisk kontrol: Inspicér kvart-dreje vinkelventiler mindst to gange om året for tegn på korrosion, skade på håndtag eller gaslugt. Skift ventilen (Åbn/Luk) med jævne mellemrum for at sikre, at kuglen ikke sætter sig fast.

Ingen adskillelse: På grund af kritiske sikkerhedstolerancer må du ikke forsøge at adskille eller reparere de indvendige komponenter i en gasventil. Hvis ventilen lækker eller ikke lukker, skal hele enheden straks udskiftes.

Miljø: Hold ventilområdet fri for ætsende kemikalier eller høj fugtophobning, som kan forringe messinghuset eller spindeltætninger over tid.

Nødprotokol: I tilfælde af en gaslækage skal du straks lukke opstrøms hovedventilen, evakuere området og kontakte nødtjenester.
